3. 各部分的名称和功能 QD102-10
24 旋转式浸渍助焊剂单元使用说明书
计数器
各部分的名称和功能
功能概要
计数器每当从机器处接收 1 次 FEED 信号时就会使当前值增加 1，当达到预先设定值时就会
按照定时器所设定的秒数吐出助焊剂，并复位当前值。
设定值的设定及变更方法
使用 [ 上升 ] 键和 [ 下降 ] 键进行设定。最大可以设定到 9999 为止。
当前值的复位方法
按下[模式]键→按下[上升/复位]键→按下[模式]键。
将设定值设定为不可以变更
同时按住[等级]键和[模式]键3秒以上，切换到保护模式。
按2次[模式]键使其变成设定变更保护模式，使用 [ 上升 ] 键切换成 [ON] 显示 （默认值
是OFF）。
同时按住[等级]键和[模式]键1秒以上，返回到通常模式。
NXTFLX021E
<- ->
<- ->
5 hrs 30 mins
123.4 sec
(
)
CMW
RST
OUT
TOTAL
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 25
4. 基本操作
4.1 浸渍助焊剂单元的安装和卸下
4.1.1 安装方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 将浸渍助焊剂单元下面的导轨对准料站托架上的料站并插入。请插入 Job 中指定的料
站。
备注 )单元罩子上的▲标记表示料站导轨的位置，请作为插入单元时的参考。
注意 )当注胶筒内充满了助焊剂时，请注意不要使其洒出。

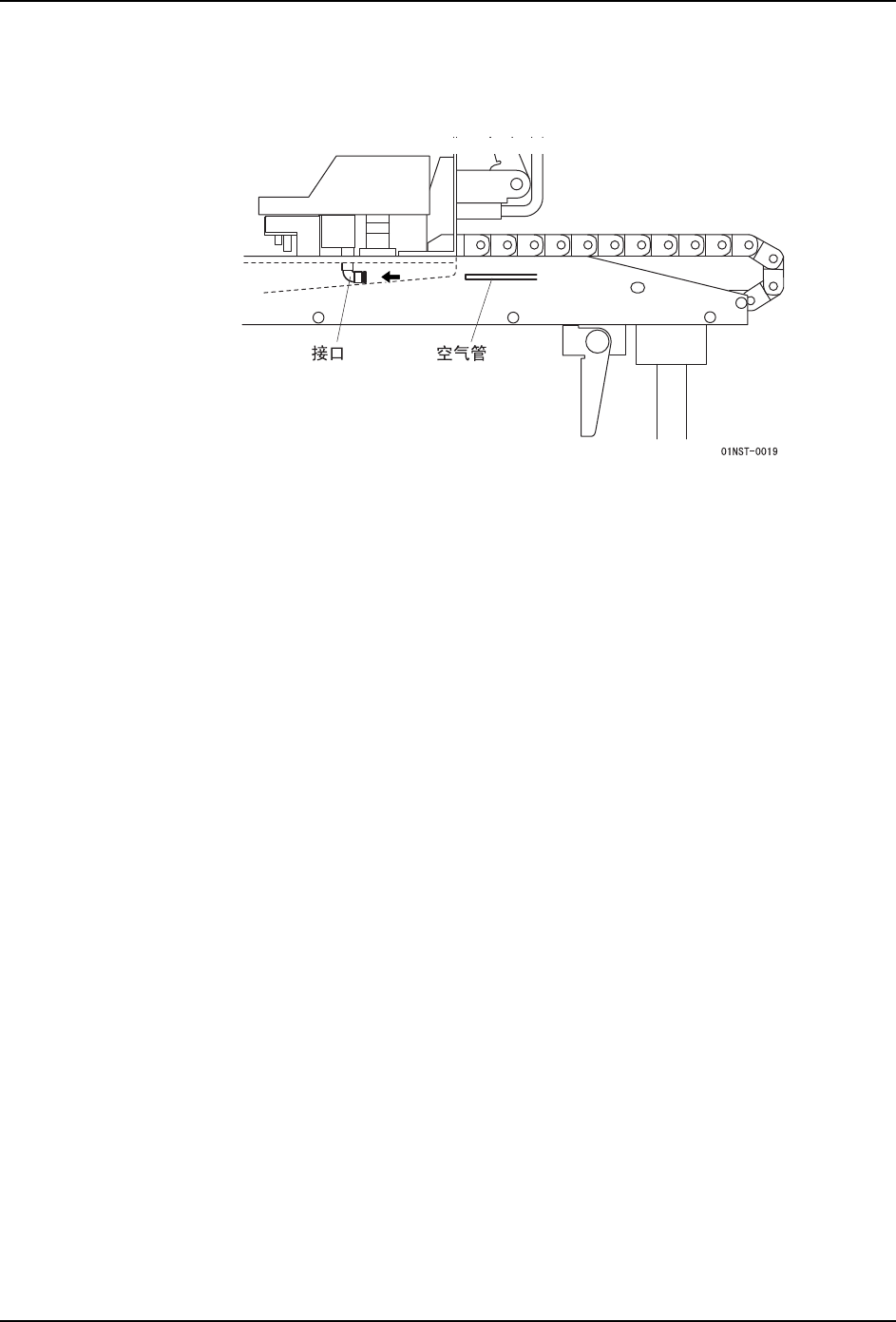

3. 拉住夹紧扳手，将浸渍助焊剂单元向前方滑动，推入到使前端的插头完全插入料站托架
侧的插座内为止。
4. 松开夹紧手柄，将浸渍助焊剂单元固定在料站托架上。
5. 确认单元的操作面板的绿色 LED(PWR) 亮灯或闪烁。
注意
浸渍助焊剂单元有一定重量，如果落下就有可能造成单元的损坏及人身伤
害事故。在进行安装和卸下时，请务必握住把手，另一只手托住前面部
分。
