QD102-10 8. 参考

旋转式浸渍助焊剂单元使用说明书 71

8.1.2 要点

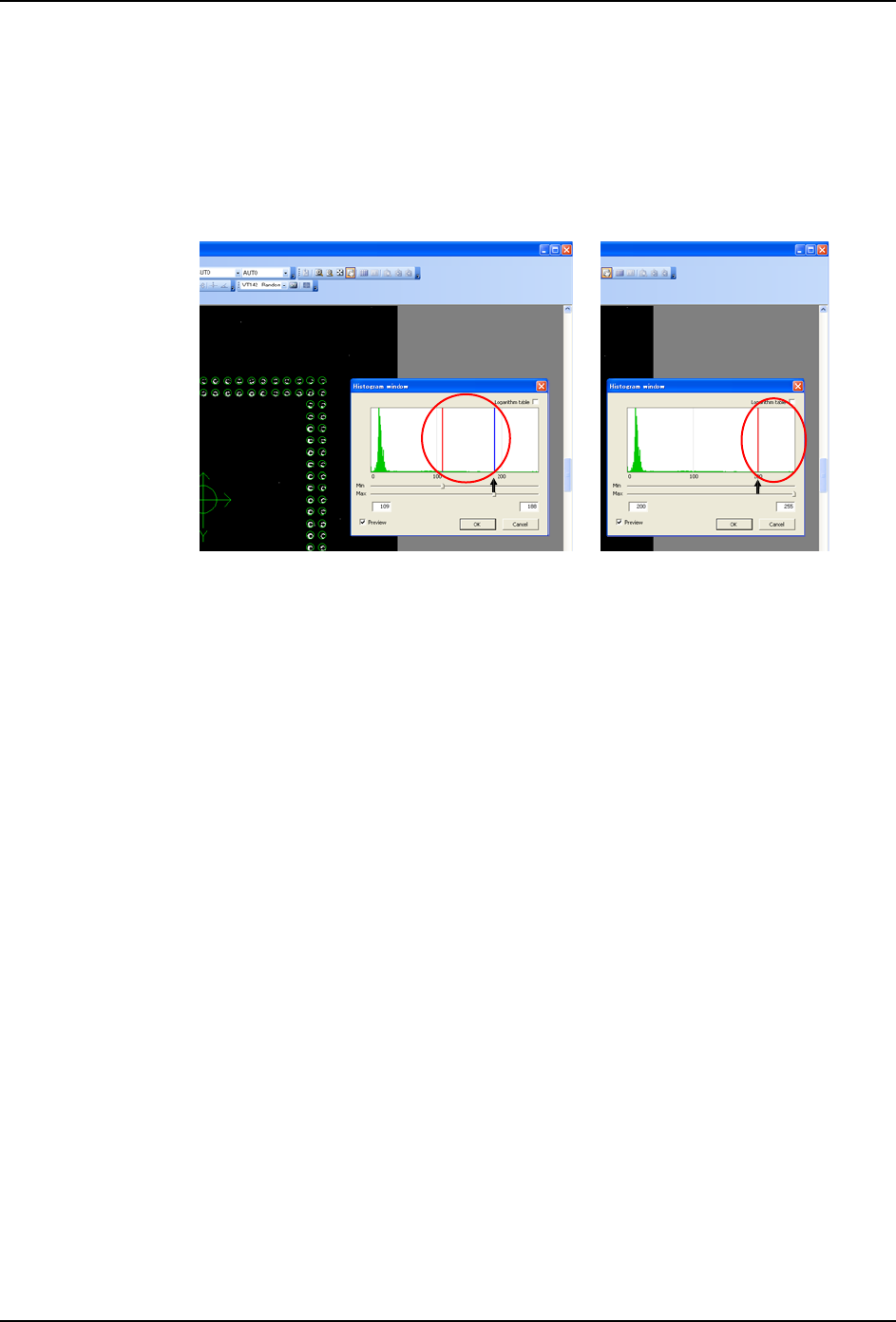

柱形图显示的亮度范围

根据焊锡的种类，在下锡的前后，锡球部分的亮度差有可能不明显。如果下锡前影像的锡球

部分的最低灰度值小于下锡后影像的最高灰度值时，有可能无法正常地进行检查（为了进

行正确的检查，必须是 B ＜ A）。

快门速度

如果锡球部分发暗（灰度值为 60 以下）时，请将快门速度从 45 调整到最高值，使得灰度

值变成 100 左右。通过将灰度值变成 100，能够使处理变得稳定。

8.1.3 注意事项

为了测试时不消耗元件

下锡前后的影像处理时，至少消耗 1 个元件。下锡后影像处理被正常进行，然后元件被贴装

到电路板上。

在完成下锡后的影像处理后，请迅速按下 CYCLE STOP 键。如果不按下 STOP 键，就会开始第

2 个元件的贴装动作。

使用正确的外形数据

请使用能够执行影像处理的外形数据。在下锡前的影像处理中发生错误时，不进行浸渍动

作。

Before solder transfer image

Brightness range

After solder transfer image

Brightness range

01NST-0955E

8. 参考 QD102-10

72 旋转式浸渍助焊剂单元使用说明书
