4. 基本操作 QD102-10
26 旋转式浸渍助焊剂单元使用说明书
6. 将 " 2.1 空气配管 " 中配套的 Φ4 空气管连接到浸渍助焊剂单元的接口上。打开空气开
关阀，供应空气。
备注 )关于空气管的配备，请参照 " 2.1 空气管的配管 "。
4.1.2 卸下方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧。
3. 关闭空气开关阀。从浸渍助焊剂单元的接口处拔下 Φ4 空气管。
4. 拉住夹紧杆，从料站托架上水平地拉出浸渍助焊剂单元。
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 27
4.2 刮刀和下锡台的安装和卸下
4.2.1 安装方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
3. 将托板和下锡台安装到单元上。
a. 使托板下面的定位孔对准单元侧的定位销，安装托板。
b. 使下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
下锡台
托板
定位销
定位孔
定位销
刻印标记
旋转台
01NST-0088-Sa
定位孔
4. 基本操作 QD102-10
28 旋转式浸渍助焊剂单元使用说明书

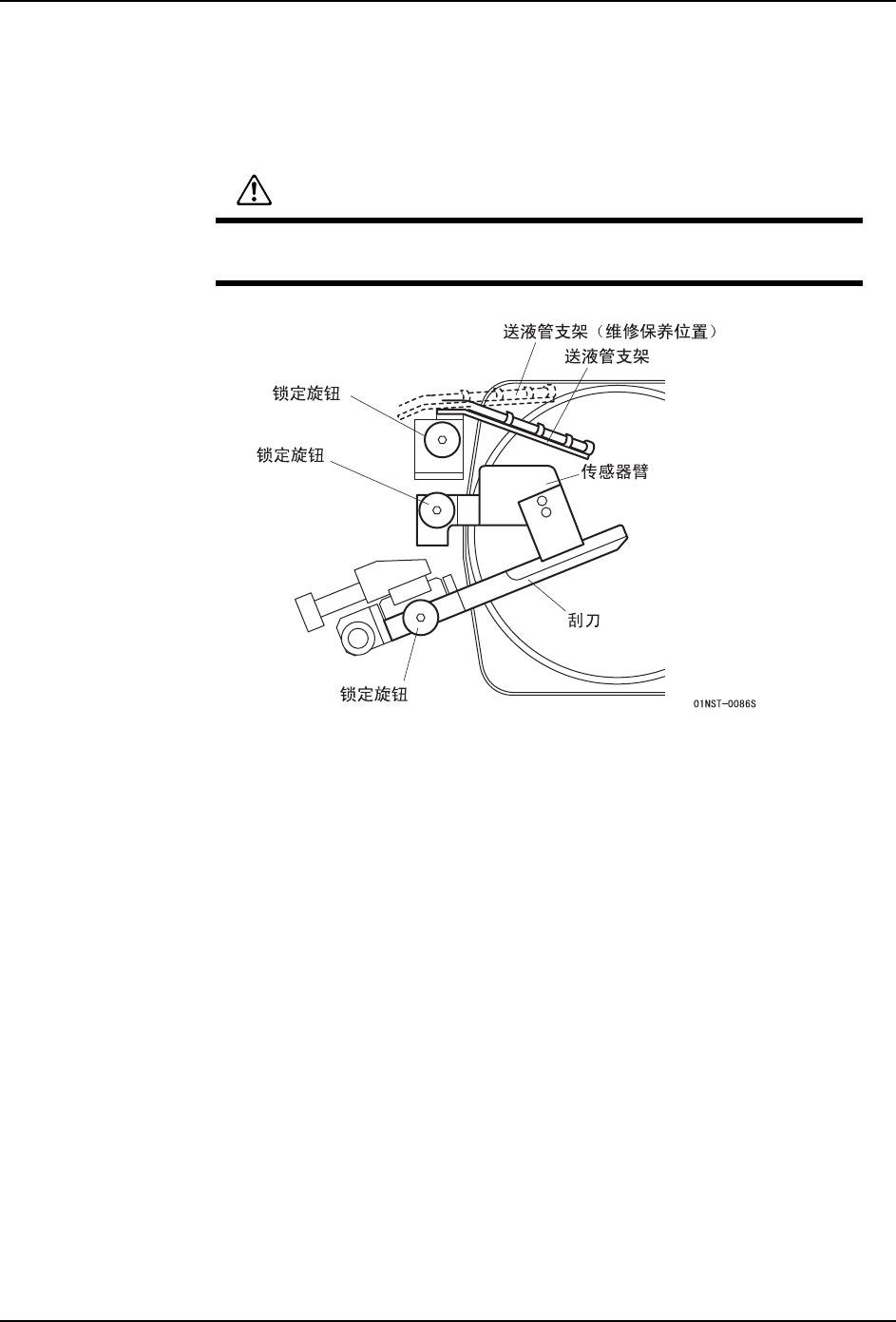

4. 将送液管支架返回到生产位置，拧紧锁定旋钮。
5. 将刮刀安装到刮刀架上，拧紧锁定旋钮。
6. 将传感器臂返回到下降位置，拧紧锁定旋钮。
7. 将滑动平台返回到前进端。
注意
请确认传感器臂被固定在下降位置。如果传感器臂在上升位置，在滑动平
台前进时，有可能碰到机器的安全罩而损伤。
