2. 安装 QD102-10 4 旋转式浸渍助焊剂单元使用说明书 c. 通过附属 的 φ4 空气管，将管接头、 ON/OFF 空气 阀和浸渍助焊剂单元 连接在一起。 8. 将 ON/OFF 空气阀放在机器外面，安 装带缺口的模组盖罩 （选购件） 。 9. 将拔下的外部空气供应管连接到空 气接入口上。 2.1.3 M3-2c 模组 1. 请关掉机器的主开关。 2. 关闭机器的空气接入口的空气阀 ，停止外部空气供应。 3. 从空气接入口处拔…
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 3
2. 安装
2.1 空气管的配管
为了向浸渍助焊剂单元供应气源 (0.5 MPa)，请在机器模组内进行空气管的配管工程。
2.1.1 附属部件
浸渍助焊剂单元附属了以下的部件。另外，还需要空气管用带缺口的模组盖罩 （选购件），
请另外准备。
2.1.2 M3/M3-2 模组
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
部件 个数 型式 （制造商）
空气分支用管接头 1 KQ2T064-04 （SMC）
ON/OFF 空气阀 1 HV4-4 （PISCO）
空气管 - φ4、φ6
02NST-0076S
2. 安装 QD102-10
4 旋转式浸渍助焊剂单元使用说明书

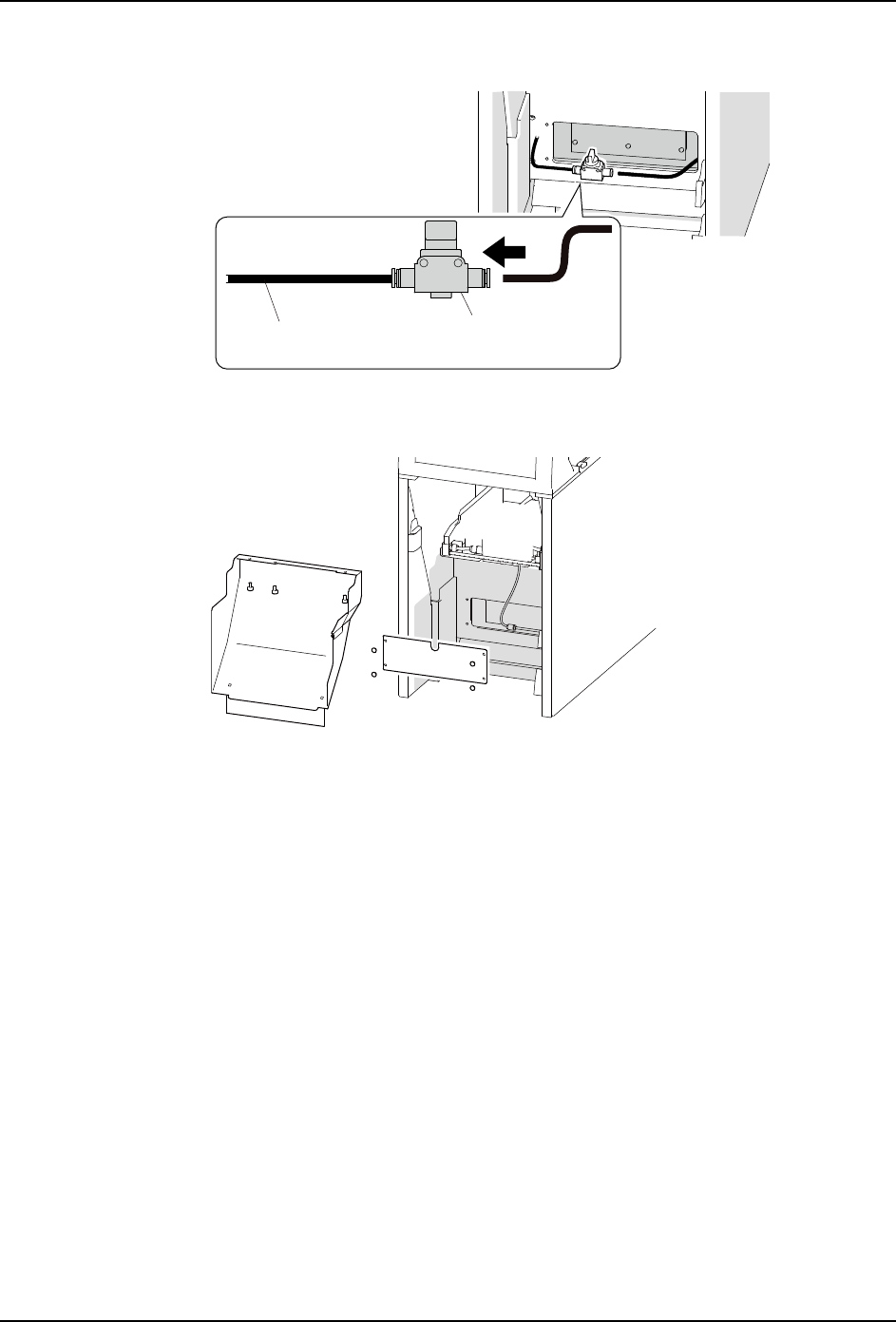

c. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
8. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到空气接入口上。
2.1.3 M3-2c 模组
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
01NST-2526
01NST-2527
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 5
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
8. 安装带缺口的盖罩 （选购件）和薄板。
9. 将拔下的外部空气供应管连接到空气接入口上。
2.1.4 M6 模组
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
1676
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
01NST-2529
