6. 生产 QD102-10 44 旋转式浸渍助焊剂单元使用说明书 6.3.2 手动供应助焊剂 在确认助焊剂传送等时，请使用 该方法将助焊剂供应到下锡台上。 1. 按照前节 " 6.3.1 在运转前准备中自 动供应助焊剂 " 的相同 步骤， 将助焊剂充填到注胶 筒内。 2 . 按 下[▼]开 关 ， 从 注 胶 筒 向 下 锡 台 供 应 助 焊 剂 。 快速按下时，按设定时间供应 1 次。 按住时，连续供应 （最长…
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 43
6.3 助焊剂的供应
作为运转前准备，存在着自动供应助焊剂的方法和手动供应助焊剂的方法。
6.3.1 在运转前准备中自动供应助焊剂
重新充填助焊剂时或变更助焊剂种类时，请使用 [ 运转前准备功能 ]，进行助焊剂供应。
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 从浸渍助焊剂单元上拆下注胶筒，上部的盖子旋转约 90 度后拆下。
3. 将助焊剂充填到注胶筒内。
4. 盖好盖子，并安装到浸渍助焊剂单元上。
5. 按住[■]开关（2秒以上），变成生产前准备动作模式。
反复以设定时间传送助焊剂和下锡台旋转动作，直到余量检测传感器进行检测为止 （最
多20次）。
备注 )在生产前准备动作中，请不要开始生产。
30 cc
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 45
6.3.3 进行拨号式开关的设定

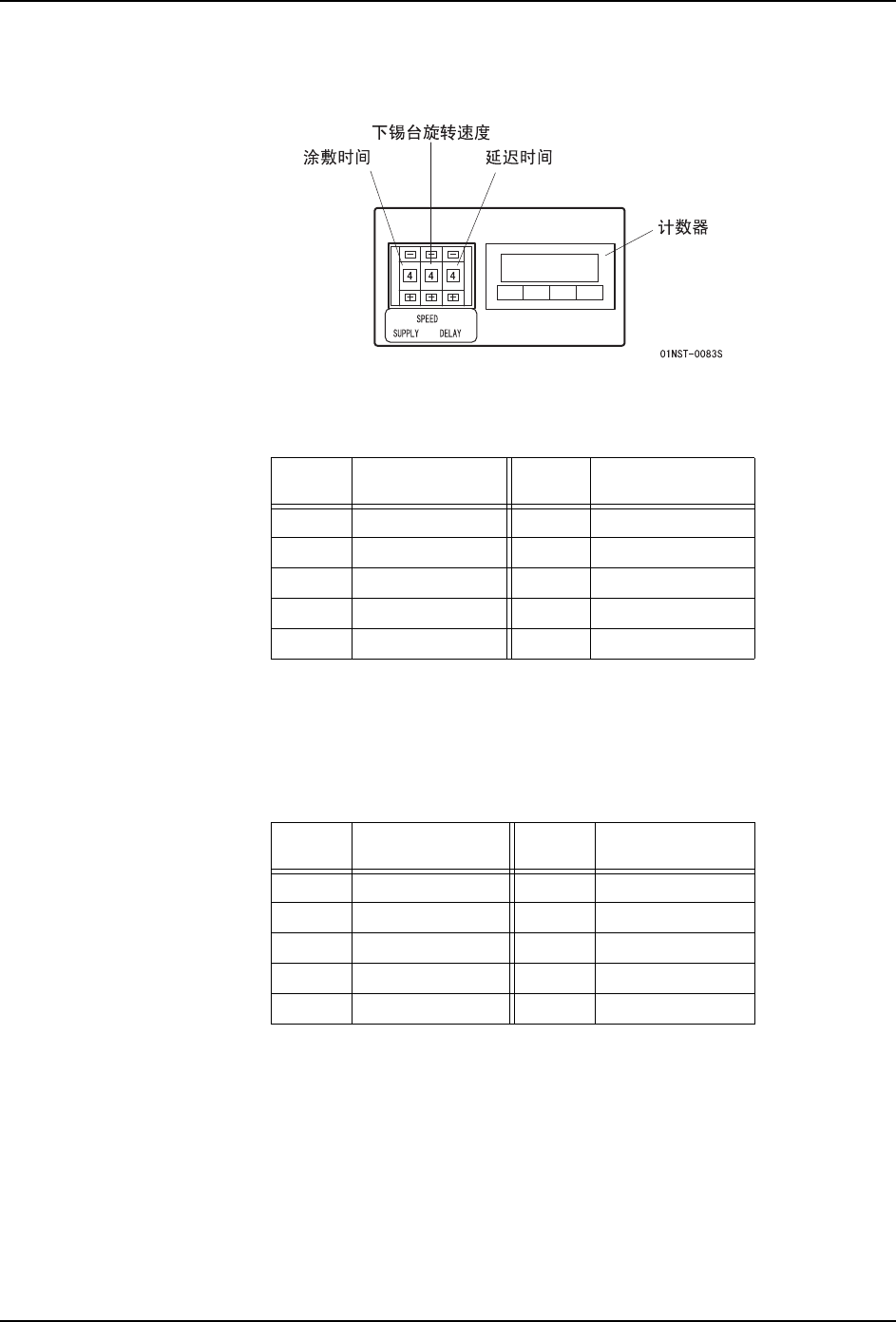

使用拨号式开关能够分别设定送液时间、下锡台旋转速度及延迟时间。
涂敷时间 （SUPPLY）
通过操作滑动开关 1 次，设定助焊剂被涂敷到下锡台的时间 （秒）。
下锡台旋转速度 （SPEED）
设定下锡台的旋转速度 （rpm）。
根据助焊剂的液态化、使用温度、形成的膜厚，施加在下锡台马达上的负荷会发生变化。因
此，请根据使用条件调整下锡台旋转速度。旋转速度越小，转矩 （旋转力）越大。
设定值 涂敷时间
（秒）
设定值 涂敷时间
（秒）
1 0.1 6 0.6
2 0.2 7 0.7
3 0.3 8 0.8
4 0.4 9 0.9
5 0.5 0 1.0
设定值 下锡台旋转速度
（rpm）
设定值 下锡台旋转速度
（rpm）
1 10 6 35
2 15 7 40
3 20 8 45
4 25 9 60
5 30 0 80
