6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2 6.1Trocador de pipetas A partir da versão de software SR.70 6.1 SP1 Edição 10/2014 PT 300 6 Fig. 6.1 - 1 1 T rocar carregador (1) Alavanca p ara levanta r o carrega…
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
299
6.1.2.5 Instruções de operação
Ao encher um carregador pela primeira vez com um determinado tipo de pipeta, identifique
o mesmo com uma etiqueta adesiva.
6
Abra a placa de travamento e encaixe as pipetas nas respectivas garagens de pipetas.
Feche a placa de fecho para que as pipetas não possam cair dos carregadores.
6
6
A programação do trocador de pipetas é descrita no manual de operação da SIPLACE Pro.
6.1.2.6 Trocar carregador
Pressione a alavanca (Item 1 na Fig. 6.1 - 11, página 300), para soltar o carregador das es-
feras de botão de pressão (Item 5 na Fig. 6.1 - 11
, página 300). Levante o carregador do su-
porte.
6
6
NOTA
Encha os carregadores fora da máquina e troque sempre apenas carregadores com-
pletos.
CUIDADO
Enchimento dos carregadores!
Encher os carregadores somente quando todas as pipetas que se encontrarem no
cabeçote Collect&Place tiverem sido colocadas de volta para os seus carregadores.
NOTA
Perigo de emperramento!
A queda de componentes sobre os carregadores gera perigo de emperramento da placa
de travamento.
Evite a queda de componentes sobre os carregadores.
Por esse motivo, você deve limpar regularmente os carregadores e os compartimen-
tos livres.
ALERTA
Perigo de colisão de cabeçote com a alavanca saliente!
Uma alavanca saliente além do carregador (Item 1 na Fig. 6.1 - 11
) pode causar uma co-
lisão do cabeçote de montagem.
Certificar-se que a alavanca não está saliente acima dos carregadores.
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
300
6
Fig. 6.1 - 11 Trocar carregador
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico, encaixa no furo do carregador
(3) Pino elástico para ativar o microinterruptor para o reconhecimento dos carregadores e circuito
de segurança
(4) Pino do mecanismo de empurrar, desloca a placa de travamento
(5) Esfera do botão de pressão
(6) Pino cilíndrico, encaixa no furo oblongo do carregador
(7) Placa de travamento na posição "carregador travado"
6
6
Coloque o carregador sobre as esferas de botão de pressão (Item 5 na Fig. 6.1 - 11, página
300
).
NOTA
Desloque a placa de travamento para a posição "carregador travado".
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(Item 2 e 6 na Fig. 6.1 - 11
, página 300) possam deslizar para o furo de centragem e
para o furo oblongo.
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
301
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
6.1.2.7 Reconhecimento da posição
Cada carregador do trocador de pipetas possui duas marcas de ajuste, sendo uma para determi-
nar a posição e outra para determinar a posição angular.
6

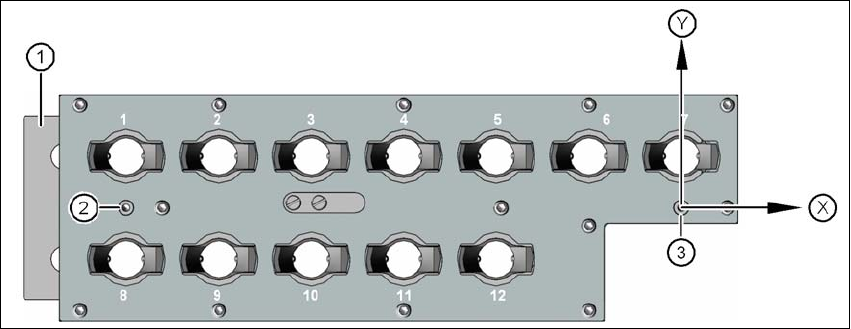

Fig. 6.1 - 12 Carregador de pipetas - marcas de ajuste para determinar a posição e a posição angular
(1) Placa de travamento na posição "Carregador aberto"
(2) Marca de ajuste para determinação da posição angular
(3) Marca de ajuste para determinação da posição
6.1.2.8 Trocador de pipetas "Série 2" para o SIPLACE MultiStar
Nº de artigo 00519842-xx Trocador de pipetas CPP para Série 2, SX
O trocador de pipetas da "Série 2" pode ser instalado nos seguintes compartimentos:
Estação de montagem SX:Compartimentos 1 e 2
O pacote de montagem posterior contém, além do trocador de pipetas, um conjunto de monta-
gem.
