Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
73
2.7.3 Localização do contator de segurança combinado e da tomada de serviço
2

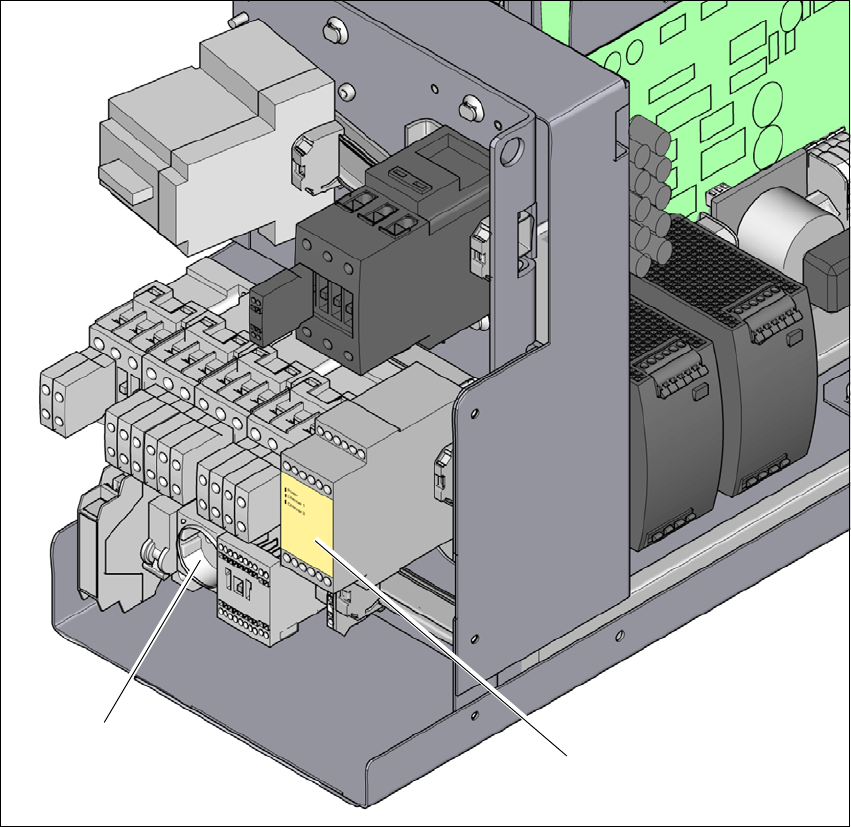

Fig. 2.7 - 6 Localização do contator de segurança combinado e da tomada de serviço
2
(1) Contator de segurança combinado
(2) Tomada de serviço
(2)
(1)
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
74
Contator de segurança combinado K3 (item 1 na Fig. 2.7 - 6, página 73) 2
O contator de segurança combinado está alojado na unidade de alimentação elétrica. Ele é utili-
zado para o monitoramento dos circuitos de PARADA DE EMERGÊNCIA e dos dispositivos de
proteção.
São necessárias três condições para ativar o contator de segurança combinado:
– O sinal "Liberação do software" e/ou "Control ON” devem ter sido ativados.
– O contato de PARADA DE EMERGÊNCIA tem de estar fechado.
– A tecla Start tem de ter sido pressionada.
No lado frontal do contator de segurança combinado encontram-se três LED's verdes para a
indicação de operação (veja Fig. 2.7 - 7
, página 75):
– O LED "Power" indica a presença de tensão.
– Os LED's "Canal 1" e "Canal 2" acendem quando a tecla Start foi acionada, o circuito de PA-
RADA DE EMERGÊNCIA está fechado e o circuito de aviso não sinaliza nenhum status de
erro.
Tomada de serviço (item 2 na Fig. 2.7 - 6, página 73) 2
A tomada de serviço está alojada na unidade de alimentação elétrica, protegida pela cobertura.
Ela só pode ser utilizada se a estação de montagem estiver conectada à rede de alimentação com
5 condutores (L1, L2, L3, N e PE). Se a conexão for de 4 condutores - por exemplo, sem N - a
tomada não pode ser utilizada.
2
ALERTA
Avisos de segurança indicando tensões com risco de morte!
Siga também as instruções de segurança relativas à voltagens com risco de morte, mes-
mo com a estação de montagem desligada! (veja seção 2.1.3
a partir da página 34).
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
75
2.7.4 Circuitos de PARADA DE EMERGÊNCIA e circuito de aviso
2.7.4.1 Estrutura dos circuitos de PARADA DE EMERGÊNCIA
Os seguintes contatos estão ligados em série e formam o circuito de PARADA DE EMERGÊN-
CIA:
– Contatos de fechamento dos dois interruptores das tampas de proteção
– Contatos de fechamento dos dois monitoramentos de amortecedor do eixo Y
– Contatos de fechamento das duas teclas PARADA DE EMERGÊNCIA
– Contatos de fechamento dos dois carros de componentes
– Canais do contator de segurança combinado SSK K3
No circuito de PARADA DE EMERGÊNCIA, o sinal CAN-Bus do circuito de aviso (veja seção
2.7.4.2
, página 76) é conduzido ao contator de segurança combinado SSK K3. Se o circuito de
PARADA DE EMERGÊNCIA estiver fechado e o circuito de aviso não sinalizar nenhuma falha
funcional, acendem ambos os LED's verdes dos canais 1 e 2, além do LED verde de controle da
rede do contator de segurança combinado.
2
Fig. 2.7 - 7 LED de sinalização no contator de segurança combinado
(1) Rede / Power
(2) Canal 1 / Channel 1
(3) Canal 2 / Channel 2
2
(1)
(2)
(3)
