Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2. 1 0Estado de energia da estação de montagem depois de desligar o interruptor principal 87 2 Fig. 2…

100%1 / 372
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.10Estado de energia da estação de montagem depois de desligar o interruptor principal A partir da versão de software SR.706.1
SP1 Edição 10/2014 PT
86
2.10.1 Interruptor principal desligado - estação de montagem ligada à rede
2
2

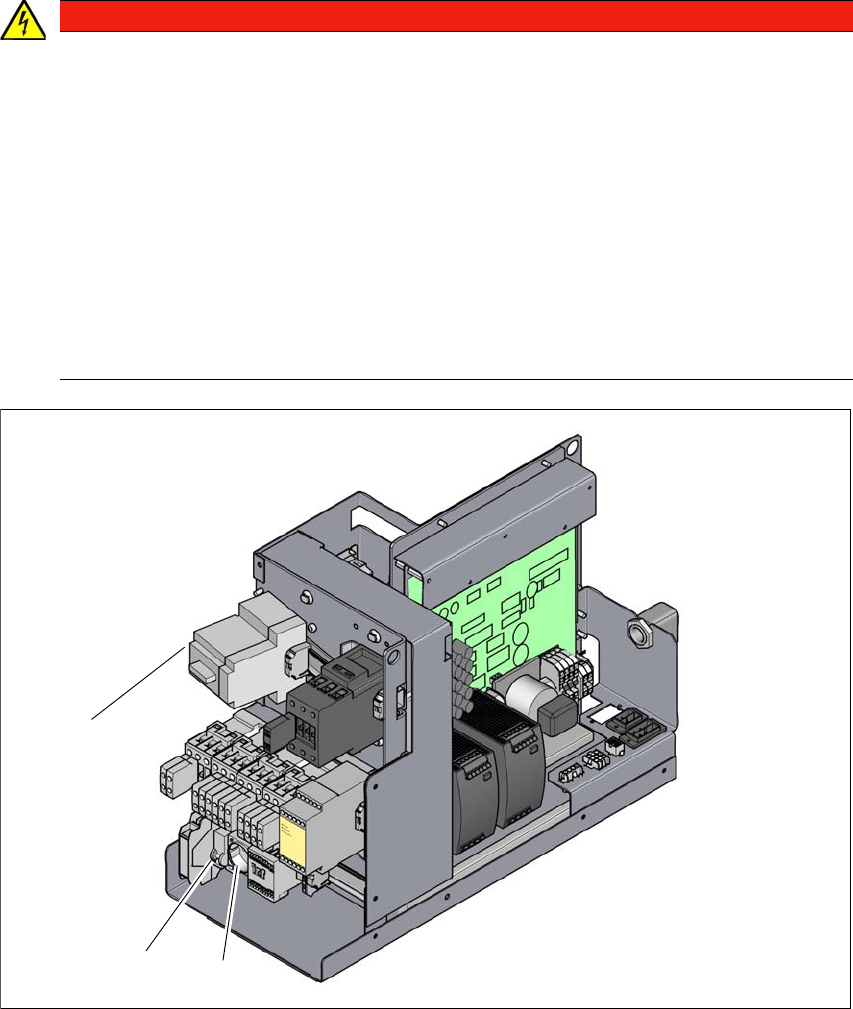

Fig. 2.10 - 2 Unidade de alimentação elétrica, lado frontal
(1) Tomada de serviço (X98)
(2) Fusível da tomada de serviço (F1)
(3) Interruptor principal (Q1)
PERIGO
Perigo de morte devido a tensões!
O manuseio tecnicamente incorreto desta máquina pode resultar em morte ou lesões cor-
porais graves, assim como sérios danos materiais.
Mesmo com o interruptor principal desligado, os seguintes componentes ainda permane-
cem energizados com risco de morte:
Terminais de conexão à rede no grupo transformador L1, L2 e L3 do interruptor prin-
cipal Q1
Tomada de serviço X98
Disjuntor F1 da tomada de serviço
Todos os condutores individuais que permanecem energizados, mesmo com o inter-
ruptor principal desligado, são de cor marrom.
(3)
(1)
(2)
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.10Estado de energia da estação de montagem depois de desligar o
interruptor principal
87
2
Fig. 2.10 - 3 Unidade de alimentão elétrica, vista lateral
(1) Terminais de conexão (X99) do cabo de alimentação da rede
(1)
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.10Estado de energia da estação de montagem depois de desligar o interruptor principal A partir da versão de software SR.706.1
SP1 Edição 10/2014 PT
88
A tabela a seguir indica as tensões dos módulos quando o interruptor principal está desligado,
mas com a estação de montagem conectada à rede.
2
2.10.2 Interruptor principal desligado - estação de montagem desconectada da
rede
A estação de montagem está desenergizada e apresenta apenas pequenas tensões residuais no
módulo de alimentação elétrica.
Módulo Tensão
Bloco de terminais X99
Terminais L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Tomada de serviço X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Disjuntor F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Interruptor principal Q1
Terminais L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Interruptor principal Q1
Terminais no grupo transformador T1, T2, T3
0 V~
Unidade de alimentação elétrica
(veja Tensões residuais e tempos de descarga
depois de desligar o interruptor principal, página
81
)
