2.9 Corte da alimentação de ar comprimido e despressu-
rização
A pressão operacional da máquina automática está regulada de modo fixo em 0,50 ± 0,025 MPa
(5,0 ± 0,25 bar). A localização da unidade de ar comprimido é mostrada no item 1 da Fig. 2.9 - 1
,
página 84
. Você pode cortar a alimentação de ar comprimido com a válvula de fechamento
(item 2 da Fig. 2.9 - 1
, página 84).
Solte a trava da cobertura com a chave da máquina.
Levante a cobertura (veja Fig. 2.9 - 1, página 84).
Gire a alavanca da válvula de fechamento (item 1 da Fig. 2.9 - 1, página 84) da posição ver-
tical para a posição horizontal.
Observe o manômetro de pressão operacional (item 5 da Fig. 2.9 - 1, página 84). Com a es-
tação de montagem ligada, a pressão cai para 0 MPa (0 bar) no espaço de 1 minuto.
2
CUIDADO
Corte da alimentação de ar comprimido!
Com a máquina ligada, corte a alimentação de ar comprimido com a válvula de fe-
chamento no máximo durante 30 minutos.
Se for preciso mais tempo para os trabalhos de manutenção ou de assistência téc-
nica no sistema pneumático, é preciso desligar a estação de montagem com o inter-
ruptor principal e desconectá-la da alimentação de ar comprimido.
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.9Corte da alimentação de ar comprimido e despressurização A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
84
2

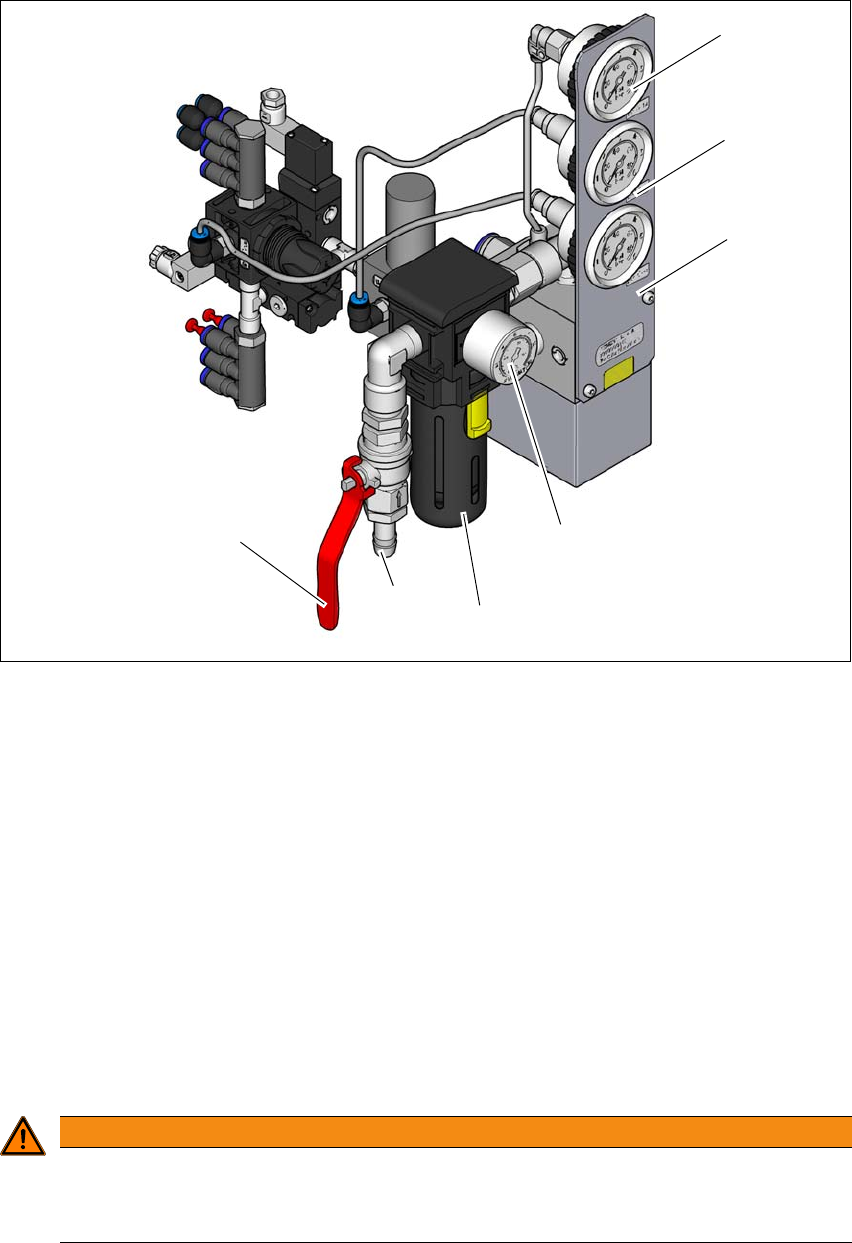

Fig. 2.9 - 1 Unidade de ar comprimido na estação de montagem
(1) Manômetro da pressão de alimentação dos portais 1 e 2
Pressão nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(2) Manômetro da pressão de alimentação dos componentes da máquina
Pressão nominal: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(3) Manômetro da pressão de alimentação dos alimentadores Bulkcase
Pressão nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (faixa de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manômetro da pressão de entrada
Pressão nominal: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (faixa de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtro de ar comprimido
(6) Conexão de ar comprimido
(7) Válvula de fechamento na posição "ABRE"
2
ALERTA
Perigo de ferimentos!
Nunca desconecte tubulações de ar comprimido sob pressão, há perigo de ferimentos.
Nunca desconecte condutores de ar comprimido que estejam sob pressão.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.10Estado de energia da estação de montagem depois de desligar o
interruptor principal
85
2.10 Estado de energia da estação de montagem depois de
desligar o interruptor principal
2

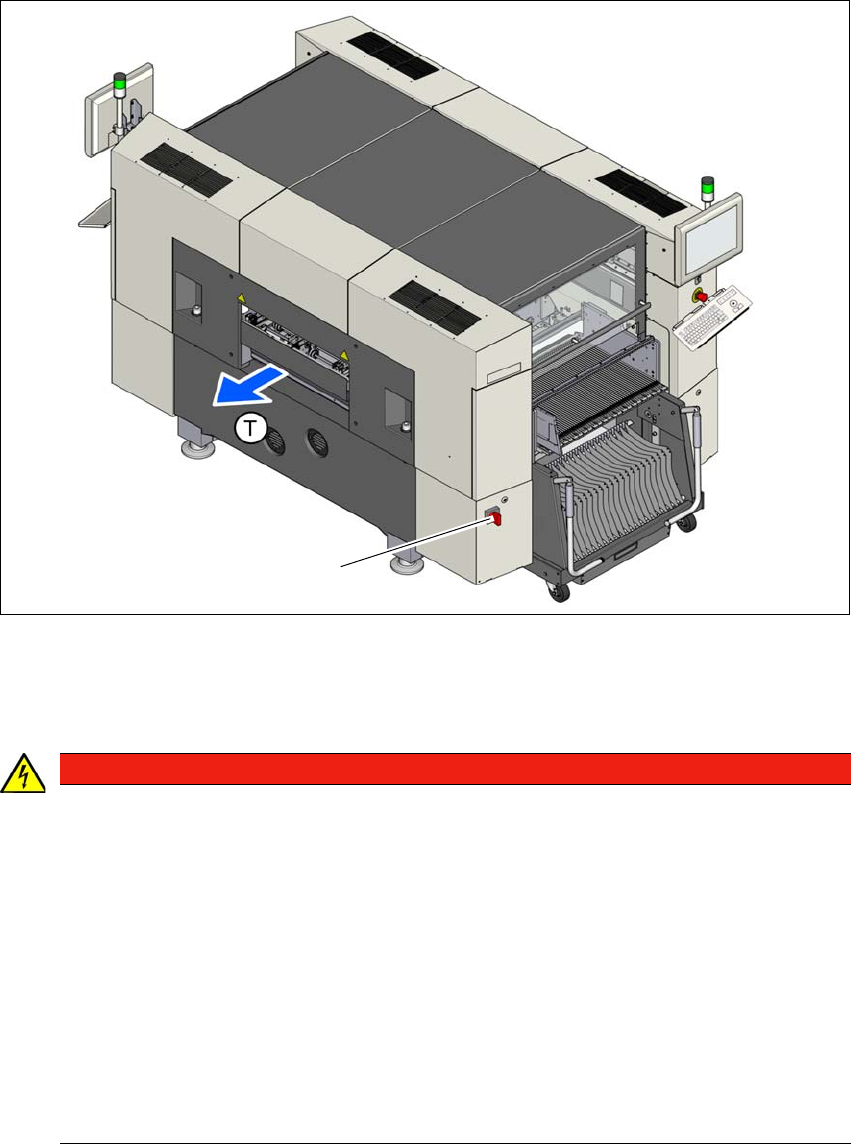

Fig. 2.10 - 1 Localização de alimentação elétrica na estação de montagem
2
2
(1) Interruptor principal
PERIGO
Perigo de tensão!
A estação de montagem é alimentada com tensão de rede 3 x 200 V~, 3 x 208 V~,
3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças
deste equipamento conduzem tensões potencialmente fatais, mesmo com o interruptor
principal desligado.
O manuseio tecnicamente incorreto desta estação de montagem pode provocar a morte,
ferimentos graves e consideráveis danos materiais.
Portanto, observe as normas de prevenção de acidentes em vigor e as normas DIN
(especialmente a norma EN 60204, parte 1 ou IEC 60204, parte 1) bem como os re-
gulamentos do seu país.
Somente pessoal devidamente qualificado e treinado pode abrir as tampas da uni-
dade de alimentação elétrica.
(1)
