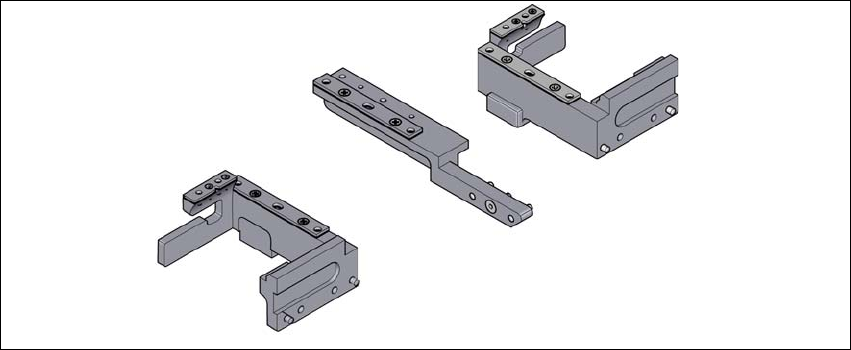

Fig. 6.1 - 13 Conjunto de montagem para o trocador de pipetas da "Série 2"
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
303
6.1.3 Trocador de pipetas para o SIPLACE TwinStar
Nº de artigo 00519845-xx Trocador de pipetas TwinHead SX
Nº de artigo 03005191-xx Carregador para 2 pipetas
Nº de artigo 03001807-xx Carregador para 1 pipeta
6

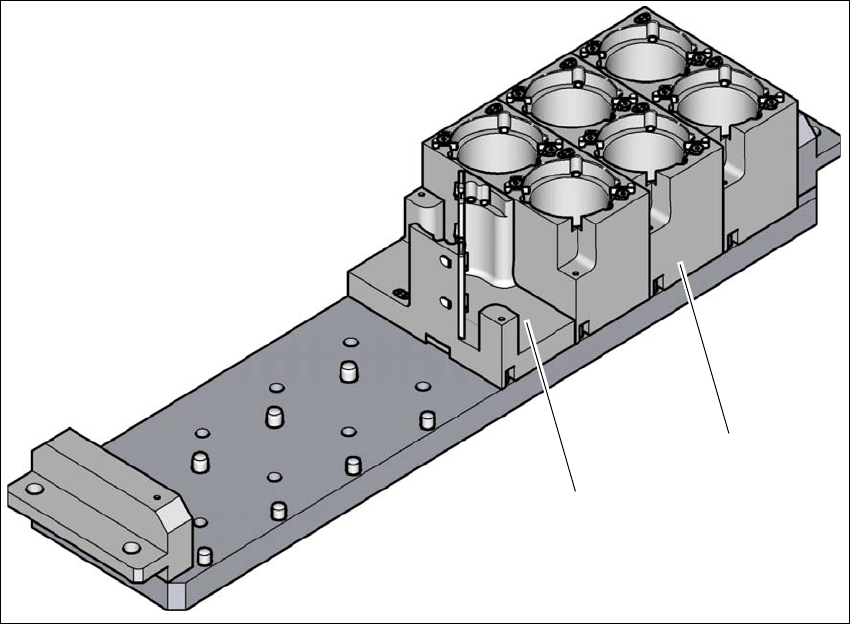

Fig. 6.1 - 14 Trocador de pipetas para o SIPLACE TwinStar
(1) Carregador para 2 pipetas
(2) Carregador para 1 pipeta
6.1.3.1 Descrição
Este trocador de pipetas é equipado por padrão com 3 carregadores de pipetas, cada qual com
duas garagens de pipetas, e um carregador de pipetas com uma garagem de pipetas. Quatro car-
regadores de pipetas são livres e podem ser preparados com carregadores de pipetas com uma
ou duas garagens de pipetas.
Estão disponíveis dois tipos de carregadores: carregadores padrão e carregadores para pipetas
especiais ou garras. Os carregadores estão assentados sobre um suporte comum. Cada um está
centralizado com dois pinos cilíndricos e fixado com dois parafusos de cabeça escareada.
(1)
(2)
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
304
6.1.3.2 Dados técnicos
6
6
Trocador de pipetas para o SIPLACE TwinStar
Dimensões (comprimento x largura x altura) 314 mm x 68 mm x 49 mm
Quantidade de garagens de pipetas máx. 16 para pipetas padrão
4 para pipetas especiais ou garras
Tipos de pipetas 5xx, padrão
4xx com adaptador
9xx com adaptador
Tempo de troca de pipetas aprox. 2 s por pipeta
