7.1 Bestückautomaten der X-Serie

Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die

Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.

Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie

► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen

bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.

► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor

bestätigen oder abwählen.

Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition

7.2 Bestückautomat SX1/SX2

Für den Bestückautomaten SX1/SX2 wird folgendes Fenster angezeigt, in dem der Hinweis

Manuelle Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell

ausgewählt werden muss, da diese nicht automatisch erkannt wird.

Abbildung 7-6: Tischkonfiguration manuell auswählen

► Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.

Die auswählbaren Tischkonfigurationen werden angezeigt.

Abbildung 7-7: Mögliche Tischkonfigurationen

Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition

► Wählen Sie eine Tischkonfiguration mit

oder aus.

► Klicken Sie auf die Schaltfläche Übernehmen.

► Wiederholen Sie die Schritte für Stellplatz 1.

Einstellungen für manuelles Tray Carrier SX

Wenn das manuelle Tray Carrier SX benutzt wird, wird der Einzugrahmen mit klappbaren

Gurtleitkanal benötigt. Dies muss manuell eingestellt werden. In diesem Fall werden folgende

auswählbare Tischkonfigurationen angezeigt:

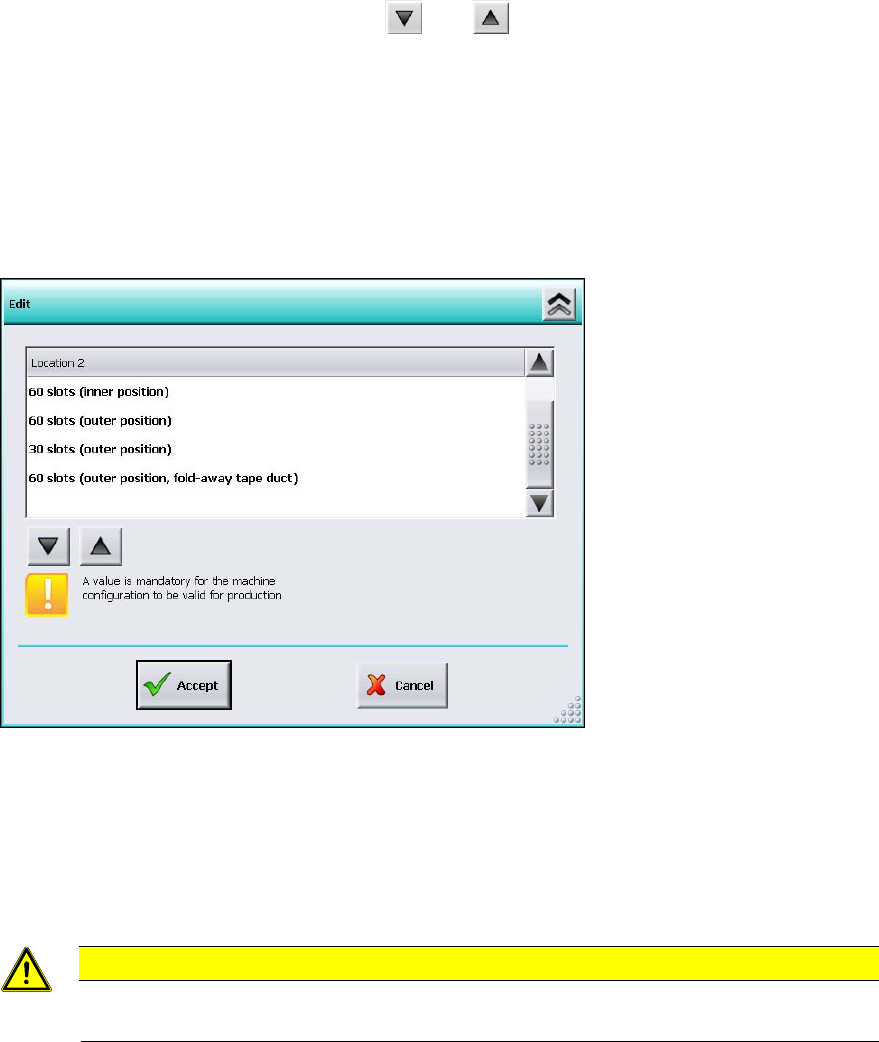

Abbildung 7-8: Einstellungen für manuelles Tray Carrier SX

► Wählen Sie die Tischkonfiguration 60 slots (outer position, fold-away tape duct) aus.

► Klicken Sie auf die Schaltfläche Accept (Übernehmen).

Dadurch werden die Abwurfbehälter 27x27 und die linke Abwurfrinne des Stellplatzes aus der

Konfiguration herausgenommen.

VORSICHT

Wenn diese Einstellung nicht gemacht wird, kann es vorkommen, dass Bauelemente

über das Tray abgeworfen werden und die Z-Achse dabei hart auf das Tray aufschlägt.

► Wiederholen Sie die Schritte für Stellplatz 1.
