Stationssoftware 705.04 SP2 / Installa tionsanleitung Ausgabe 06/2012 Edition 4.2.1 Maschinenrechner/Visionrechne r (in Zwei-Rechnerbetrieb) Bezeichnung SIMATIC Box PC 627 CPU / Taktfrequenz Pentium M 760 / 2 GHz Speiche…
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition

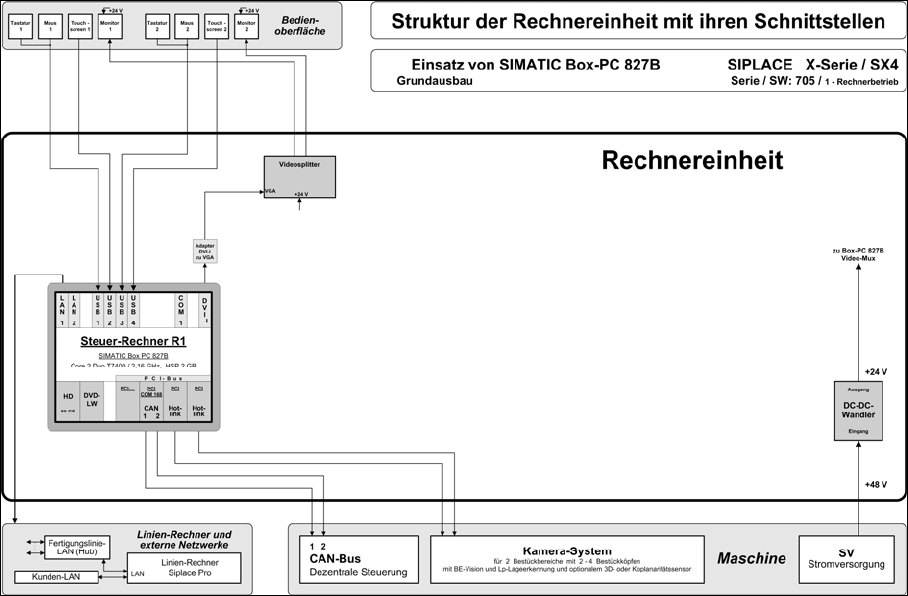

Die folgende Grafik zeigt die Hardware-Komponenten des Rechnersystems für die
Maschinentypen der SIPLACE X-Serie und SX4 in Ein-Rechnerbetrieb:
Abbildung 4-4: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie und SX4 in Ein-Rechnerbetrieb
(Prinzipschaltbild)
21
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
4.2.1 Maschinenrechner/Visionrechner (in Zwei-Rechnerbetrieb)
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M 760 / 2 GHz
Speicher RAM 1 GB
Festplatte ja
externes DVD-Laufwerk über USB ansteckbar
Serielle Schnittstellen 1
USB-Schnittstellen und externer USB-Hub ja
Netzwerk 2x 100 MBit
Tabelle 4-3: Hardware Maschinen-/Visionrechner SIPLACE X-Serie
Bezeichnung SIMATIC Box PC 627B
CPU / Taktfrequenz Core 2 Duo T7400 / 2,16 GHz
Speicher RAM 1 GB
Festplatte ja
externes DVD-Laufwerk über USB ansteckbar
internes DVD-Laufwerk nein
Serielle Schnittstellen 1
USB-Schnittstellen und externer USB-Hub ja
Netzwerk 2x 100 MBit
Tabelle 4-4: Hardware Maschinen-/Visionrechner SIPLACE X-Serie
4.2.1.1 Maschinenrechner/Visionrechner mit 3D-Koplansensor
Das Koplanaritäts-Modul mit dem 3D-Koplansensor (Typ 37) kann optional in die
Bestückautomaten SIPLACE X2, X3, X4 und SX1/SX2 eingebaut werden (Artikelnummer
00119919-xx für X-Serie, Artikelnummer 00519919-xx für SX-Serie).
22
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
4.2.2 Maschinenrechner/Visionrechner (in Ein-Rechnerbetrieb)
Bezeichnung SIMATIC Box PC 627B
CPU / Taktfrequenz Core 2 Duo T7400 / 2,16 GHz
Speicher RAM 1 GB (SX1/2 / DX1/2) / 2 GB (DX4)
Festplatte ja
externes DVD-Laufwerk ja
internes DVD-Laufwerk nein
Serielle Schnittstellen 1
USB-Schnittstellen und externer USB-Hub ja
Netzwerk 2x 100 MBit
A24-Hotlink-Karten ja (DX4) / nein (SX1/2 / DX1/2)
Tabelle 4-5: Hardware Maschinen-/Visionrechner SIPLACE SX1/2 und DX-Serie
Bezeichnung SIMATIC Box PC 827B
CPU / Taktfrequenz Core 2 Duo T7400 / 2,16 GHz
Speicher RAM 2 GB
Festplatte ja
externes DVD-Laufwerk nein
internes DVD-Laufwerk nein
Serielle Schnittstellen 1
USB-Schnittstellen ja
externer USB-Hub nein
Netzwerk 2x 100 MBit
Tabelle 4-6: Hardware Maschinen-/Visionrechner SIPLACE X-Serie und SX4
