Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
7.8 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 701.xx und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
– Die eSW-Versionen müssen aktualisiert sein.
– Der Referenzlauf muss erfolgreich durchgeführt sein.
– Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235)
befinden.
Abbildung 7-10: Erforderliche Kalibrierschritte
► Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
► Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
51
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
7.9 Kalibrierdaten in das EEPROM speichern
Damit die Funktion "Schneller Kopftausch" genutzt werden kann, müssen nach einem Upgrade von
Stationssoftware 701.xx die kopfspezifischen Kalibrierdaten im EEPROM des Kopfes gespeichert
sein. Für Bestückköpfe, für die keine kopfspezifischen Daten im EEPROM gespeichert sind,
werden die auf dem Stationsrechner befindlichen Daten in das EEPROM des jeweiligen
Bestückkopfes wie folgt übernommen.
Voraussetzung:
Die eSW-Versionen müssen aktualisiert sein.

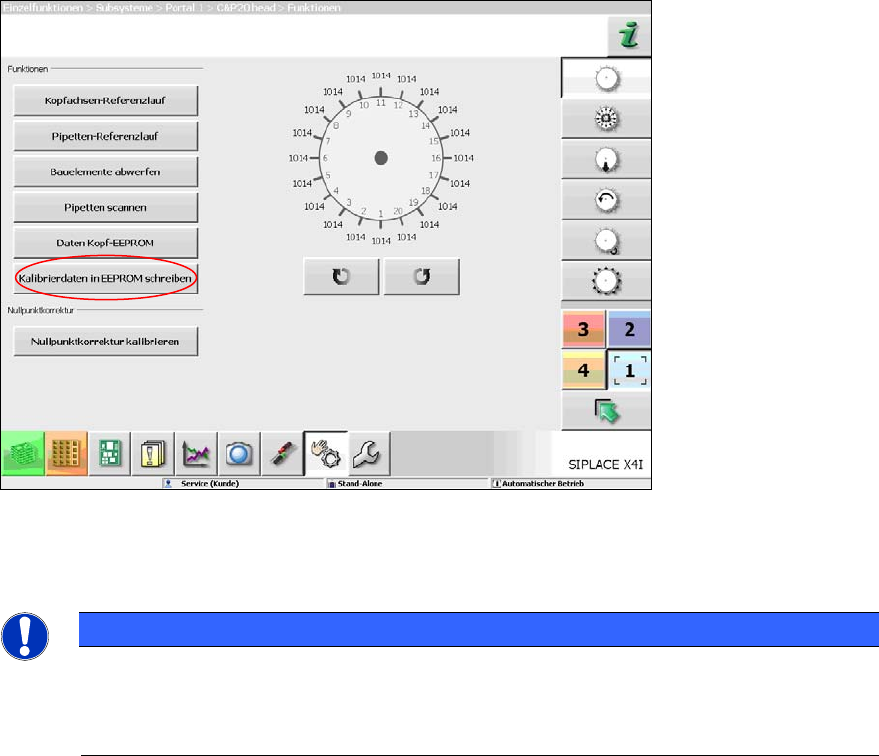

Abbildung 7-11: Kalibrierdaten im EEPROM speichern
► Führen Sie die markierte Funktion für jeden Bestückkopf aus.
HINWEIS
Nachdem Sie die Kalibrierdaten gespeichert haben, sollte die Meldung 37200
Getauschte Köpfe ermittelt nicht mehr angezeigt werden, ansonsten müssen Sie
die Maschine neu starten. Wenn die Meldung nach dem Neustart immer noch gezeigt
werden sollte, informieren Sie bitte den SIPLACE Service.
52
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
8 Deinstallation der SIPLACE-Software
HINWEIS
Um die Deinstallation der Software durchführen zu können, müssen Sie als
Administrator angemeldet sein.
► Öffnen Sie das Start-Menü und wählen Sie nacheinander die Einträge Programs Æ SIPLACE
Æ SIPLACE Uninstall aus.

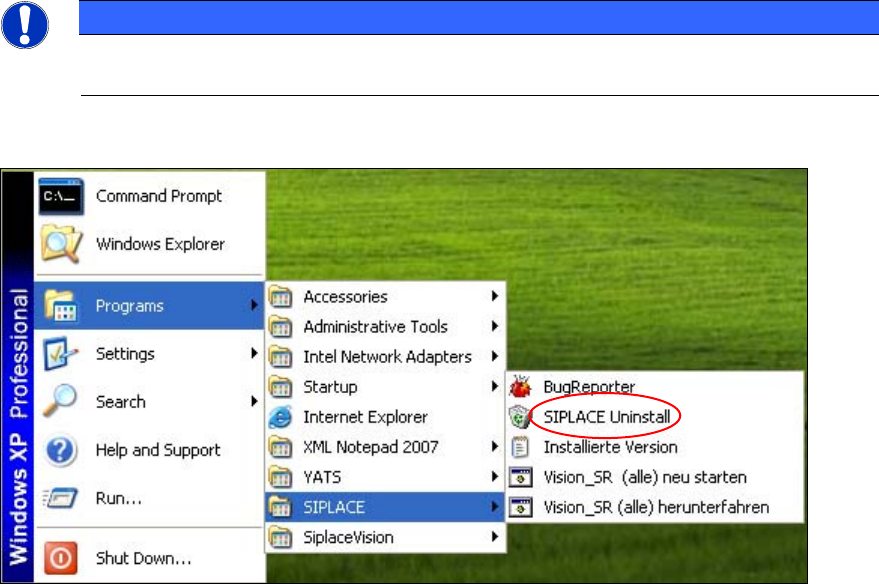

Abbildung 8-1: Starten der Deinstallation (1. Möglichkeit)
Oder:
► Öffnen Sie das Start-Menü und wählen Sie die Einträge Settings Æ Control Panel aus.
► Doppelklicken Sie auf Software.
53
