Stationssoftware 705.04 SP2 / Installa tionsanleitung Ausgabe 06/2012 Edition Abbildung 4-2: Hardware-Komponenten des Rechn ersystem s für die SIPLACE X-Serie in Zwei-Rechnerbetrieb (Prinzipschaltbild) 19
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
4.2 Hardware-Komponenten der SIPLACE X-, SX- und DX-Serien
Die folgende zwei Grafiken zeigen die Hardware-Komponenten des Rechnersystems für die
Maschinentypen SIPLACE X2, X3, X4, und X4I in Zwei-Rechnerbetrieb:

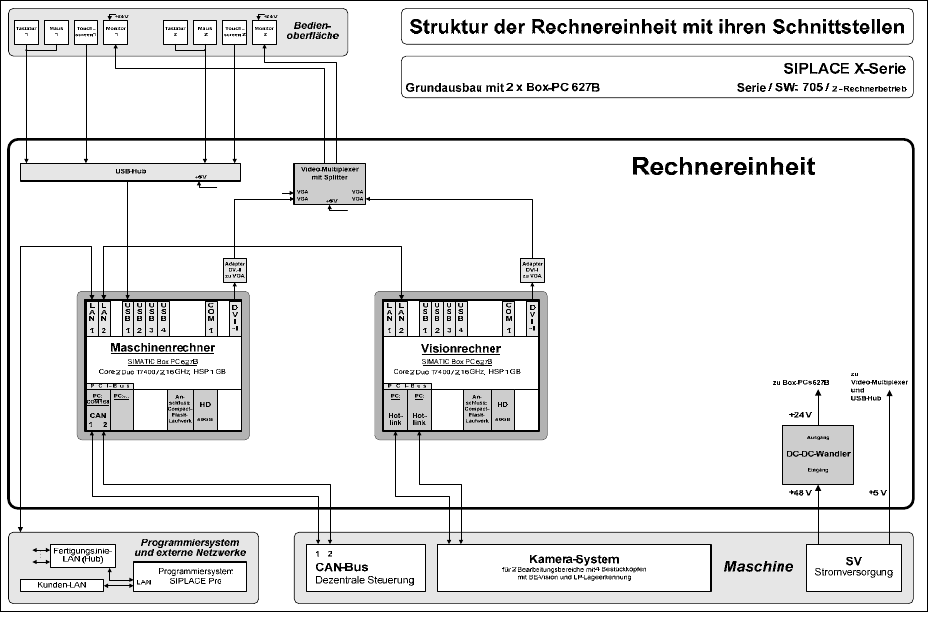

Abbildung 4-1: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
18
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
Abbildung 4-2: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
19
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
Die folgende Grafik zeigt die Hardware-Komponenten des Rechnersystems für die
Maschinentypen SX1/SX2 und DX1/DX2 in Ein-Rechnerbetrieb:

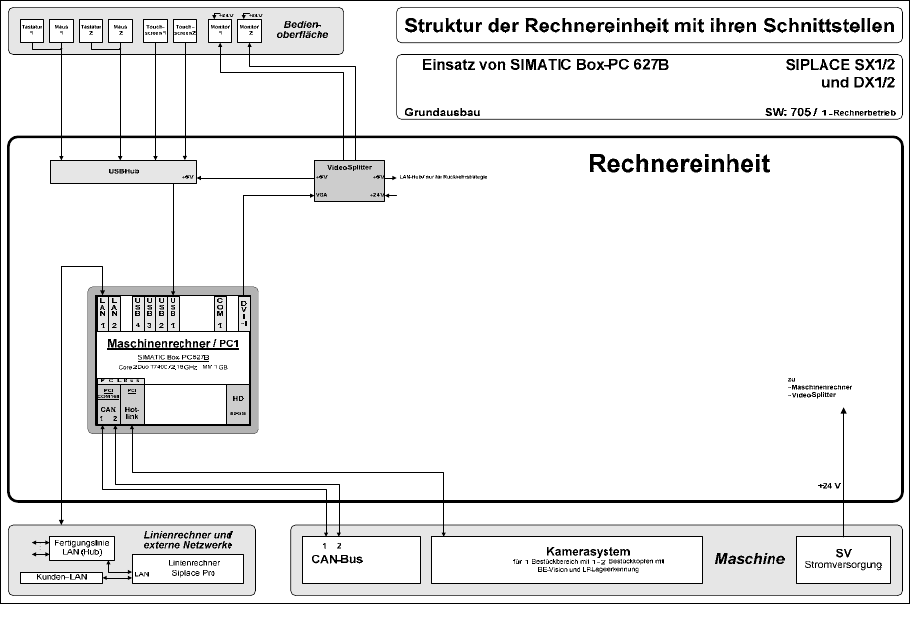

Abbildung 4-3: Hardware-Komponenten des Rechnersystems für SIPLACE SX1/2 und DX1/2 in Ein-Rechnerbetrieb
(Prinzipschaltbild)
Für den Maschinentyp SIPLACE DX4 sind die Hardware-Komponenten des Rechnersystems in
Ein-Rechnerbetrieb dieselben wie in Abbildung 4-3 abgebildet, mit den folgenden Abweichungen:
– Arbeitsspeicher mit 2GB
– A24 Hotlink-Karten
20
