Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
4.1.3.2 Gegenüberstellung alte / neue Bezeichnung der Subsysteme
Subsystem-Name alt
(<70x)
Subsystem-Name neu
(70x)
Bezeichnung
A AXIALL Achsen allgemein (inkl. freie Achse), mit
Ausnahme der DP-Achsen des C&P20A-
Ko
p
fes
B COMTAB BE-Tisch
C VHSAXS Stern-Achse C&P20A-Kopf
E IOMODU CAN EA-Modul
F (ersetzt durch AXIALL) Freie Achse
G TAPCUT Gurtschneider
H VHSHED C&P20A-Kopf
I TWIHED Twin Head
J VHSAXD DP-Achse C&P20A-Kopf
L TWIAPR / VHSAPR Druckregelventil (Twin Head / C&P20A-Kopf)
M MTCHNG MTC
N ---
O ---
P TWIAXZ Z-Achse Twin Head
Q ---
R TWIAXD DP-Achse Twin Head
T CONVEY LP-Transport
U FEEDER Förderer
V ILLUMI Vision
W VHSAXZ Z-Achse C&P20A-Kopf
X GANAXX X-Achse
Y GANAXY Y-Achse
--- CCPAPR
1)
Druckregelventil CPP-Kopf
--- CPPAVA
1)
Ventilinsel CPP-Kopf
--- CPPAXD
1)
DP-Achse CPP-Kopf
--- CPPHED
1)
CPP-Kopf
--- CPPSCO
1)
BE-Sensor
16
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
--- CPPSZD
1)
Z-unten CPP-Kopf
--- WPCAXI
2)
Zuführachse und Hubachse WPC5
--- WPCHNG
2)
WPC5 / WPC6
--- DLMHED
3)
C&P12-Kopf
Tabelle 4-2: Bezeichnung der Subsysteme
1)
ab 702.xx
2)
ab 703.xx
3)
ab 705.03
17
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
4.2 Hardware-Komponenten der SIPLACE X-, SX- und DX-Serien
Die folgende zwei Grafiken zeigen die Hardware-Komponenten des Rechnersystems für die
Maschinentypen SIPLACE X2, X3, X4, und X4I in Zwei-Rechnerbetrieb:

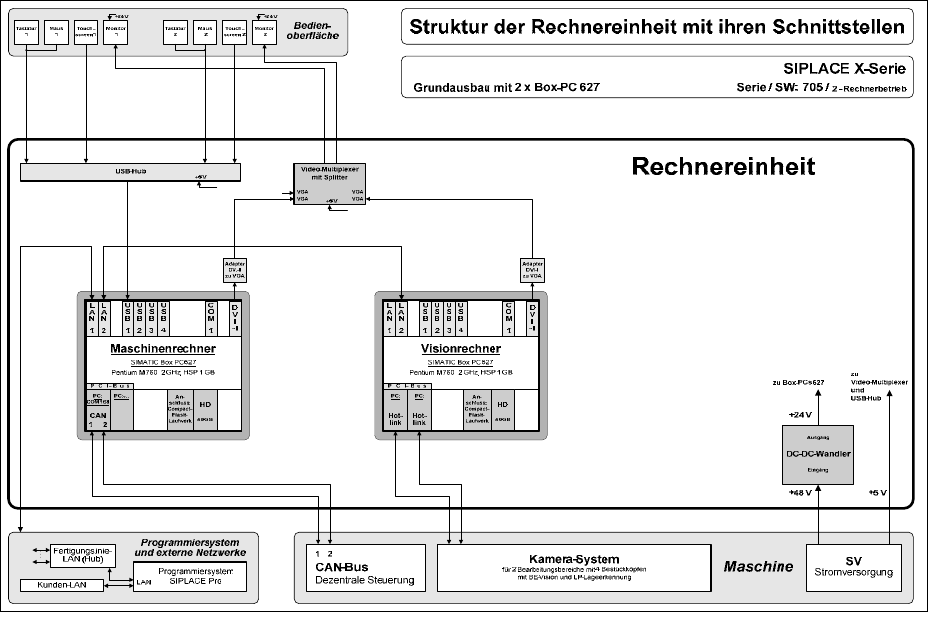

Abbildung 4-1: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
