Stationssoftware 705.04 SP2 / Installa tionsanleitung Ausgabe 06/2012 Edition 5.3 BIOS-Update/-Einstellungen am Maschinenrechner und am Visionrechner automatisch durchführen Die Image-Dateien zum automatischen BIOS -Upd …
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
5.2.3 Kalibrieren des Touchscreens
► Wählen Sie Start Æ Settings Æ Control Panel Æ Elo, um zu den EloTouchscreen
Properties zu gelangen.
Abbildung 5-3: EloTouchscreen Eigenschaften
► Klicken Sie auf die Schaltfläche Align.
Folgender Hinweis erscheint:
Abbildung 5-4: Anweisungen für den zu kalibrierenden Bildschirm
► Folgen Sie den Anweisungen auf dem Bildschirm.
28
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
5.3 BIOS-Update/-Einstellungen am Maschinenrechner und am
Visionrechner automatisch durchführen
Die Image-Dateien zum automatischen BIOS-Update und zu den automatischen BIOS-
Einstellungen, sowie eine entsprechende Installationsanleitung (Readme-Datei) sind auf der BIOS-
CD V1.0 enthalten. Diese CD kann über den Service-Techniker bestellt oder aus dem SIPLACE
Download Center heruntergeladen werden.
29
Stationssoftware 705.04 SP2 / Installationsanleitung Ausgabe 06/2012 Edition
5.4 Installation der SIPLACE-Software (Stationssoftware 705.04 SP2)
HINWEIS
Die Installationsdauer beträgt ca. 80 Minuten.
► Schalten Sie die SIPLACE Bestückstation ein.
► Wechseln Sie auf den Service-Desktop.
► Öffnen Sie Windows Task Manager.
► Wählen Sie Logoff unter der Registerkarte Users.
► Loggen Sie sich als Administrator ein.
► Legen Sie die Installations-CD in das Laufwerk ein.
► Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die setup.exe mit Doppelklick.
Der Dialog SIPLACE Choice Center wird geöffnet.

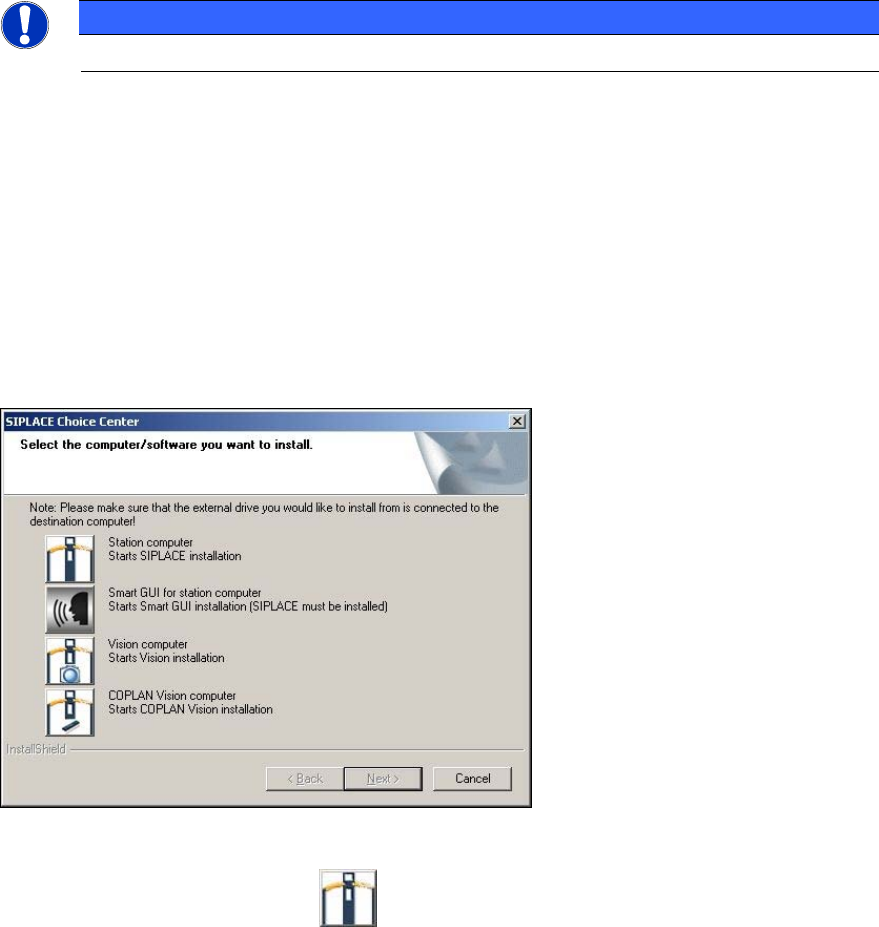

Abbildung 5-5: Dialog "SIPLACE Choice Center"
► Klicken Sie auf die Schaltfläche Station computer.
Die Installation der Stationssoftware wird mit der Sprachauswahl fortgesetzt.
30
