1 Einleitung
1.5 Abkürzungen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 17
1.5 Abkürzungen
Abkürzung Beschreibung
BE Bauelement
COT Change over table (BE-Tisch)
COT-i Change over table – insert (BE-Einzug)
C&P Collect&Place
CPP Collect&Pick&Place-Kopf
CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6
EGB Elektrostatisch gefährdete Bauelementegruppe
P&P Pick&Place
PPW Pipettenwechsler
WPC Waffle Pack Changer
1 Einleitung
1.5 Abkürzungen
18 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 19
2 Kurzbeschreibung
Nachfolgend finden Sie grundlegende Informationen zu Pipettenwechslern an der
SIPLACE SX1/SX2 V1, V2 und V3.
2.1 Produktbeschreibung
Die zweite Pipettenwechsler-Reihe erweitert die Maschine um zwei Pipettenwechsler. Damit wird
sie auf acht Pipettenmagazine erweitert was die Flexibilität deutlich erhöht.
Allgemeine Hinweise
●
Der Abwurfbehälter wird für Bauteile größer als 6 x 6 mm und für Pipetten verwendet.
●
Der Abwurfbehälter der zweiten Reihe wird nicht verwendet.
●
In den Paketen für den SIPLACE CPx Pipettenwechsler ist immer nur ein Pipettenwechsler
enthalten.
●
Wenn Sie die Reihe voll aufrüsten möchten, brauchen Sie zusätzlich immer einen weiteren
Pipettenwechsler SIPLACE CPx (1. Reihe / Pos. 1 und 2).
●
Für eine zweite PPW-Reihe muss die "Verlängerung 2te Reihe PPW-SX1/2" [03085718‑xx]
aus den entsprechenden Paketen für die Pos. 3 und 4 eingebaut werden.
Die Verlängerung kann auch extra bestellt werden.
●
Achten Sie auf die Höheneinstellung!
2.1.1 SX1/SX2 V2/V3-Übersicht

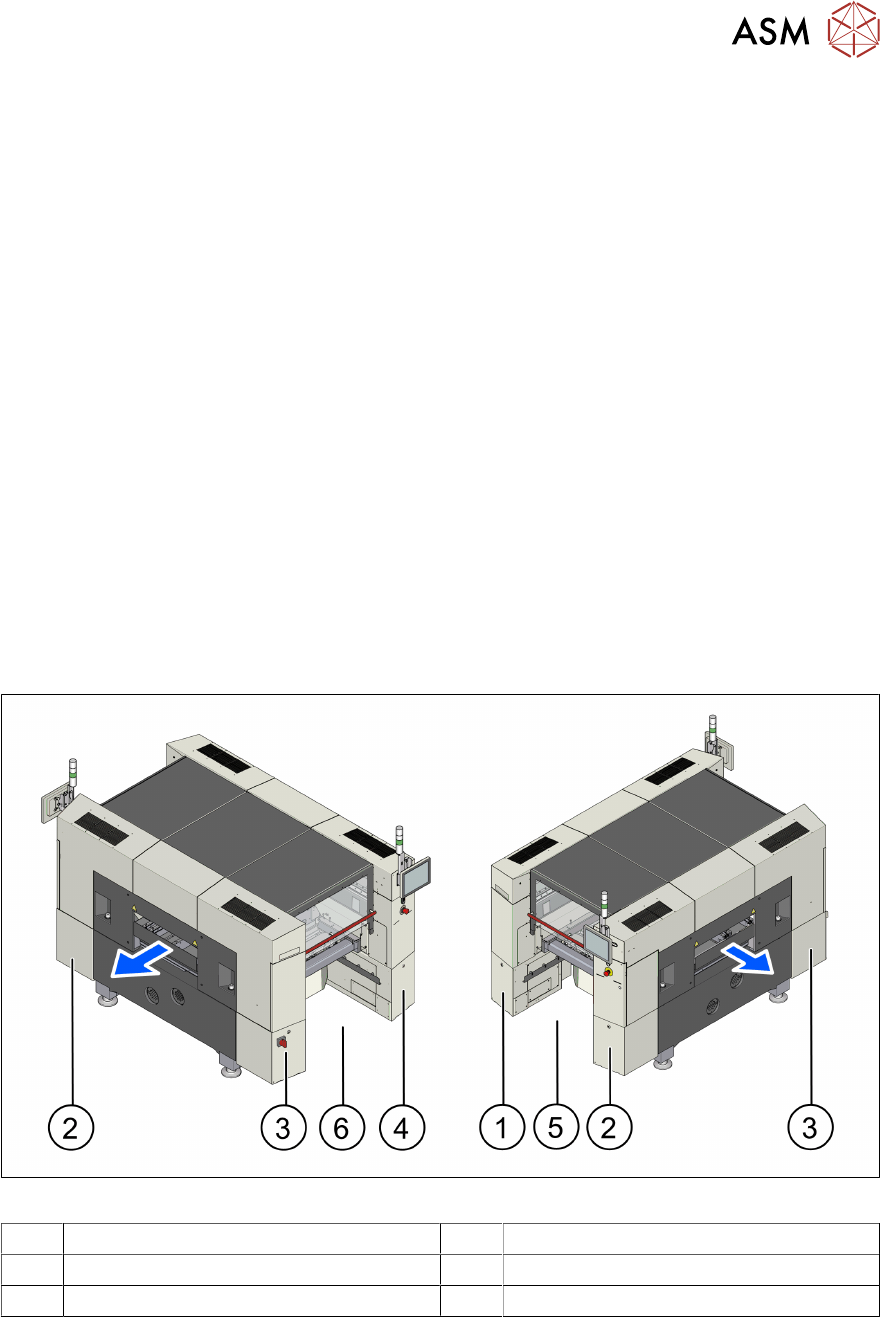

Abb.6: Übersicht (am Beispiel SIPLACE SX V3)
1 Sektor 1 (Pneumatikeinheit) 2 Sektor 2
3 Sektor 3 (Stromversorgung) 4 Sektor 4
5 Stellplatz 1 6 Stellplatz 2
