3 Einbau 3.4 Abschließende Arbeiten 36 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 Abb.33: Manuelle Konfiguration Je nach Fertigungskonzept können Sie hier die Pipett…
3 Einbau
3.4 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 35

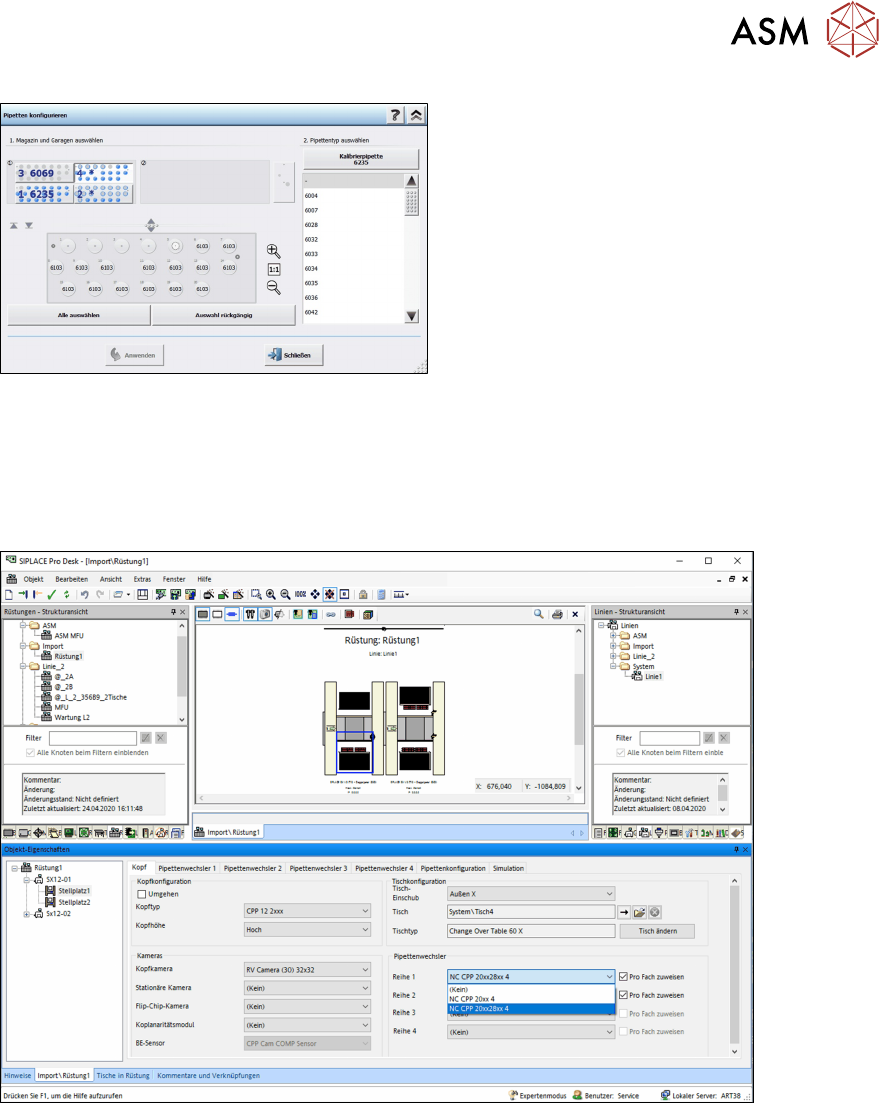

Abb.31: Menü: Pipetten konfigurieren
3.4.2 Einstellungen
► Schalten Sie den Bestückautomaten am Hauptschalter ein.
3.4.2.1 SIPLACE Pro
Abb.32: Konfiguration Pipettenwechsler
► Konfigurieren Sie den Pipettenwechsler in der Rüstung in SIPLACE Pro.
3 Einbau
3.4 Abschließende Arbeiten
36 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020

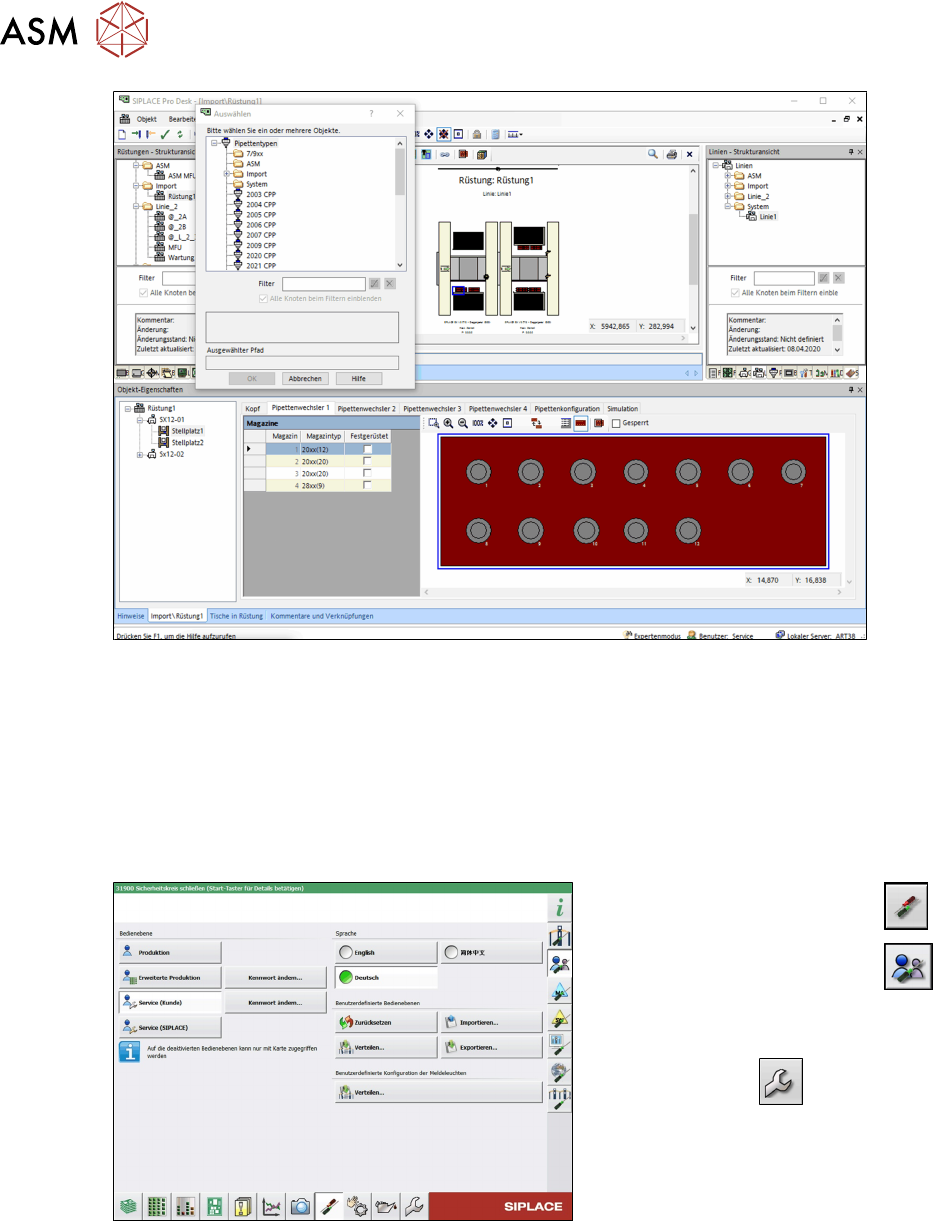

Abb.33: Manuelle Konfiguration
Je nach Fertigungskonzept können Sie hier die Pipettenwechsler Konfiguration manuell durchfüh-
ren oder durch die Optimierung Ihrer Bestückprogramme berechnen zu lassen.
Lesen Sie hierzu auch die Hilfe in SIPLACE Pro.
3.4.2.2 Kalibrierung Pipettenwechsler
► Schalten Sie den Hauptschalter wieder ein und starten Sie die Maschine.
► Führen Sie einen Gesamt-Referenzlauf aus.
Abb.34: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
3 Einbau
3.4 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 37

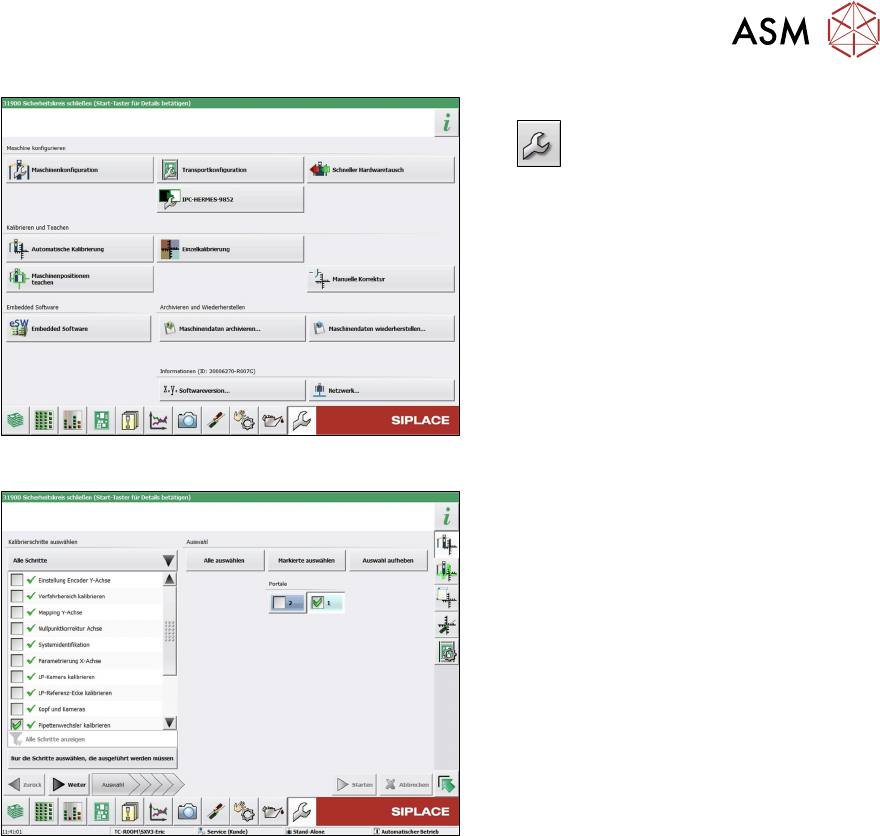

Abb.35: Servicemenü
► Wechseln Sie in das Servicemenü
.
Abb.36: Automatische Kalibrierung
► Wählen Sie Automatische Kalibrie-
rung oder Einzelkalibrierung.
► Wählen Sie Pipettenwechsler kali-
brieren.
► Kalibrieren Sie nacheinander die Maga-
zinpositionen, Abwurfpositionen und
Abholhöhen.
