3 Einbau
3.3 Montage zweite Reihe Pipettenwechsler
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 33

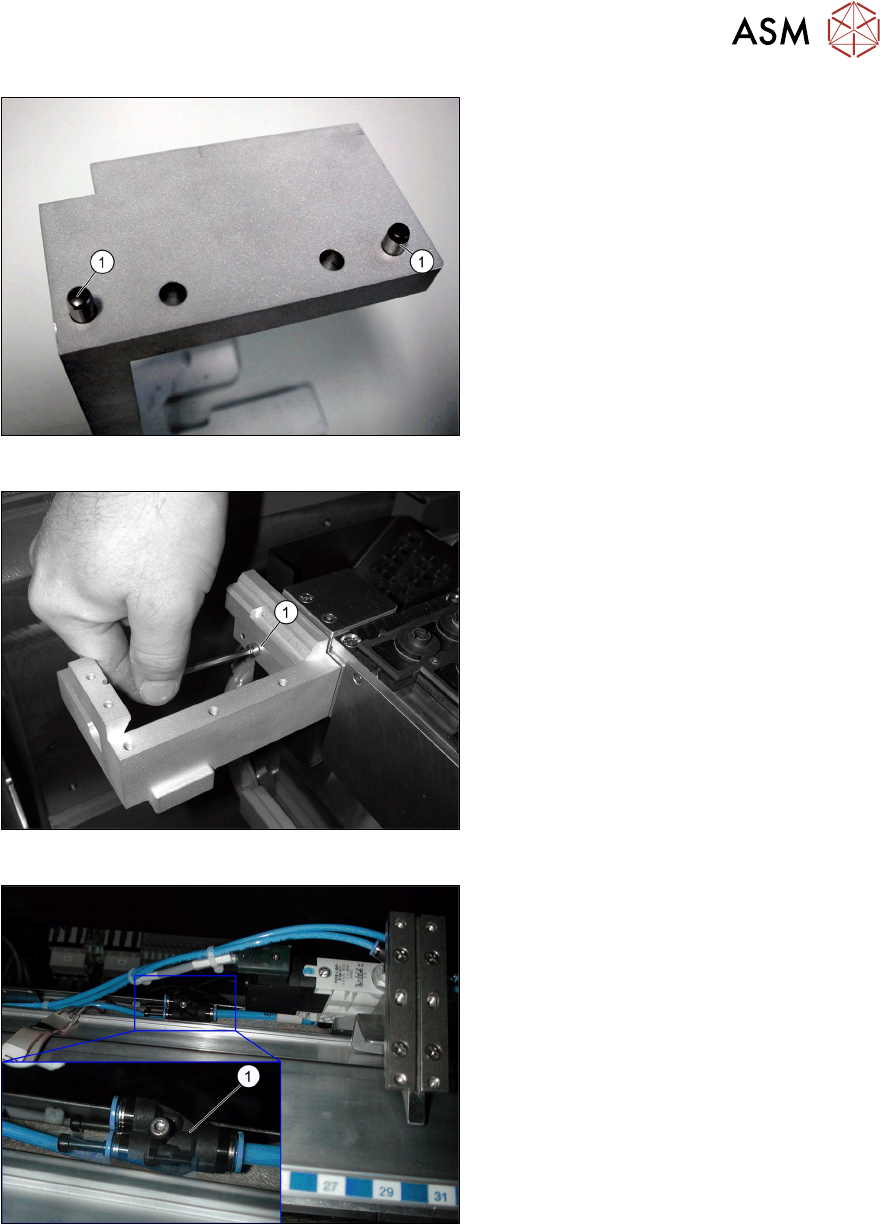

Abb.25: Stifte an der Halterung Pipettenabwurf
► Schlagen Sie die Stifte (DIN 6325 -
5m5 x 20-St) [00619868‑xx](1) in die
entsprechenden Bohrungen des Hal-
ters "Links PPW 2te Reihe komplett /
SX" [03066001‑xx].
Abb.26: Halter anschrauben
► Schrauben Sie den Halter wie im Bild
dargestellt mit den Schrauben (ISO
4762 - M5x16-A2-70) [03042562-xx](1)
an.
Abb.27: Anschluss Druckluft
► Schließen Sie den zweiten Pipetten-
wechsler an.
► Trennen Sie die Druckluftschlauch auf
und verbinden Sie beide Pipetten-
wechsler mithilfe eines Y‑Stücks(1)
wieder mit der Druckluftversorgung.
► Überprüfen Sie nach dem Einbau der "Verlängerung zweite Reihe PPW" die korrekte Höhe
(siehe 3.1.1 "Höhe der Pipettenwechsler einstellen" [}29]).
► Montieren Sie den PPW mit vier Schrauben (M5x14).
3 Einbau
3.4 Abschließende Arbeiten
34 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
3.4 Abschließende Arbeiten
3.4.1 Inbetriebnahme des Pipettenwechslers
► Füllen Sie die Magazine außerhalb des Bestückautomaten auf.
► Wechseln Sie immer nur komplette Magazine.
► Öffnen Sie das Schlüsselblech und stecken Sie die Pipetten in die Pipettengaragen.
► Schließen Sie das Schlüsselblech, damit die Pipetten nicht aus den Magazinen fallen können.
HINWEIS
Pipetten in Magazinen
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Bestückkopf
befinden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Beschädigung der Magazine
Vermeiden Sie, dass Bauelemente auf die Magazine fallen. Dies kann dazu führen, dass
das Schlüsselblech klemmt.
Saugen Sie die Magazine und freien Stellplätze regelmäßig ab (siehe Instandhaltungsanlei-
tung).

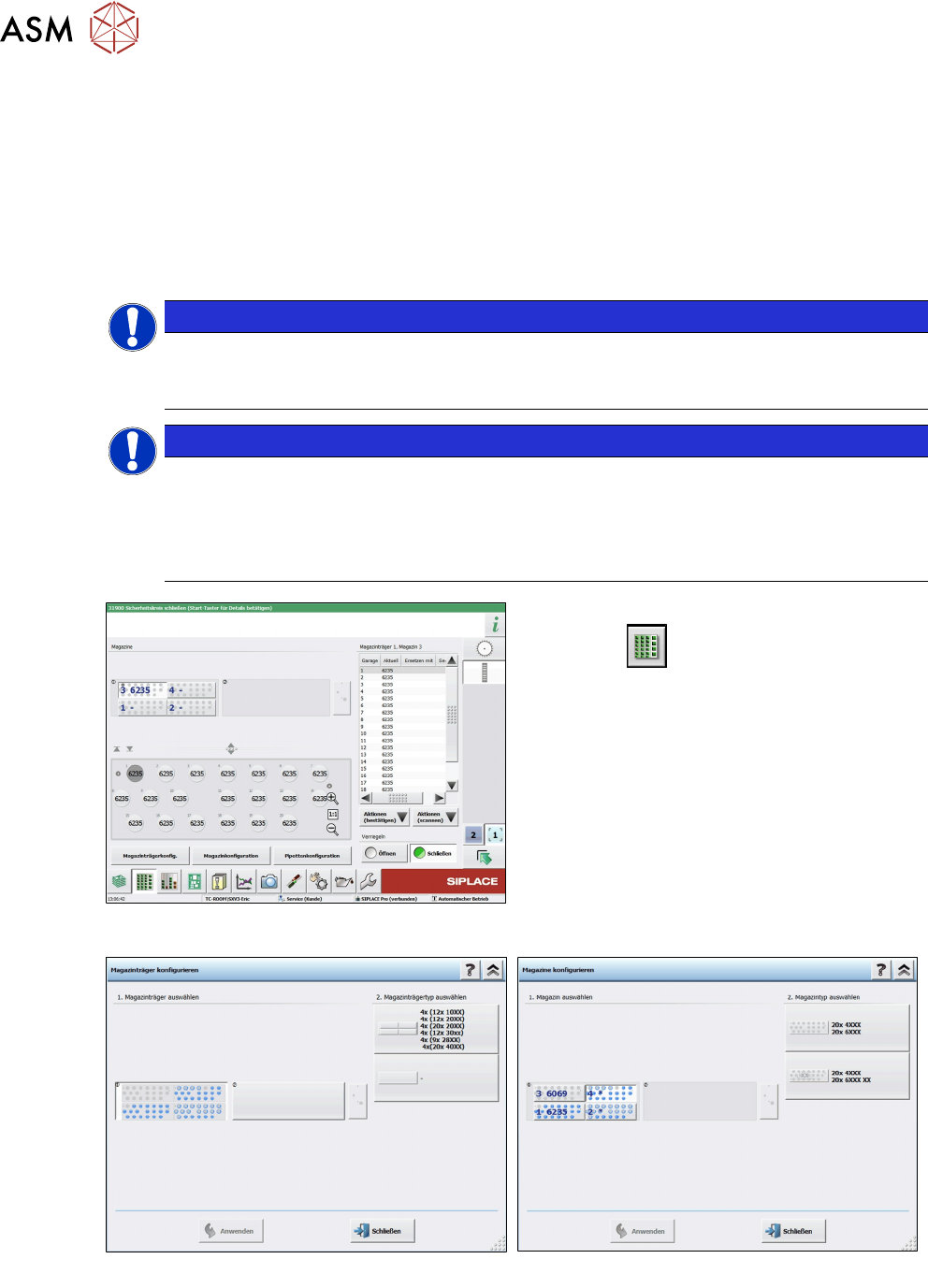

Abb.28: Menü Stellplatz Pipettenwechsler
Die Funktionen zum Pipettenwechsler finden
Sie im Menü .
► Wählen Sie die Buttons für die Menüs Ma-
gazinträgerkonfiguration, Magazinkonfi-
guration und Pipettenkonfiguration
(s.u.).
Abb.29: Menü: Magazinträger konfigurieren
Abb.30: Menü: Magazine konfigurieren
3 Einbau
3.4 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 35
Abb.31: Menü: Pipetten konfigurieren
3.4.2 Einstellungen
► Schalten Sie den Bestückautomaten am Hauptschalter ein.
3.4.2.1 SIPLACE Pro
Abb.32: Konfiguration Pipettenwechsler
► Konfigurieren Sie den Pipettenwechsler in der Rüstung in SIPLACE Pro.
