3 Einbau
3.2 Montage des Pipettenwechslers
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 31
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
3.2.2 Einbau

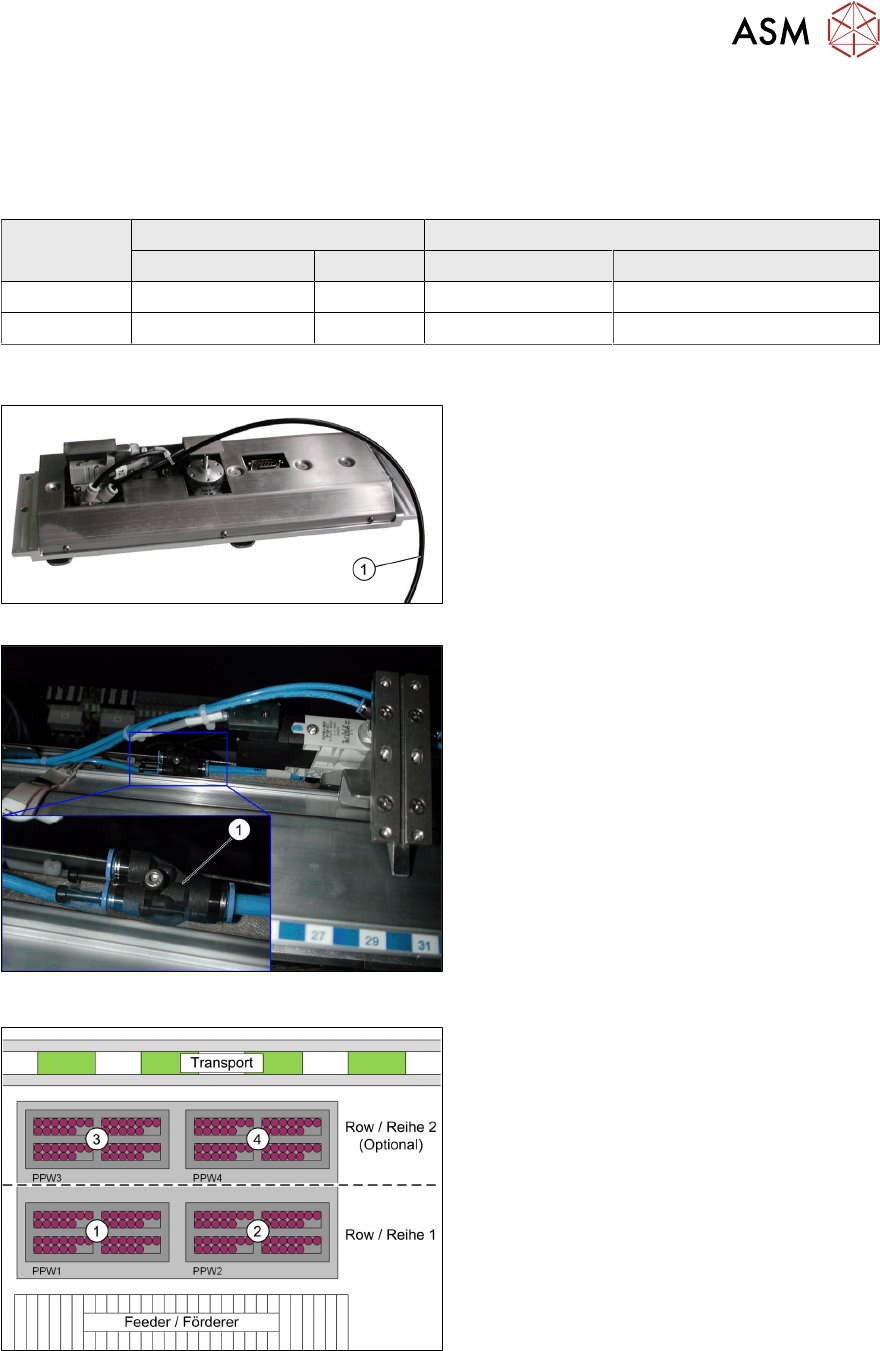

Abb.19: Druckluftschlauch
Abb.20: Druckluftschlauch angeschlossen
► Stecken Sie den Druckluftschlauch(1)
des Pipettenwechslers an.
Der Pipettenwechsler wird mit 4,5bar
Luftdruck versorgt.
Abb.21: Anschlüsse am Pipettenwechslers
► Schließen Sie die Anschlusskabel der
Pipettenwechsler nach folgender Zuord-
nung an:
1. Pipettenwechsler 1
2. Pipettenwechsler 2
3. Pipettenwechsler 3
4. Pipettenwechsler 4
3 Einbau
3.3 Montage zweite Reihe Pipettenwechsler
32 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020

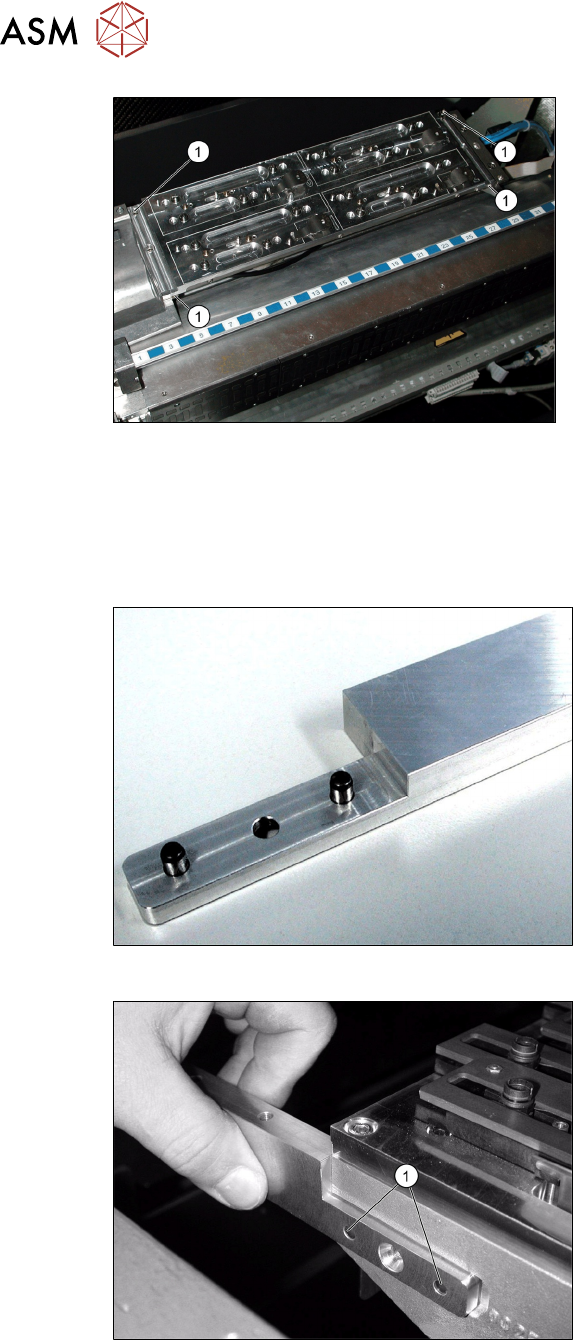

Abb.22: Eingesetzter Pipettenwechsler
► Setzen Sie den Pipettenwechsler ein und
schrauben Sie ihn fest (vier Schrau-
ben)(1).
► Setzen Sie die Magazine auf den
Pipettenwechsler.
3.3 Montage zweite Reihe Pipettenwechsler
Achten Sie bei der Montage der Halter für die zweite Pipettenwechsler-Reihe auf die korrekte Hö-
heneinstellung (siehe 3.1.1 "Höhe der Pipettenwechsler einstellen" [}29]).
Abb.23: Halter Mitte PPW 2te Reihe / SX [03066216-xx]
► Schlagen Sie die Passstifte (DIN 6325 -
5m5 x 20-St [00619868-xx]) in die ent-
sprechenden Bohrungen des Halters.
Abb.24: Schrauben am Halter
► Schrauben Sie den Halter wie im Bild
dargestellt an (Schrauben ISO 4762 -
M5x16-A2-70 [03042562-xx])(1).
3 Einbau
3.3 Montage zweite Reihe Pipettenwechsler
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 33
Abb.25: Stifte an der Halterung Pipettenabwurf
► Schlagen Sie die Stifte (DIN 6325 -
5m5 x 20-St) [00619868‑xx](1) in die
entsprechenden Bohrungen des Hal-
ters "Links PPW 2te Reihe komplett /
SX" [03066001‑xx].
Abb.26: Halter anschrauben
► Schrauben Sie den Halter wie im Bild
dargestellt mit den Schrauben (ISO
4762 - M5x16-A2-70) [03042562-xx](1)
an.
Abb.27: Anschluss Druckluft
► Schließen Sie den zweiten Pipetten-
wechsler an.
► Trennen Sie die Druckluftschlauch auf
und verbinden Sie beide Pipetten-
wechsler mithilfe eines Y‑Stücks(1)
wieder mit der Druckluftversorgung.
► Überprüfen Sie nach dem Einbau der "Verlängerung zweite Reihe PPW" die korrekte Höhe
(siehe 3.1.1 "Höhe der Pipettenwechsler einstellen" [}29]).
► Montieren Sie den PPW mit vier Schrauben (M5x14).
