2 Kurzbeschreibung 2.2 Voraussetzungen 22 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 Übersicht PPW SX2 Abb.9: PPW – Konfiguration SIPLACE SX2 Stellplatz 1/2 (Locatio…
2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 21
2.1.2 Übersicht Pipettenwechsler
HINWEIS
PPW-Pakete
Für jeden PPW muss jeweils ein Paket bestellt werden.
Übersicht PPW SX1

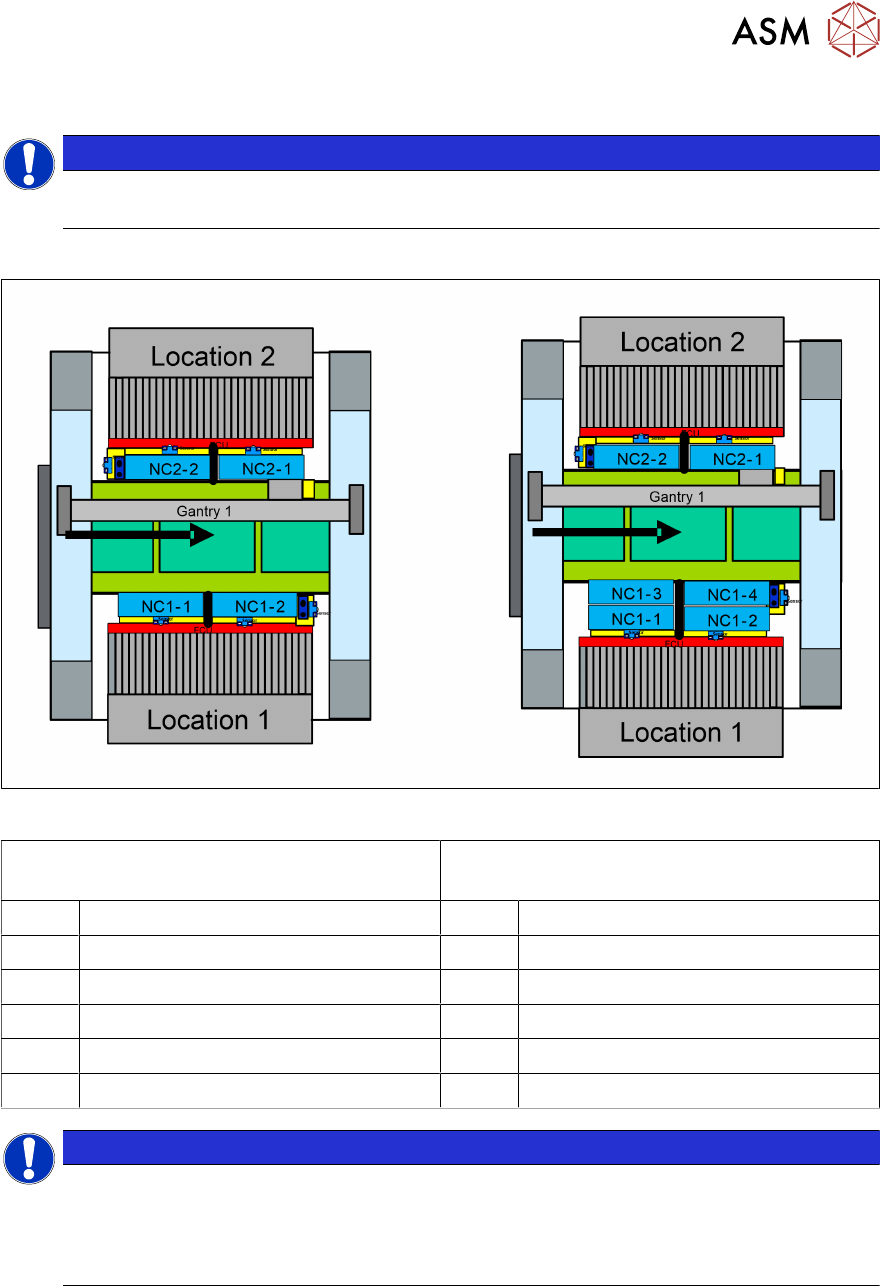

Abb.8: PPW - Konfiguration SIPLACE SX1
Stellplatz 1/2 (Location 1/2), innere Tischposi-
tion
Stellplatz 1 (Location 1), äußere Tischposition
Stellplatz 2 (Location 2) innere Tischposition
NC1-1 Stellplatz 1 PPW-Position 1 NC1-1 Stellplatz 1 PPW-Position 1
NC1-2 Stellplatz 1 PPW-Position 2 NC1-2 Stellplatz 1 PPW-Position 2
NC2-1 Stellplatz 2 PPW-Position 1 NC1-3 Stellplatz 1 PPW-Position 3
NC2-2 Stellplatz 2 PPW-Position 2 NC1-4 Stellplatz 1 PPW-Position 4
NC2-1 Stellplatz 2 PPW-Position 1
NC2-2 Stellplatz 2 PPW-Position 2
HINWEIS
Pipettenwechsler - 1. und 2. Reihe
Für beide Stellplätze gilt:
► Die PPW auf Position 1 und 2 bilden zusammen die 1. PPW-Reihe.
► Die PPW auf Position 3 und 4 bilden zusammen die optionale 2. PPW-Reihe.
2 Kurzbeschreibung
2.2 Voraussetzungen
22 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
Übersicht PPW SX2
Abb.9: PPW – Konfiguration SIPLACE SX2
Stellplatz 1/2 (Location 1/2), innere Tischposi-
tion
Stellplatz 1/2 (Location 1/2), äußere Tischposi-
tion
NC1-1 Stellplatz 1 PPW-Position 1 NC1-1 Stellplatz 1 PPW-Position 1
NC1-2 Stellplatz 1 PPW-Position 2 NC1-2 Stellplatz 1 PPW-Position 2
NC2-1 Stellplatz 2 PPW-Position 1 NC1-3 Stellplatz 1 PPW-Position 3
NC2-2 Stellplatz 2 PPW-Position 2 NC1-4 Stellplatz 1 PPW-Position 4
NC2-1 Stellplatz 2 PPW-Position 1
NC2-2 Stellplatz 2 PPW-Position 2
HINWEIS
Pipettenwechsler - 1. und 2. Reihe
Für beide Stellplätze gilt:
► Die PPW auf Position 1 und 2 bilden zusammen die 1. PPW-Reihe.
► Die PPW auf Position 3 und 4 bilden zusammen die optionale 2. PPW-Reihe.
2.2 Voraussetzungen
●
SW ab 703.xx
●
Bestückköpfe SIPLACE C&P20P/P2
●
FCU [03170631-xx]
2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 23
2.3 Lieferumfang
2.3.1 SIPLACE CPP
HINWEIS
Für jede PPW-Position muss das entsprechende Paket bestellt werden (siehe Hinweise).
Pipettenwechsler für Position 1 und 2
Pipettenwechsler SIPLACE CPP (1. Reihe / Pos. 1 und 2) 00519841-xx
1 PPW CPx/alle Kurze BG 03147925-xx
3 Pipettenmagazin Typ20xx/20 3 Pos.Marken 03226630-xx
1 Pipettenmagazin Typ 28xx 03065782-xx
1 Montageanleitung Pipettenwechsler SIPLACE SX-Serie 00196578-xx
HINWEIS
Je ein Paket [00519841-xx] für Position 1 und 2
Für Pos.1 benötigen Sie das Paket [00519841-xx] einmal und für Pos.2 das Paket
[00519841-xx] noch einmal.
Pipettenwechsler für Position 3 und 4
Pipettenwechsler SIPLACE CPP (2. Reihe / Pos. 3 und 4) 00519842-xx
1 PPW CPx/alle Kurze BG 03147925-xx
3 Pipettenmagazin Typ20xx/20 3 Pos.Marken 03226630-xx
1 Pipettenmagazin Typ 28xx 03065782-xx
1 Halter PW / Abwurfbox einstellbar 03032820-xx
1 Halter Links PW 2te Reihe komplett / SX 03066001-xx
1 Halter Mitte PW 2te Reihe komplett / SX 03066297-xx
4 ISO 8734 - 5 x 16 - A-ST 03015783-xx
4 ISO 4762 - M 5 x 16-A2-70 03042562-xx
1 Montageanleitung Pipettenwechsler SIPLACE SX-Serie 00196578-xx
HINWEIS
Verschiedene Pakete für Position 3 und 4
Für Pos.3 benötigen Sie das Paket [00519842‑xx] einmal.
Ist dieses Paket an Pos.3 montiert, dann benötigt man für Pos.4 nur das Paket [00519841‑xx]
einmal.
