3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 29
3 Einbau
3.1 Vorbereitende Arbeiten
► Docken Sie den BE-Wagen ab.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}12]
► Entnehmen Sie alle Pipetten- und Bauteileabwurfbehälter am entsprechenden Stellplatz.
► Falls am entsprechenden Stellplatz eine stationäre Kamera eingebaut ist, nehmen Sie das
Oberteil der Kamera ab. Die Maschine muss dazu ausgeschaltet sein!
3.1.1 Höhe der Pipettenwechsler einstellen
Für die Pipettenwechsler in Position 1 und 2 befinden sich die Auflagen für den PPW Grundaufbau
am BE-Einzug. Die Einbauhöhe wird über Unterlegbleche eingestellt und muss vor der Montage
überprüft werden.
HINWEIS
Verkratzen der Magnetleiste
Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innen-
messung nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
Abb.16: Abstandsmessung
► Messen Sie den Abstand zwischen der
Auflagefläche des Pipettenwechslers
und der Führungsschiene des Portals.
– Für Standard-Portale muss der
Abstand 199,8+/‑0,2mm betragen.
– Für 40mm-Portale mit VHF muss
der Abstand 211,8+/‑0,2mm betra-
gen.
► Passen Sie bei Bedarf das Maß durch
Einlegen von Abstimmplatten (0,3mm)
an.
3 Einbau
3.2 Montage des Pipettenwechslers
30 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
3.2 Montage des Pipettenwechslers
3.2.1 Vorbereitung
► Wenn vorhanden: Kontrollieren Sie die Schalter am Pipettenwechsler.
3.2.1.1 Jumper am Pipettenwechsler einstellen
HINWEIS
Vor dem Einbau einstellen
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der Pipettenwechsler als Ersatzteil eingebaut, dann muss der Jumper an der
SIPLACE SX1/SX2 V3 immer auf Pin 2-3 gesteckt sein.

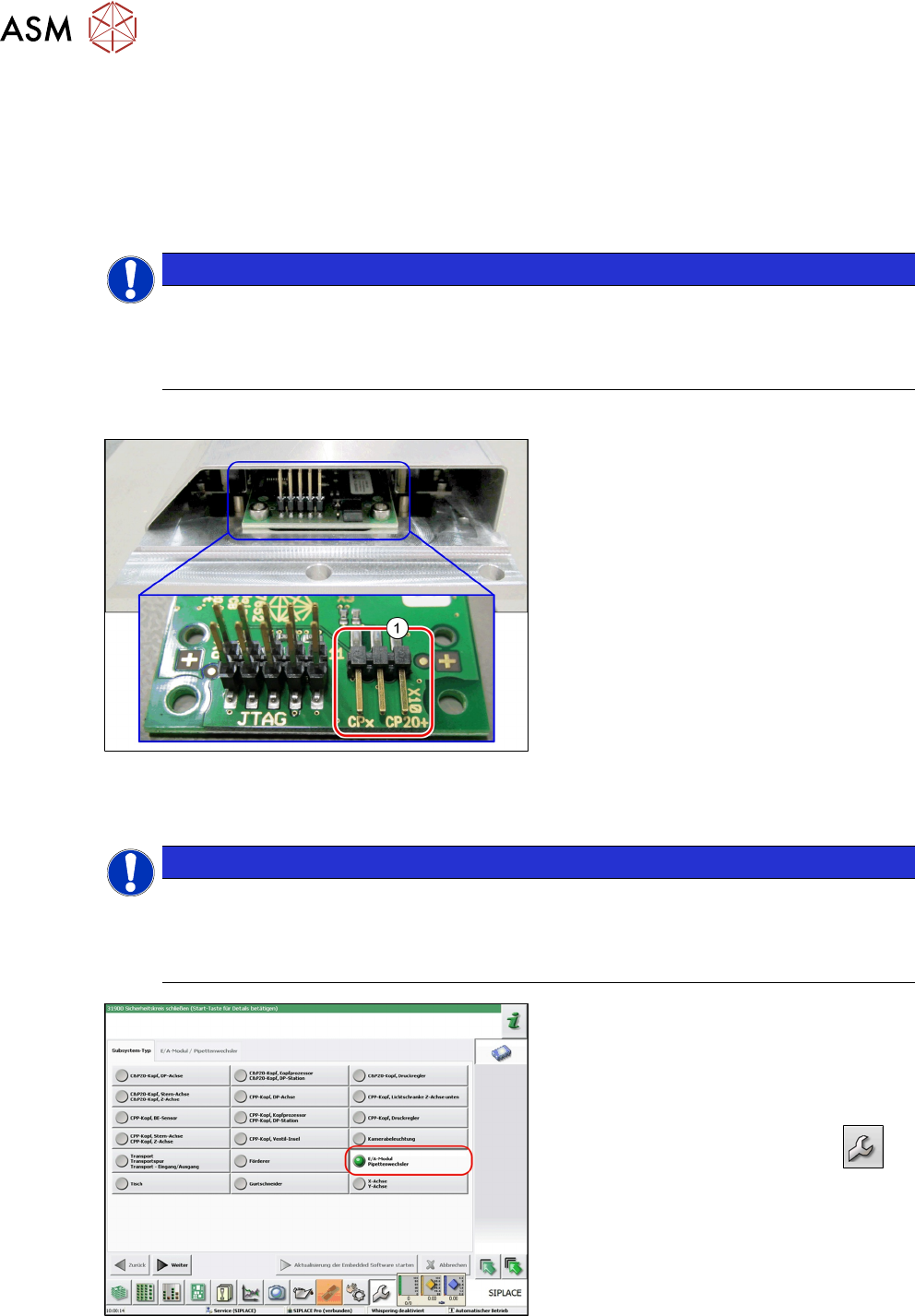

Übersicht
Abb.17: Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der
Jumper X10 eingestellt werden:
●
Pipettenwechsler Grundaufbau
CPx ‑ kurz [03147925‑xx]
(ersetzt [03103649‑xx], [03062463‑xx])
●
Pipettenwechsler Grundaufbau
CPx – lang [03147324-xx]
●
Pipettenwechsler Grundaufbau
CPx – lang [03103514-xx]
Vorbereitung
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteu-
erung eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
Abb.18: EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit
EA-Modul-Ansteuerung vorliegt gehen Sie
wie folgt vor:
► Wechseln Sie in die Bedienebene Ser-
vice.
► Klicken Sie auf die Schaltfläche .
► Klicken Sie auf die Schaltfläche
Embedded Software.
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhan-
den, dann steht bei E/A-Modul der Ein-
trag Pipettenwechsler.
3 Einbau
3.2 Montage des Pipettenwechslers
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 31
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
3.2.2 Einbau
Abb.19: Druckluftschlauch
Abb.20: Druckluftschlauch angeschlossen
► Stecken Sie den Druckluftschlauch(1)
des Pipettenwechslers an.
Der Pipettenwechsler wird mit 4,5bar
Luftdruck versorgt.
Abb.21: Anschlüsse am Pipettenwechslers
► Schließen Sie die Anschlusskabel der
Pipettenwechsler nach folgender Zuord-
nung an:
1. Pipettenwechsler 1
2. Pipettenwechsler 2
3. Pipettenwechsler 3
4. Pipettenwechsler 4
