2 Kurzbeschreibung 2.5 Benötigte Arbeitszeit 28 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
2 Kurzbeschreibung
2.4 Benötigte Werkzeuge
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 27
2.4 Benötigte Werkzeuge
●
Satz Inbusschlüssel
●
Satz Schraubendreher
●
Satz TORX-Schlüssel
●
Spitzzange
●
Hammer
2.5 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 3 Stunden.
Die Stillstandszeit der Maschine beträgt dabei ca. 2 Stunden.
Hinzu kommen ggf. Programmierarbeiten am SIPLACE Pro-Rechner.
2 Kurzbeschreibung
2.5 Benötigte Arbeitszeit
28 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 29
3 Einbau
3.1 Vorbereitende Arbeiten
► Docken Sie den BE-Wagen ab.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}12]
► Entnehmen Sie alle Pipetten- und Bauteileabwurfbehälter am entsprechenden Stellplatz.
► Falls am entsprechenden Stellplatz eine stationäre Kamera eingebaut ist, nehmen Sie das
Oberteil der Kamera ab. Die Maschine muss dazu ausgeschaltet sein!
3.1.1 Höhe der Pipettenwechsler einstellen
Für die Pipettenwechsler in Position 1 und 2 befinden sich die Auflagen für den PPW Grundaufbau
am BE-Einzug. Die Einbauhöhe wird über Unterlegbleche eingestellt und muss vor der Montage
überprüft werden.
HINWEIS
Verkratzen der Magnetleiste
Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innen-
messung nicht die Magnetleiste berührt, da diese sonst verkratzen kann!

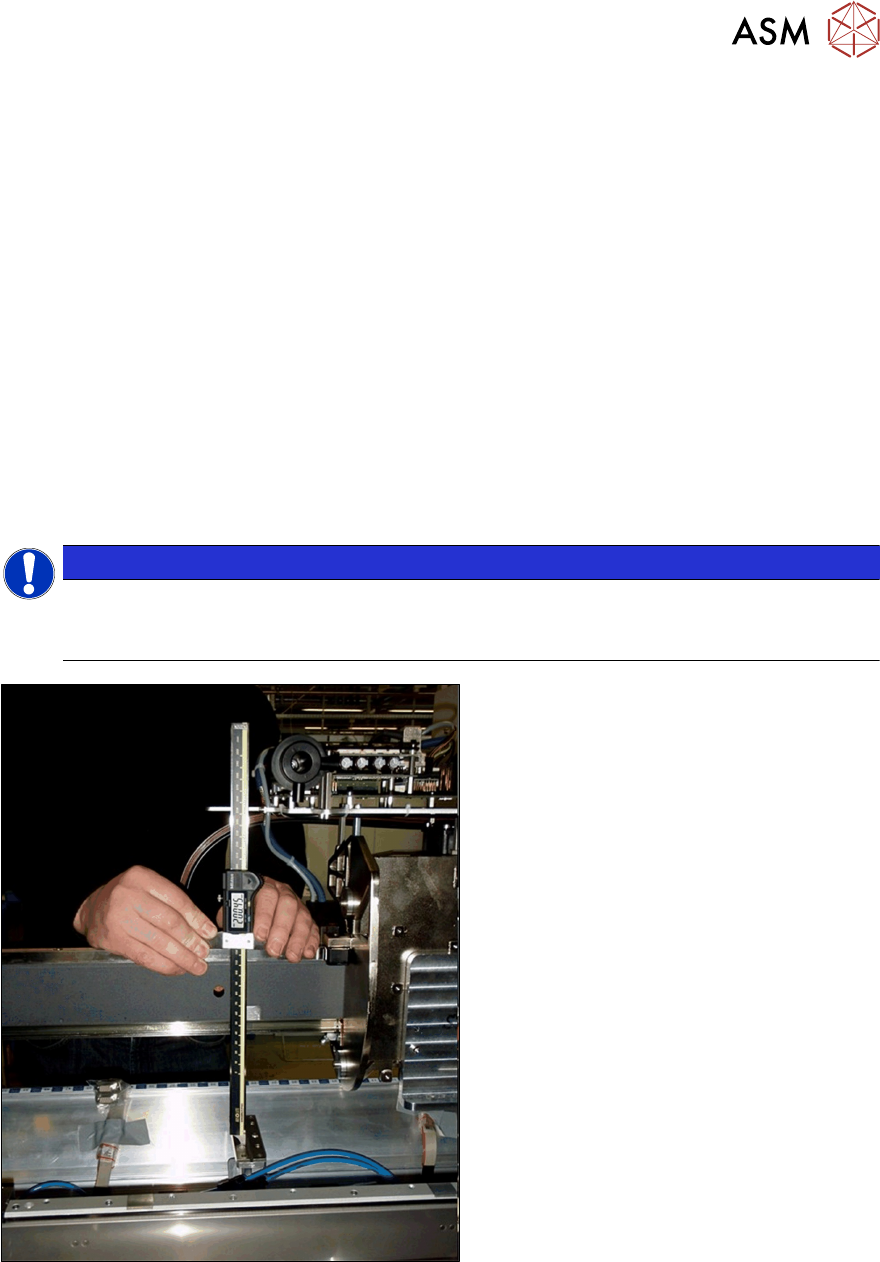

Abb.16: Abstandsmessung
► Messen Sie den Abstand zwischen der
Auflagefläche des Pipettenwechslers
und der Führungsschiene des Portals.
– Für Standard-Portale muss der
Abstand 199,8+/‑0,2mm betragen.
– Für 40mm-Portale mit VHF muss
der Abstand 211,8+/‑0,2mm betra-
gen.
► Passen Sie bei Bedarf das Maß durch
Einlegen von Abstimmplatten (0,3mm)
an.
