2 Kurzbeschreibung 2.1 Produktbeschreibung Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 21 2.1.2 Übersicht Pipettenwechsler HINWEIS PPW-Pakete Für jeden PPW muss jeweil…
2 Kurzbeschreibung
2.1 Produktbeschreibung
20 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
2.1.1.1 SX1/SX2 V2 ab Maschinen-Nr. Nxxxx
Ab Maschinen-Nr. Nxxxx sind folgende Komponenten neu:
●
Stromversorger (inkl. Option 110V)
●
Stationsrechner
●
E/A-Modul
●
MGCU
Details finden Sie in den entsprechenden Kapiteln dieser Anleitung.
2.1.1.2 Seriennummer des Moduls

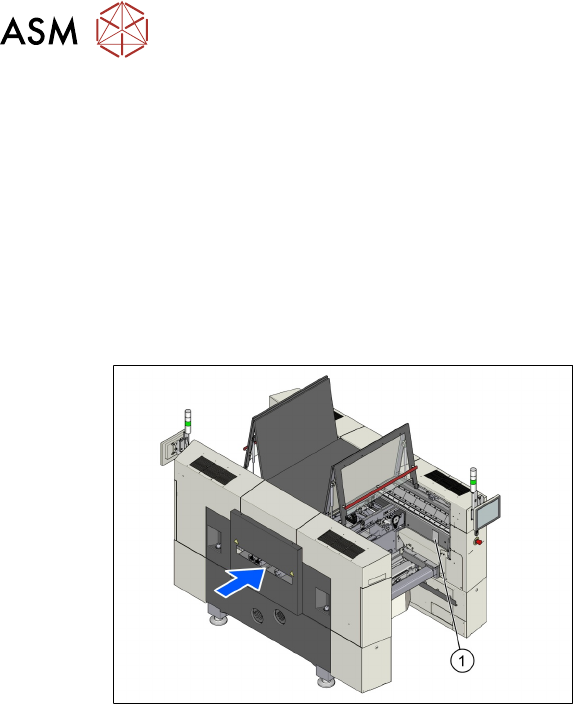

Abb.7: Seriennummer
Die Seriennummer Ihres Bestückautomaten
finden Sie auf dem Typenschild(1).
2 Kurzbeschreibung
2.1 Produktbeschreibung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 21
2.1.2 Übersicht Pipettenwechsler
HINWEIS
PPW-Pakete
Für jeden PPW muss jeweils ein Paket bestellt werden.
Übersicht PPW SX1
Abb.8: PPW - Konfiguration SIPLACE SX1
Stellplatz 1/2 (Location 1/2), innere Tischposi-
tion
Stellplatz 1 (Location 1), äußere Tischposition
Stellplatz 2 (Location 2) innere Tischposition
NC1-1 Stellplatz 1 PPW-Position 1 NC1-1 Stellplatz 1 PPW-Position 1
NC1-2 Stellplatz 1 PPW-Position 2 NC1-2 Stellplatz 1 PPW-Position 2
NC2-1 Stellplatz 2 PPW-Position 1 NC1-3 Stellplatz 1 PPW-Position 3
NC2-2 Stellplatz 2 PPW-Position 2 NC1-4 Stellplatz 1 PPW-Position 4
NC2-1 Stellplatz 2 PPW-Position 1
NC2-2 Stellplatz 2 PPW-Position 2
HINWEIS
Pipettenwechsler - 1. und 2. Reihe
Für beide Stellplätze gilt:
► Die PPW auf Position 1 und 2 bilden zusammen die 1. PPW-Reihe.
► Die PPW auf Position 3 und 4 bilden zusammen die optionale 2. PPW-Reihe.
2 Kurzbeschreibung
2.2 Voraussetzungen
22 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020
Übersicht PPW SX2
Abb.9: PPW – Konfiguration SIPLACE SX2
Stellplatz 1/2 (Location 1/2), innere Tischposi-
tion
Stellplatz 1/2 (Location 1/2), äußere Tischposi-
tion
NC1-1 Stellplatz 1 PPW-Position 1 NC1-1 Stellplatz 1 PPW-Position 1
NC1-2 Stellplatz 1 PPW-Position 2 NC1-2 Stellplatz 1 PPW-Position 2
NC2-1 Stellplatz 2 PPW-Position 1 NC1-3 Stellplatz 1 PPW-Position 3
NC2-2 Stellplatz 2 PPW-Position 2 NC1-4 Stellplatz 1 PPW-Position 4
NC2-1 Stellplatz 2 PPW-Position 1
NC2-2 Stellplatz 2 PPW-Position 2
HINWEIS
Pipettenwechsler - 1. und 2. Reihe
Für beide Stellplätze gilt:
► Die PPW auf Position 1 und 2 bilden zusammen die 1. PPW-Reihe.
► Die PPW auf Position 3 und 4 bilden zusammen die optionale 2. PPW-Reihe.
2.2 Voraussetzungen
●
SW ab 703.xx
●
Bestückköpfe SIPLACE C&P20P/P2
●
FCU [03170631-xx]
