2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 25
2.3.3 SIPLACE TwinHead
Pipettenwechsler TwinHead (1. Reihe / Pos.1 und 2) 00519845-xx
1 Pipettenwechsler komplett / TwinHead 03062452-xx
1 Magazinhalter komplett / PPW P&P 03062453-xx
3 Magazin komplett / 2 Pipetten P&P 03005191-xx
1 Magazin komplett / 1 Pipette P&P 03001807-xx
4 ISO4762-M5x14-8.8, verz., DSP 03069114-xx
1 Montageanleitung Pipettenwechsler SIPLACE SX-Serie 00196578-xx
HINWEIS
Je ein Paket [00519845‑xx] für Position 1 und 2
Für Pos.1 benötigen Sie das Paket [00519845‑xx] einmal und für Pos.2 das Paket
[00519845‑xx] noch einmal.
2.3.4 Optional: Verlängerung zweite Pipettenwechsler-Reihe (SIPLACE CPP,
C&P20 P/P2)
HINWEIS
Verlängerung 2te Reihe PPW-SX1/2 [03085718‑xx]
Die "Verlängerung 2te Reihe PPW-SX1/2" [03085718‑xx] ist bereits in folgenden Paketen
für Pos.3 und4 enthalten.
► Pipettenwechsler SIPLACE CPP (2. Reihe / Pos. 3 und 4) [00519842-xx]
► Pipettenwechsler SIPLACE C&P20 (2. Reihe / Pos. 3 und 4) [00519843-xx]
ð Die Verlängerung kann aber auch extra bestellt werden.
Verlängerung 2te Reihe PPW-SX1/2 03085718‑xx
1 Halter PPW / Abbwurfbox einstellbar 03032820-02
1 Halter Links PW 2te Reihe komplett / SX 03066001-01
1 Halter Mitte PW 2te Reihe komplett / SX 03066297-01
4 DIN 6325 - 5m6 x 16-St 00359348-01
4 ISO 4762 - M 5 x 16-A2-70 03042562-01
2 Kurzbeschreibung
2.3 Lieferumfang
26 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020

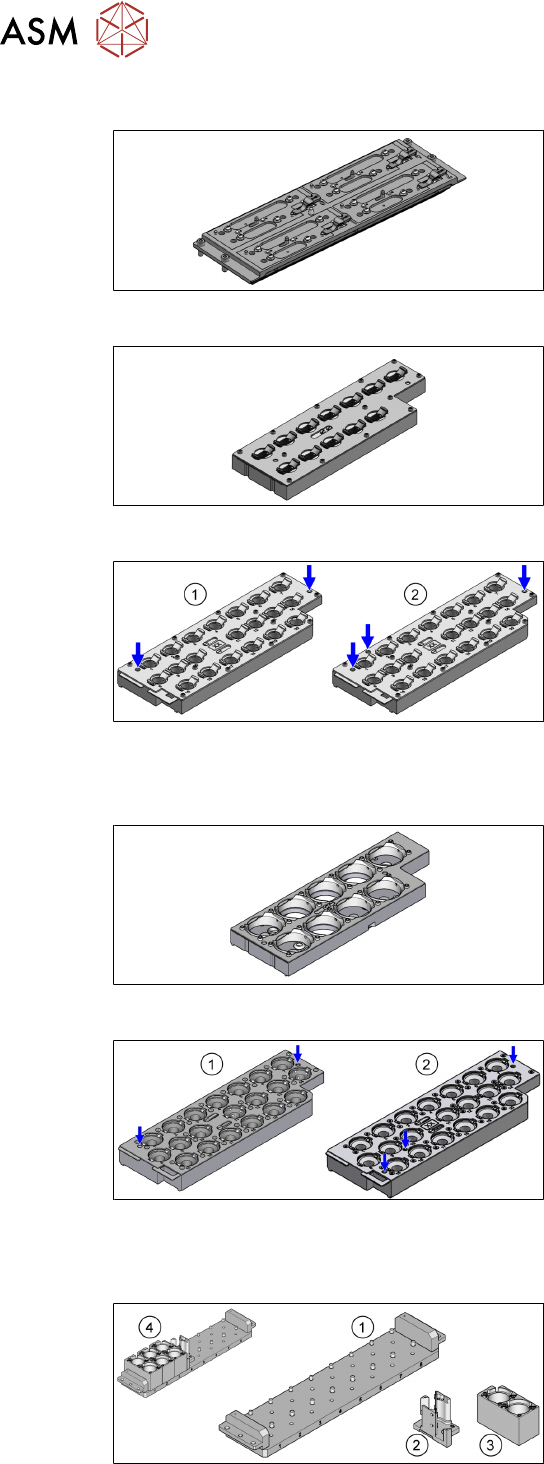

2.3.5 Pipettenwechsler – Übersicht
Abb.10: Pipettenwechsler CPx kurz [03147925‑xx]
Pipettenwechsler-Grundaufbau (kurze Bauform)
für alle CPx-Bestückköpfe
Abb.11: 20xx-Magazin [03066107-xx]
Magazin für 12 Pipetten der 20xx-Reihe
Abb.12: 20xx-Magazin mit zwei und drei Marken
Magazin für 20 Pipetten der 20xx-Reihe
●
Magazin mit zwei Marken [03135469‑xx]
●
Magazin mit drei Marken [03226630‑xx]
Das Magazin [03226630‑xx] mit drei Marken kann an der SIPLACE SX V1/V2 ab SW 713.0 und an
allen SIPLACE SX V3 verwendet werden.
Abb.13: 28xx-Magazin [03065782-xx]
Magazin für Pipetten der 28xx-Reihe
Abb.14: 40xx/60xx-Magazin – mit zwei und drei Marken
Magazin für Pipetten der 40xx/60xx-Reihe
1. Magazin mit zwei Marken [03101503‑xx]
2. Magazin mit drei Marken [03218226‑xx]
Das Magazin [03218226‑xx] mit drei Marken kann an der SIPLACE SX V1/V2 ab SW 713.0 und an
allen SIPLACE SX V3 verwendet werden.
Abb.15: Pipettenwechsler TwinStar (kurz) [03062452‑xx]
1. Pipettenwechsler TwinStar (kurz)
[03062452‑xx]
2. Magazin für 1 Pipette [03001807-xx]
3. Magazin für 2 Pipetten [03005191-xx]
4. Pipettenwechsler in Standardkonfiguration
1x Magazin für 1 Pipette
3x Magazin für 2 Pipetten
2 Kurzbeschreibung
2.4 Benötigte Werkzeuge
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Nozzle Changer Pipettenwechsler 06/2020 27
2.4 Benötigte Werkzeuge
●
Satz Inbusschlüssel
●
Satz Schraubendreher
●
Satz TORX-Schlüssel
●
Spitzzange
●
Hammer
2.5 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 3 Stunden.
Die Stillstandszeit der Maschine beträgt dabei ca. 2 Stunden.
Hinzu kommen ggf. Programmierarbeiten am SIPLACE Pro-Rechner.
