Einstellung der Zahnriemenspannung (Fortsetzung)
Gewichts-, Breiten- und Spanndaten des Zahnriemens
Modell
X-Achse Y-Achse
Gewicht
(g/m)
Breite
(mm/R)
Spannweite
(mm)
Gewicht
(g/m)
Breite
(mm/R)
Spannweite
(mm)
E2 1,3 9 289 1,3 9 289
E3 1,3 9 405 1,3 9 405
E4 1,3 9 502 1,3 9 502
E6 1,3 12 605 1,3 12 605
E6 1,3 12 722 1,3 12 605
R3 / R3V 1,3 9 405 1,3 9 405
R4 / R4V 1,3 9 502 1,3 9 502
R6 / R6V 1,3 12 722 1,3 12 605
PRO 1,3 12 533 1,3 12 514
Schrauben-Drehmoment-Spezifikationen
Beziehen Sie sich bei Bedarf auf diese Drehmomentangaben.
Schraubentyp Sechskant Kreuzschlitz
Größe M3 M4 M5 M6 M3 M4
Drehmoment
3,9N•m
(40 kgf/cm)
(34,5 in.-lb)
5,9N•m
(60 kgf/cm)
(52,2 in.-lb)
7,8N•m
(80 kgf/cm)
(69,0 in.-lb)
11,8N•m
(120 kgf/cm)
(104,4 in.-lb)
1,2N•m
(12 kgf/cm)
(10,6 in.-lb)
1,6N•m
(16 kgf/cm)
(12,2 in.-lb)
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
16
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

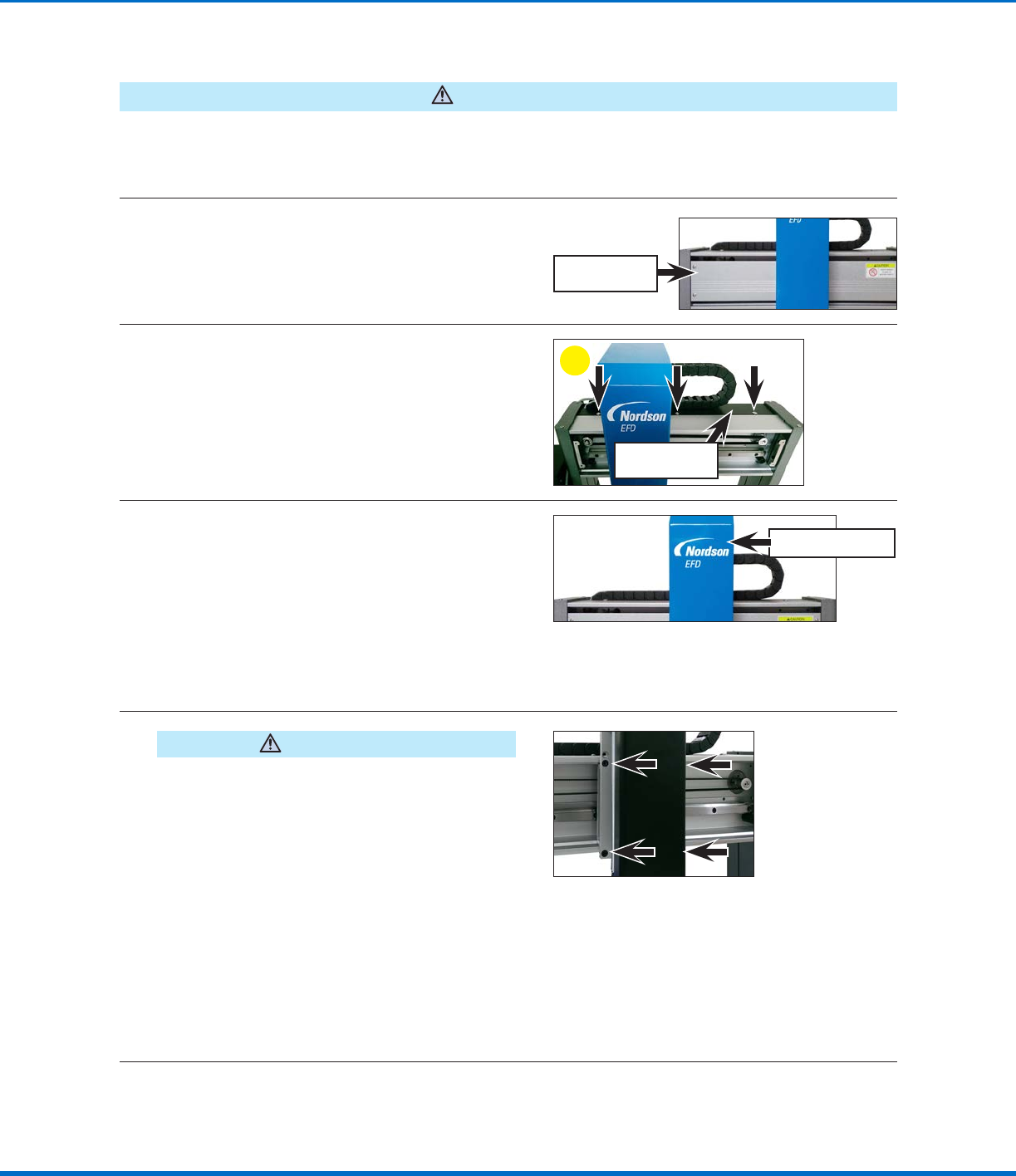

Austausch von Zahnriemen und Motor: X-Achse
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
Entfernen der Abdeckungen der X- und Z-Achse
1
Entfernen Sie die vordere X-Achsenabdeckung.
Ausführliche Anweisungen nden Sie unter
„Entfernen der vorderen X-Achsenabdeckung“
auf Seite4.
Vordere X-Achsen-
abdeckung
2
a. Entfernen Sie die 6 Schrauben, mit denen
die hintere X-Achsenabdeckung befestigt
ist: 3 oben und 3 unten.
b. Entfernen Sie die hintere
X-Achsenabdeckung, indem Sie sie von
der Rückseite des Roboters in Y-Richtung
abziehen.
a
Hintere X-Achsen-
abdeckung
3
Entfernen Sie die Z-Achsenabdeckung.
Ausführliche Anweisungen nden Sie bei Bedarf
in den folgenden Verfahren:
• „Entfernen der Z-Achsenabdeckung (alle
Geräte außer der R / RV Series)“ auf Seite8
• „Entfernen der Z-Achsenabdeckung (nur R /
RV Series)“ auf Seite10
Z-Achsenabdeckung
Austausch des Zahnriemens der X-Achse
4
VORSICHT
Gefahr von Sach- oder Personenschäden. Das
Z-Achsen-Modul ist schwer und fällt herunter, wenn
es nicht festgehalten wird. Nordson EFD empehlt,
dass das Z-Achsen-Modul beim Ausbau von einem
Assistenten gehalten wird.
Halten Sie das Z-Achsen-Modul fest und
entfernen Sie die 4 Schrauben an der linken und
rechten Seite des Z-Achsen-Moduls, mit denen
es an der X-Achsen-Linearführung befestigt ist.
HINWEIS: Nordson EFD empehlt, dass
das Z-Achsen-Modul von einem Assistenten
gehalten wird. Alternativ können Sie das
Z-Achsen-Modul vorsichtig so auf dem Roboter
positionieren, dass keine Verbindungen unter
Spannung stehen.
Fortsetzung auf der nächsten Seite
17
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme

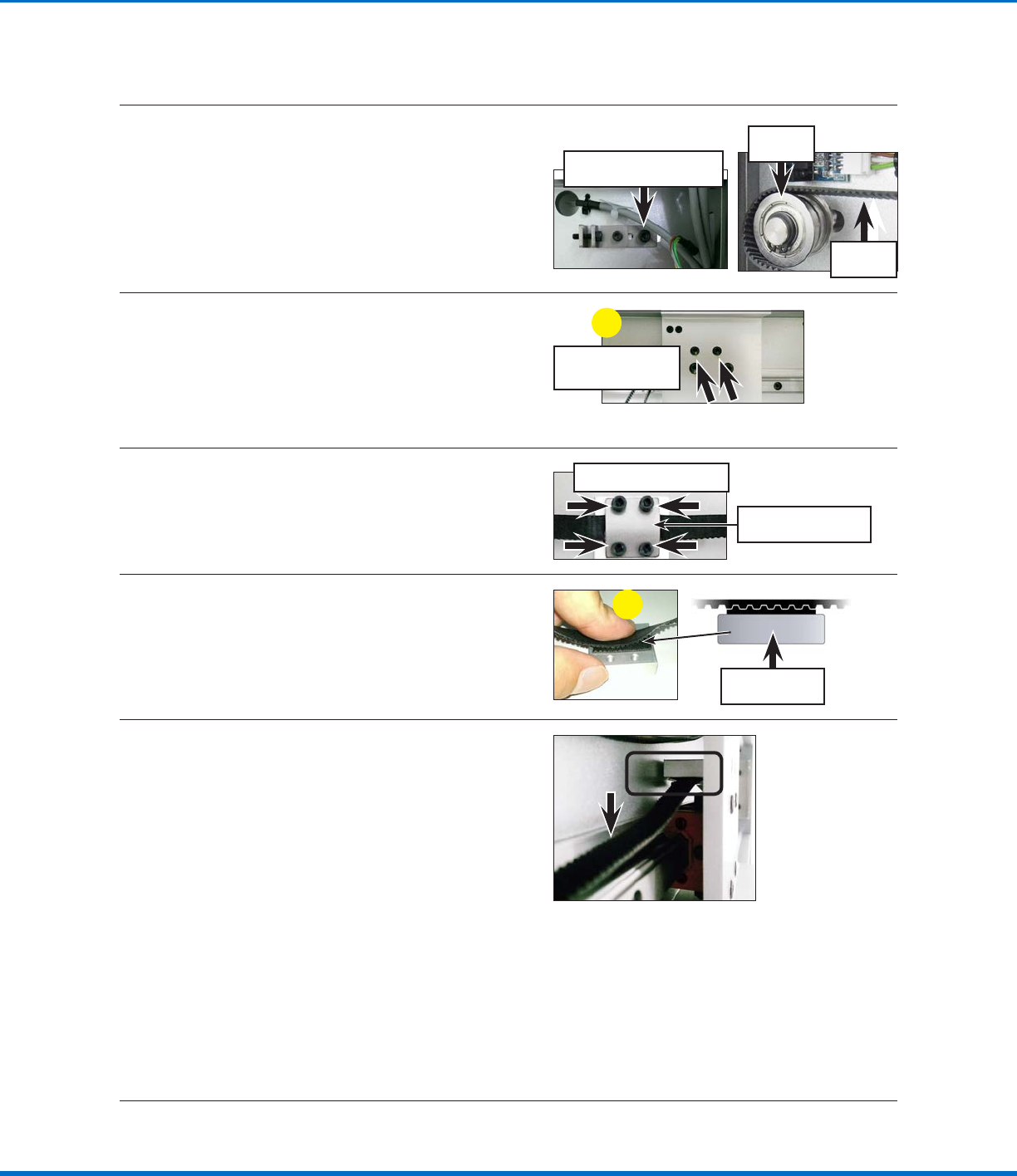

Austausch von Zahnriemen und Motor: X-Achse (Fortsetzung)
5
Lösen Sie die Befestigungsschraube des
Zahnriemensatzes hinten an der X-Achse, um
den Zahnriemen von der Umlenkrolle zu lösen.
Dadurch wird der Zahnriemen ausreichend
gelöst, um ihn von der Umlenk- und der
Zahnriemenrolle zu entfernen.
HINWEIS: Die Schraube muss nur gelöst und
nicht vollständig entfernt werden.
Zahn-
riemen
Umlenk-
rolle
Befestigungsschraube für
Zahnriemeneinstellsatz
6
a. Entfernen Sie die 2 Schrauben, mit denen
die Zahnriemenbasis befestigt ist, und
nehmen Sie die Basis von der X-Achsen-
Linearführungsplatte ab.
b. Bringen Sie den Zahnriemen und die
Zahnriemenbasis in einen vom Roboter
entfernten Arbeitsbereich.
Befestigungsschrauben
für Zahnriemenbasis
a
7
Entfernen Sie die 4 Schrauben, mit denen die
Zahnriemenabdeckung an der Zahnriemenbasis
befestigt ist, und entfernen Sie den alten
Zahnriemen aus der Baugruppe.
Zahnriemenbasis
Zahnriemenabdeckung
8
a. Richten Sie das Sägezahnmuster des neuen
Zahnriemens am Sägezahnmuster auf der
Zahnriemenbasis aus.
b. Befestigen Sie die Zahnriemenabdeckung
mit den zuvor entfernten 4 Schrauben an der
Zahnriemenbasis.
a
Zahnriemenbasis
9
a. Bewegen Sie den Zahnriemen und die
Zahnriemenbasis hinter die X-Achsen-
Linearführungsbasis. Beachten Sie:
• Die Sägezahnmuster auf den Innenseiten
der Zahnriemenschleife müssen einander
zugewandt sein.
• Die Zahnriemenabdeckung muss zum
Boden zeigen.
• Der Abschnitt des Zahnriemens, der an
der Zahnriemenbasis befestigt ist, muss
die untere Ebene des Riemens sein.
b. Legen Sie den Zahnriemen um die Umlenk-
und die Zahnriemenrolle und befestigen Sie
dann die Zahnriemenbasis mit den zuvor
entfernten 2 Schrauben an der Platte der
X-Achsen-Linearführung.
HINWEIS: Der Zahnriemen sollte locker sein
und unterhalb der Zahnriemenbasis hängen.
Fortsetzung auf der nächsten Seite
Austausch des Zahnriemens der X-Achse (Fortsetzung)
