Ersatzteile
• Die meisten Ersatzteile sind nach Robotermodell in Hardware-Sätzen zusammengefasst. Siehe „Hardware-Sätze“
auf Seite38.
• Die Leiterplatten (PCBs) sind für alle Modelle geeignet und in einem eigenständigen Satz erhältlich. Siehe
„Leiterplatten-Satz“ auf Seite39.
• Andere verfügbare Sätze sind für jedes Robotermodell spezisch. Siehe „Modellspezische Sätze“ auf Seite39.

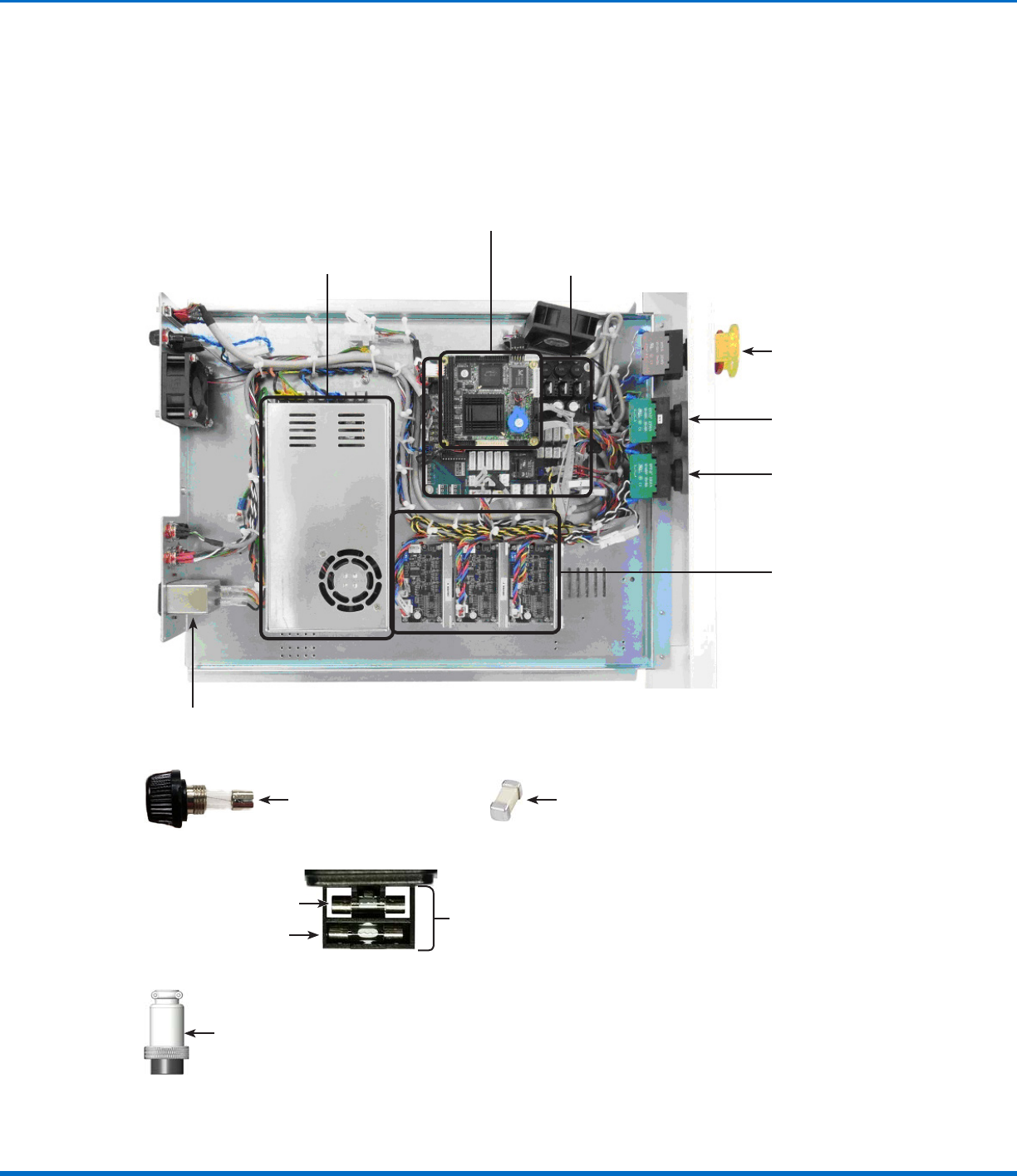

Leiterplatten für
Motorantrieb
Netztei
NOT-AUS Taster
Leiterplatte A
Leiterplatte B (die größere Leiterplatte unter
Leiterplatte A)
PURGE-Taster
START-Taster
Sicherung, 20 mm, 4 A
Ersatzsicherung
Baugruppe, Sicherungshalter mit
Ersatzsicherung
Feinsicherung, E/A, 125 mASicherung, 20 mm, 3 A
Kurzschluß-Stecker
Stromversorgungsmodul
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
38
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ersatzteile (Fortsetzung)
Hardware-Satz-Inhalt
Komponentengruppe
Die Hardware-Sätze für diese Modelle enthalten
PRO
E2 / E2V
Nur
E3–E6 / E3–E6V
(nicht E2 / E2V)
R / RV
Mechanisch
Hardware-Satz (Schrauben für eine Bleistift- oder
CCD-Kamera)
X X X
Riemen-Satz
X X X X
Schmier-Satz
X X X X
Motor, Z-Achse
X X X X
Motor, Y-Achse
X X X X
Motor, X-Achse
X X X X
Motor, R-Achse
X
Feder, Standard
X X
Feder, 6 kg
X
Elektrische Schalter
START-Taster
X X X X
NOT-AUS-Taster
X X X X
PURGE-Taster X X X X
Optischer Schalter
X X X X
Elektrische Steuerung
Spannungsversorgung 24 V, 320 W
X X X X
Stromversorgungsmodul X X X X
Leiterplatten für Motorantrieb
X X X X
Kurzschluß-Stecker
X X X X
Sicherungen
Feinsicherung, E/A, 125 mA
X X X X
Sicherung, 20 mm, 1 A
X
Sicherung, 20 mm, 3 A
X X X
Sicherung, 20 mm, 4 A
X X X X
Sicherungshalter
X X X X
Modell-spezifisch
CCD-Kamerakabel
X
Ersatzkameraobjektiv
X
Hardware-Sätze
Hardware-Sätze variieren je nach Robotermodell und enthalten Ersatzteile, die den in diesem Handbuch
beschriebenen Verfahren entsprechen.
Artikel-Nr. Modell
7363278 PRO
Artikel-Nr. Modell
7363275 R3 / R3V
7363276 R4 / R4V
7363277 R6 / R6V
Artikel-Nr. Modell
7363279 E2 / E2V
7363280 E3 / E3V
7363281 E4 / E4V
7363282 E5 / E5V
7363283 E6 / E6V
Hardware-Satz Teilenummern
39
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
Ersatzteile (Fortsetzung)
Leiterplatten (PCB)-Satz
Dieser Satz enthält die Leiterplatten A und B und eignet sich für alle Robotermodelle. Wenden Sie sich zum
Austauschen der Leiterplatten an Nordson EFD, um technische Unterstützung zu erhalten.
Artikel-Nr. Beschreibung Bezeichnung
7363284 Service-Satz, Leiterplatten (PCB) A und B
Modell-spezifische Sätze
Die folgenden Ersatzteile sind für jedes Robotermodell spezisch. Wenn Sie diese Komponenten austauschen,
wenden Sie sich bei Bedarf an Nordson EFD, um technische Unterstützung zu erhalten.
PRO Series
Artikel-Nr. Beschreibung Bezeichnung
7362443
DispenseMotion
™
Controller, PRO Series
7362438 Basishalterung zur Ventilmontage, PRO Series
7362424 CCD-Kamera
7362439 Ersatzleuchte, CCD-Kamera, weiß
7362440 Ersatzleuchte, CCD-Kamera, rot
7362441 Ersatzleuchte, CCD-Kamera, blau
7362442 Licht-Controller
