Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme 6 www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Ve…

100%1 / 42
5
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme

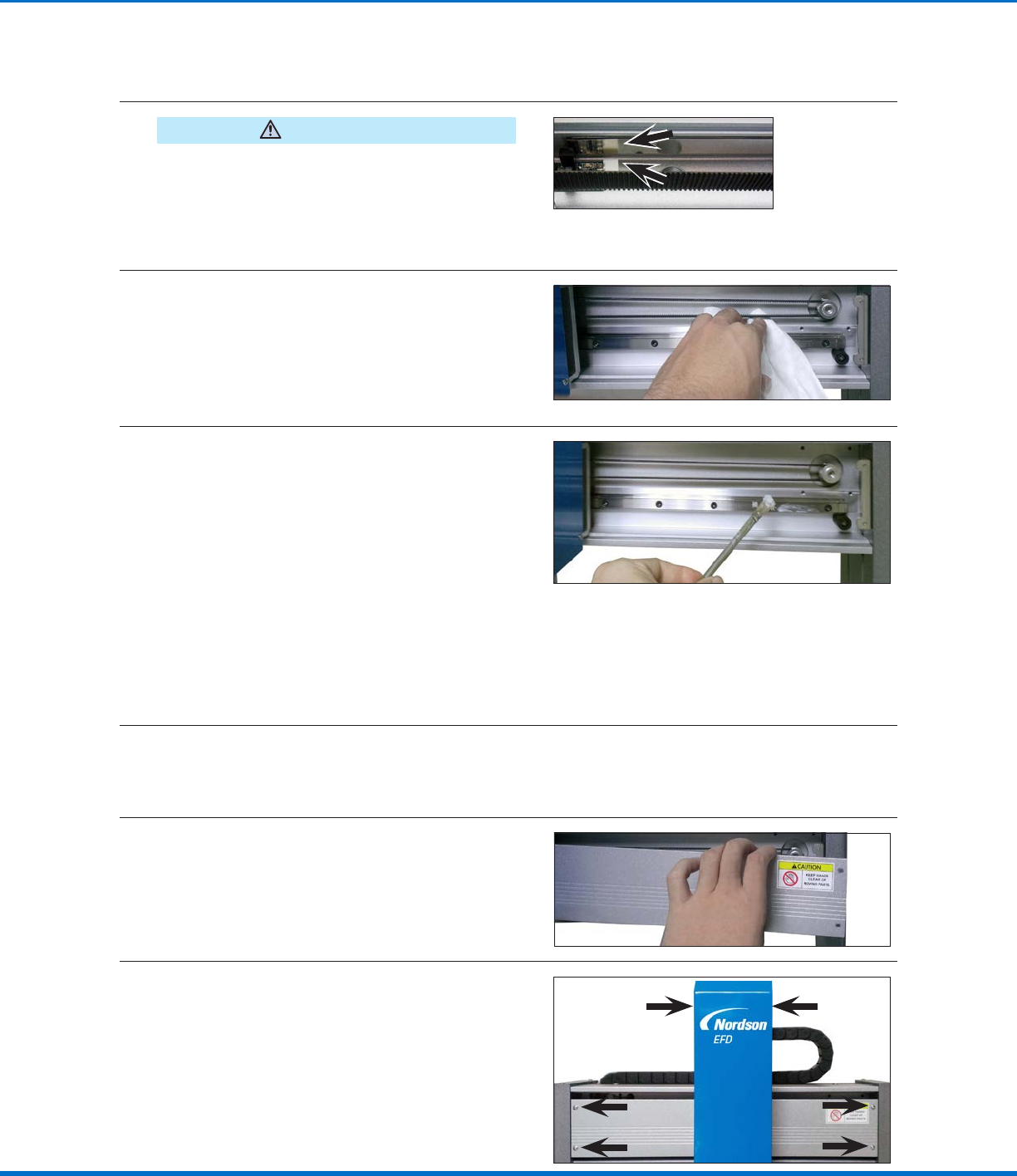

Reinigung der Linearführung: X-Achse (Fortsetzung)
Reinigung und Einfetten der X-Achsen-Linearführung
VORSICHT
Die Geräte der PRO Series verfügen über
Magnetstreifen. Verwenden Sie zur Reinigung nur ein
sauberes Vliestuch. Verwenden Sie weder Öl noch
chemische Flüssigkeiten auf Magnetstreifen. Bringen
Sie auch keine magnetischen Komponenten in die
Nähe der Streifen.
4
• Verwenden Sie ein sauberes Vliestuch,
um Staub und Fett von der X-Achsen-
Linearführung zu entfernen.
• Bewegen Sie das Z-Achsen-Modul nach
rechts und links, um zuvor nicht zugängliche
Bereiche der X-Achsen-Linearführung zu
reinigen.
5
• Verwenden Sie den Pinsel und das Fett aus
dem Wartungsfett-Satz, um reichlich Fett auf
die X-Achsen-Linearführung aufzutragen.
Bewegen Sie die Z-Achse vor und zurück,
um das Fett gleichmäßig zu verteilen und
sicherzustellen, dass sich der Schlitten auf
der X-Achsen-Linearführung reibungslos
bewegt.
• Wenn sich das Z-Achsen-Modul nicht leicht
bewegen lässt, tragen Sie mehr Fett auf den
Schmiernippel der X-Achsen-Linearführung
auf. Anweisungen hierzu nden Sie unter
„Auftragen von Fett auf die Schmiernippel“
auf Seite12. Kehren Sie hierher zurück, um
fortzufahren.
6
Entfernen Sie überschüssiges Fett mit einem sauberen Vliestuch.
Erneutes Anbringen der vorderen X-Achsenabdeckung
7
Bewegen Sie das Z-Achsen-Modul auf die linke
Seite der X-Achse und setzen Sie die vordere
X-Achsenabdeckung wieder auf.
8
Bewegen Sie das Z-Achsen-Modul in die Mitte
des Rahmens und befestigen Sie die vordere
X-Achsenabdeckung mit den zuvor entfernten
4Schrauben.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
6
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

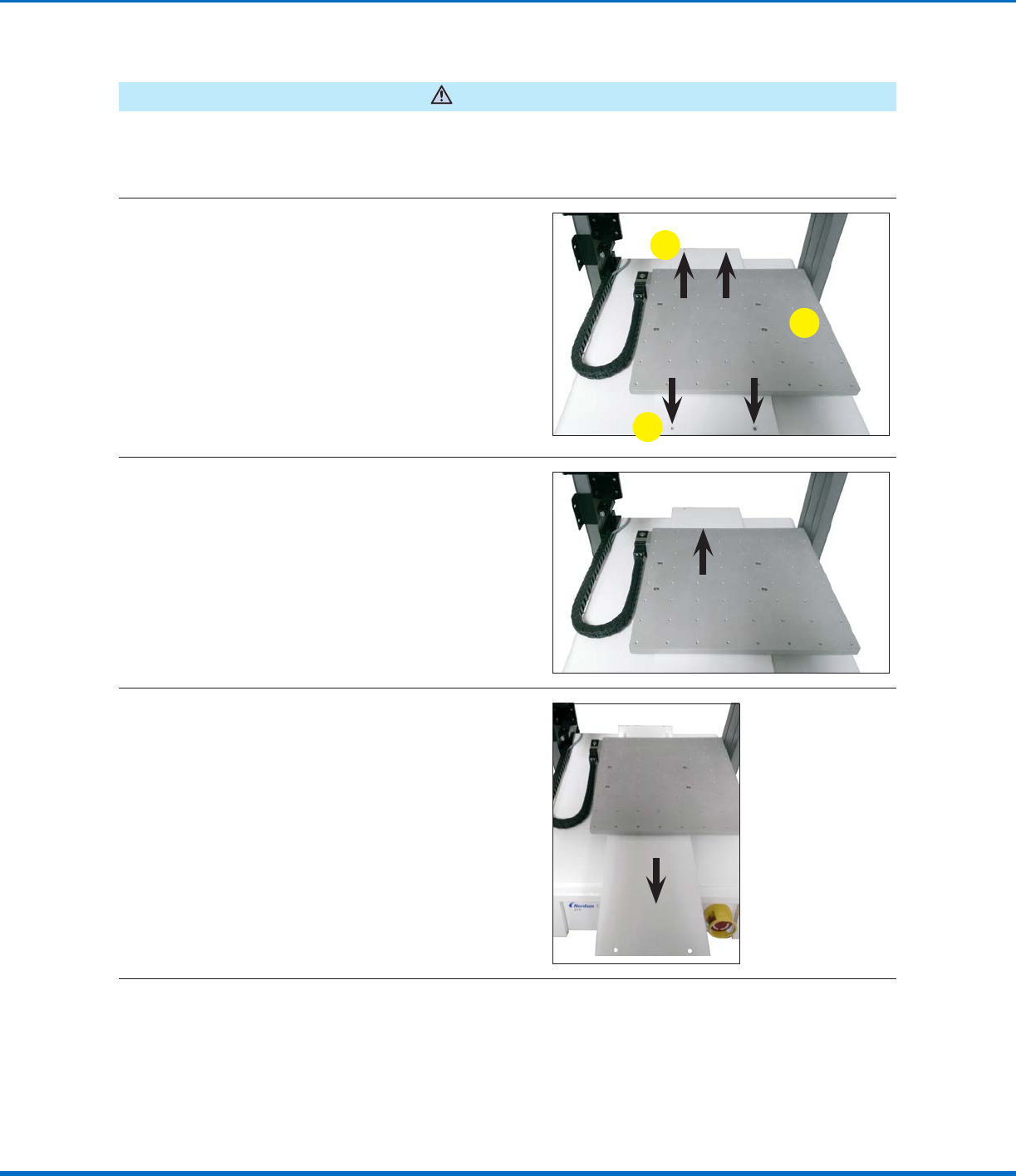

Reinigung der Linearführung: Y-Achse
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
Entfernen der Y-Achsenabdeckung
1
a. Bewegen Sie die Halteplatte in die Mitte der
Y-Achsenabdeckung.
b. Entfernen Sie die 4 Schrauben, mit denen
die Y-Achsenabdeckung befestigt ist.
b
a
b
2
Bewegen Sie die Halteplatte am Roboter ganz
nach hinten.
3
Ziehen Sie die Y-Achsenabdeckung vorsichtig
vom Roboter ab.
Fortsetzung auf der nächsten Seite
7
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
Reinigung der Linearführung: X-Achse (Fortsetzung)

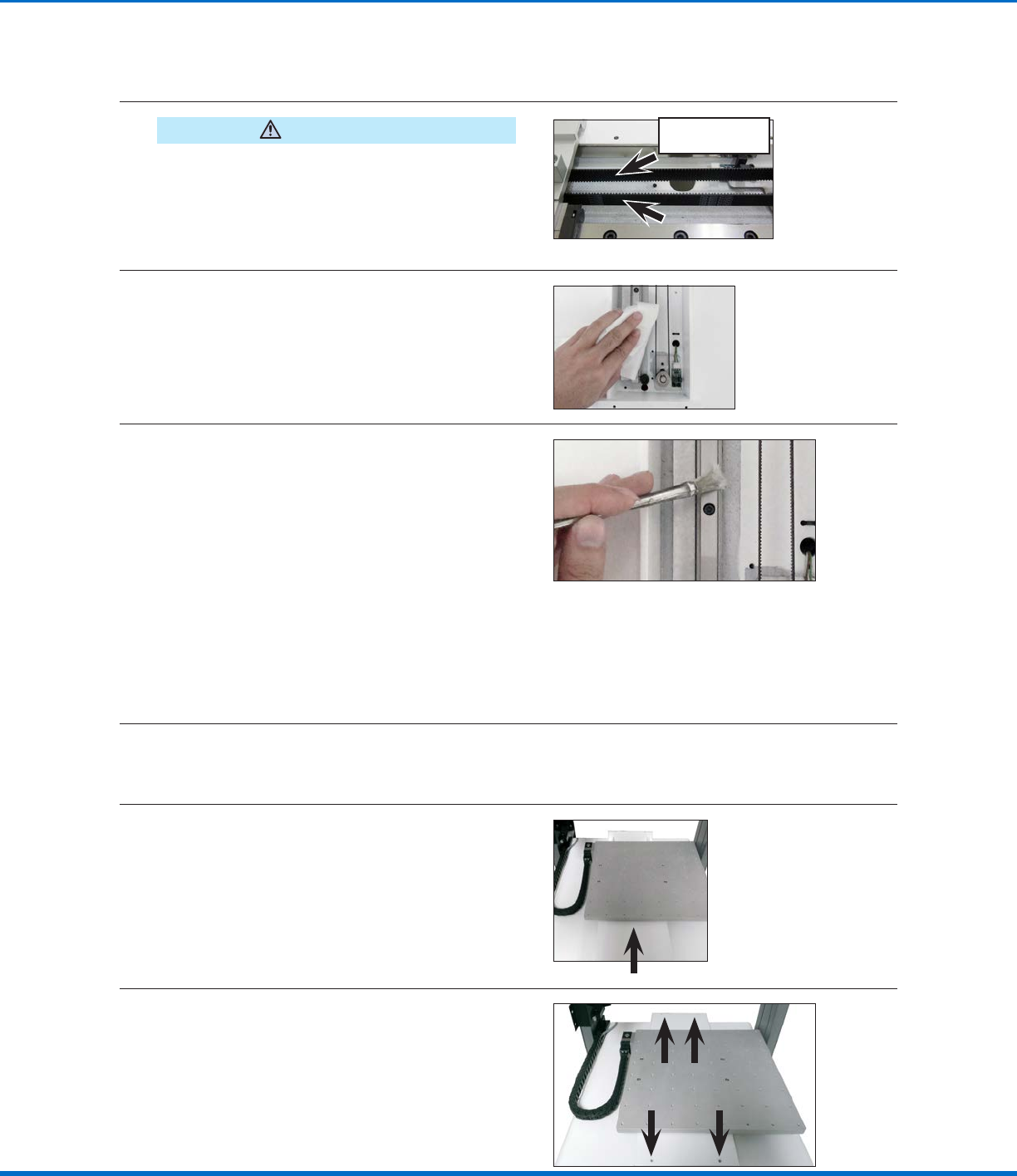

Reinigung und Einfetten der Y-Achsen-Linearführung
VORSICHT
Die Geräte der PRO Series verfügen über
Magnetstreifen. Verwenden Sie zur Reinigung nur ein
sauberes Vliestuch. Verwenden Sie weder Öl noch
chemische Flüssigkeiten auf Magnetstreifen. Bringen
Sie auch keine magnetischen Komponenten in die
Nähe der Streifen.
Magnetstreifen der
PRO Series
4
• Verwenden Sie ein sauberes Vliestuch,
um Staub und Fett von der Y-Achsen-
Linearführung zu entfernen.
• Bewegen Sie die Halteplatte vor und zurück,
um zuvor nicht zugängliche Bereiche der
Y-Achsen-Linearführung zu reinigen.
5
• Verwenden Sie den Pinsel und das Fett aus
dem Wartungsfett-Satz, um reichlich Fett
auf die Y-Achsen-Linearführung aufzutragen.
Bewegen Sie die Halteplatte vor und zurück,
um das Fett gleichmäßig zu verteilen und
sicherzustellen, dass sich der Schlitten auf
der Y-Achsen-Linearführung reibungslos
bewegt.
• Wenn sich die Halteplatte nicht leicht
bewegen lässt, tragen Sie mehr Fett auf den
Schmiernippel der Y-Achsen-Linearführung
auf. Anweisungen hierzu nden Sie unter
„Auftragen von Fett auf die Schmiernippel“
auf Seite12. Kehren Sie hierher zurück, um
fortzufahren.
6
Entfernen Sie überschüssiges Fett mit einem sauberen Vliestuch.
Bringen Sie die Y-Achsenabdeckung wieder an
7
Bewegen Sie die Halteplatte am Roboter
ganz nach hinten und schieben Sie die
Y-Achsenabdeckung wieder an ihren Platz
zurück.
8
Bewegen Sie die Halteplatte in die Mitte der
Y-Achsenabdeckung und befestigen Sie sie mit
den 4 zuvor entfernten Schrauben.
