Sicherungswechsel
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
Sicherungswechsel (Teilenr. 7361392 — Alle Geräte außer E2) (Teilenr. 7361391 — E2-Geräte)
1
Schrauben Sie den Sicherungshalter des
Roboters (Teilenr. 7361394) ab und entfernen
Sie die Sicherung.
HINWEIS: Bei allen Modellen außer E2-Geräten
bendet sich die Sicherung auf der linken Seite
der Abdeckung der Steuerungsbaugruppe.
Bei E2-Geräten bendet sich die Sicherung
auf der rechten Seite der Abdeckung der
Steuerungsbaugruppe.
Position der
Sicherung E2
Sicherungsposition für
alle Geräte außer E2
Roboter-
Sicherungs-
halter
2
Prüfen Sie die Sicherung visuell auf einen
gebrochenen Draht oder einen verbrannten
Zylinder, der braun oder schwarz ist. Dies sind
Anzeichen für eine durchgebrannte Sicherung.
HINWEIS: Sie können auch ein Multimeter
verwenden, um die Sicherung zu prüfen:
Berühren Sie im Widerstandsmodus des
Multimeters die Metallenden der Sicherung mit
den Metallspitzen der Messleitungen. Wenn sich
der angezeigte Widerstand nicht ändert (also
100 % Widerstand bleibt), ist die Sicherung
durchgebrannt. Wenn ein kleiner Widerstand
gemessen wird, ist die Sicherung in Ordnung.
3
(Alle Geräte außer E2)
Wenn die Sicherung durchgebrannt ist, entfernen Sie diese aus dem Sicherungshalter des Roboters.
Setzen Sie eine neue 20-mm-Sicherung mit 3 A (Teilenr. 7361392) ein.
(nur E2-Geräte)
Wenn die Sicherung durchgebrannt ist, entfernen Sie diese aus dem Sicherungshalter des Roboters.
Setzen Sie eine neue 20-mm-Sicherung mit 1 A (Teilenr. 7361391) ein.
4
Setzen Sie den Roboter-Sicherungshalter wieder in den Roboter ein.
35
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
Sicherungswechsel (Teilenr. 7361393 — Alle Geräte außer E2)
1

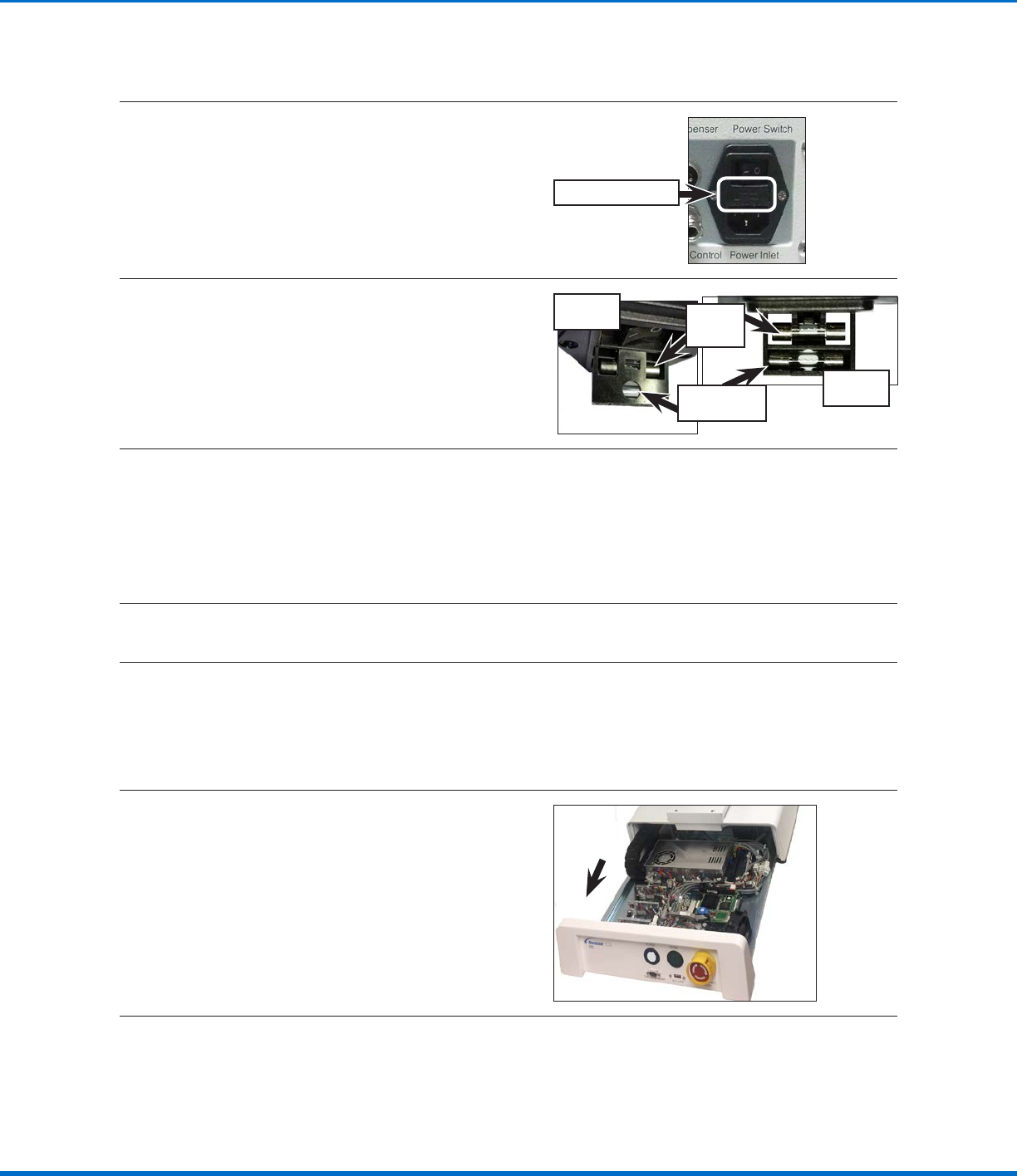

Öffnen Sie die Sicherungsverriegelung, die
sich zwischen dem Netzschalter und dem
Netzanschluss bendet. Die Verriegelung ist mit
einem Sicherungssymbol versehen.
Sicherungsverriegelung
2
Ziehen Sie den Sicherungshalter auf.
HINWEIS: Der Sicherungshalter enthält zwei
Sicherungen. Die der Außenseite am nächsten
liegende Sicherung ist die Ersatzsicherung, die
Sicherung auf der Rückseite ist in Verwendung.
Ansicht von
oben
Ansicht von
unten
Ersatzsicherung
Sicherung
in
Gebrauch
3
Prüfen Sie die Sicherung visuell auf einen gebrochenen Draht oder einen verbrannten Zylinder, der
braun oder schwarz ist. Dies sind Anzeichen für eine durchgebrannte Sicherung.
HINWEIS: Sie können auch ein Multimeter verwenden, um die Sicherung zu prüfen: Berühren Sie
im Widerstandsmodus des Multimeters die Metallenden der Sicherung mit den Metallspitzen der
Messleitungen. Wenn sich der angezeigte Widerstand nicht ändert (also 100 % Widerstand bleibt),
ist die Sicherung durchgebrannt. Wenn ein kleiner Widerstand gemessen wird, ist die Sicherung in
Ordnung.
4
Entfernen Sie die durchgebrannte Sicherung aus dem Sicherungshalter und setzen Sie eine neue
Sicherung ein.
5
Setzen Sie den Sicherungshalter mit der neuen Sicherung wieder in das Netzmodul ein.
Sicherungswechsel (Fortsetzung)
Austausch der E/A-Feinsicherung
1
Entfernen Sie die Steuerungsbaugruppe.
Befolgen Sie die entsprechenden Schritte
unter „Entfernen und Reinigen der
Steuerungsbaugruppe“ auf Seite13, um die
Steuerungsbaugruppe zu entfernen. Kehren Sie
hierher zurück, um fortzufahren.
Fortsetzung auf der nächsten Seite
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
36
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
2

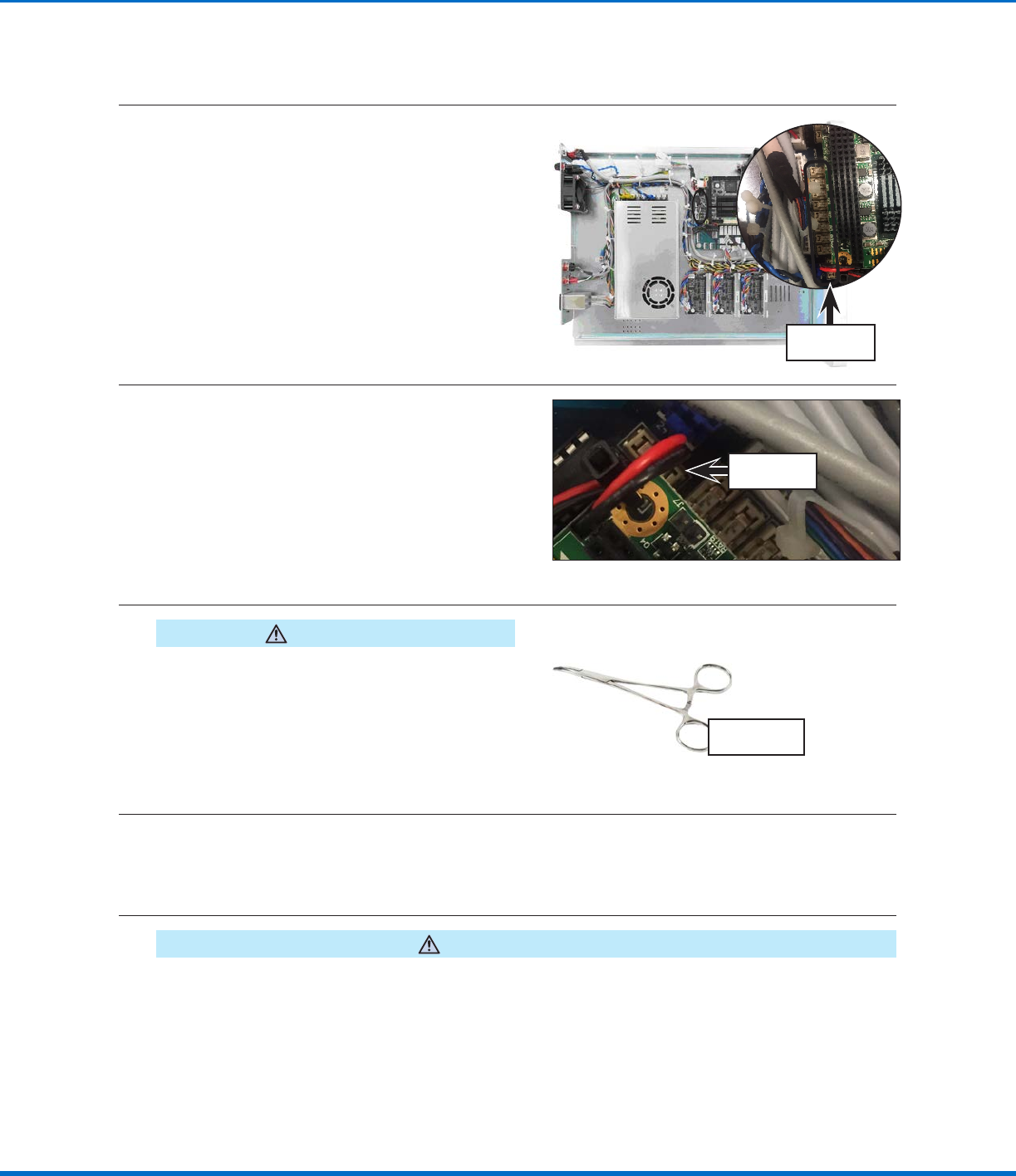

Suchen Sie die Feinsicherungen auf der
Leiterplatte B. Die Feinsicherungen sind sehr
klein.
E/A-
Feinsicherungen
3
Verwenden Sie ein Multimeter, um die
Feinsicherung 1A (die Hauptsignal-
Feinsicherung) zu überprüfen: Berühren Sie
mit dem Multimeter im Widerstandsmodus
mit den Metallspitzen der Messleitungen die
Metallenden der Feinsicherung. Wenn sich
der angezeigte Widerstand nicht ändert (also
100% Widerstand bleibt), ist die Feinsicherung
durchgebrannt. Wenn ein kleiner Widerstand
gemessen wird, ist die Feinsicherung in
Ordnung.
Feinsicherung
1A
4
VORSICHT
Vermeiden Sie es, die kleinen Laschen, die die
Feinsicherungen halten, zu quetschen oder zu
biegen. Dadurch kann der Feinsicherungshalter
dauerhaft beschädigt werden.
Wenn die Feinsicherung durchgebrannt ist,
verwenden Sie eine Spitzzange oder eine feine
Pinzette, um die Feinsicherung zu entfernen
und eine neue Feinsicherung einzusetzen.
Typisches
Klemmwerkzeug
5
Prüfen Sie die anderen Feinsicherungen visuell auf einen gebrochenen Draht oder einen verbrannten
Zylinder, der braun oder schwarz ist. Dies sind Anzeichen für eine durchgebrannte Feinsicherung.
HINWEIS: Sie können auch ein Multimeter verwenden, um die Feinsicherungen zu prüfen
(Vorgehensweise wie in Schritt 3).
6
VORSICHT
Vermeiden Sie es, die kleinen Laschen, die die Feinsicherungen halten, zu quetschen oder zu verbiegen.
Dadurch kann der Feinsicherungshalter dauerhaft beschädigt werden.
Wenn eine Feinsicherung durchgebrannt ist, verwenden Sie eine Spitzzange oder eine feine Pinzette,
um die Feinsicherung zu entfernen und eine neue Feinsicherung einzusetzen.
Austausch der E/A-Feinsicherung (Fortsetzung)
Sicherungswechsel (Fortsetzung)
