Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
18
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
10
Ziehen Sie die Schraube an der Basis des
Zahnriemeneinstellsatzes an der Rückseite der
X-Achse des Roboters fest, um den Riemen zu
straffen.
Befestigungsschraube für
Zahnriemeneinstellsatz
11
Messen Sie die Spannung am Zahnriemen wie
folgt:
a. Bewegen Sie die X-Achsen-
Linearführungsplatte ganz nach links.
b. Geben Sie Gewicht, Breite und Spannweite
des Zahnriemens in den Spannungsmesser
ein. Informationen zu diesen Werten
nden Sie unter „Gewichts-, Breiten- und
Spanndaten des Zahnriemens“ auf Seite15.
c
c. Halten Sie das Messgerät 20 mm (0,8 Zoll) vom Zahnriemen entfernt und schlagen Sie den Riemen
an (als wäre er eine Gitarrensaite).
d. Beobachten Sie den angezeigten Messwert:
• Wenn die Spannung zwischen 50 und 70N•m (37–52 ft-lb) liegt, ist die Spannung korrekt.
• Wenn die Spannung außerhalb von 50–70N•m (37–52 ft-lb) liegt, stellen Sie die Schraube an
der Basis des Zahnriemeneinstellsatzes erneut ein und wiederholen Sie die Spannungsmessung.
Wiederholen Sie den Vorgang nach Bedarf, bis die Spannung 50–70N•m (37–52 ft-lb) beträgt.
12
Befestigen Sie das Z-Achsen-Modul mit den zuvor entfernten 4 Schrauben an der X-Achsen-
Linearführungsplatte.
Austausch des X-Achsen-Motors
13
Lösen Sie auf der Rückseite der X-Achse das
Motorkabel der X-Achse.
Xaxis
motor cable
13
15
14
Lösen Sie den X-Achsen-Zahnriemen von
der am X-Achsen-Motor angebrachten
Zahnriemenrolle.
HINWEIS: Ausführliche Anweisungen zum
Lösen des Zahnriemens nden Sie unter
„Austausch des Zahnriemens der X-Achse“ auf
Seite16.
15
Entfernen Sie die 4 Schrauben, mit denen der
X-Achsen-Motor am Roboter befestigt ist, und
ziehen Sie den Motor vom Roboter ab.
Austausch von Zahnriemen und Motor: X-Achse (Fortsetzung)
Fortsetzung auf der nächsten Seite
Austausch des Zahnriemens der X-Achse (Fortsetzung)
19
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
16
Entfernen Sie die 2 Gewindestifte an der
Zahnriemenrolle und ziehen Sie dann die
Zahnriemenrolle von der Motorachse ab.
17
a. Montieren Sie die Zahnriemenrolle auf
der Welle des neuen Motors. Richten Sie
die Zahnriemenrolle so aus, dass die 2
Gewindestifte die beiden ebenen Flächen
der Motorwelle berühren.
b. Stellen Sie sicher, dass der Abstand von der
Basis der Zahnriemenrolle zur Oberseite des
Motors 4 mm (0,16 Zoll) beträgt.
4 mm
(0,16")
a b
18
Setzen Sie den neuen X-Achsen-Motor ein und befestigen Sie ihn mit den 4 zuvor entfernten
Schrauben.
19
Legen Sie den X-Achsen-Steuerriemen um die Zahnriemenrolle.
20
Messen Sie die Spannung am Zahnriemen wie
folgt:
a. Bewegen Sie die X-Achsen-
Linearführungsplatte ganz nach links.
b. Geben Sie Gewicht, Breite und Spannweite
des Zahnriemens in den Spannungsmesser
ein. Informationen zu diesen Werten
nden Sie unter „Gewichts-, Breiten- und
Spanndaten des Zahnriemens“ auf Seite15.
c. Halten Sie das Messgerät 20 mm (0,8 Zoll)
vom Zahnriemen entfernt und schlagen
Sie den Riemen an (als wäre er eine
Gitarrensaite).
d. Beobachten Sie den angezeigten Messwert:
• Wenn die Spannung zwischen 50
und 70N•m (37–52 ft-lb) liegt, ist die
Spannung korrekt.
• Wenn die Spannung außerhalb von
50–70N•m (37–52 ft-lb) liegt, stellen
Sie die Schraube an der Basis des
Zahnriemeneinstellsatzes erneut ein und
wiederholen Sie die Spannungsmessung.
Wiederholen Sie den Vorgang nach
Bedarf, bis die Spannung 50–70N•m
(37–52 ft-lb) beträgt.
c
Erneutes Anbringen der vorderen X-Achsenabdeckung
21
Bringen Sie die X-Achsenabdeckung wieder an. Ausführliche Anweisungen nden Sie unter „Erneutes
Anbringen der vorderen X-Achsenabdeckung“ auf Seite5.
Austausch von Zahnriemen und Motor: X-Achse (Fortsetzung)
Austausch des X-Achsen-Motors (Fortsetzung)
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
20
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

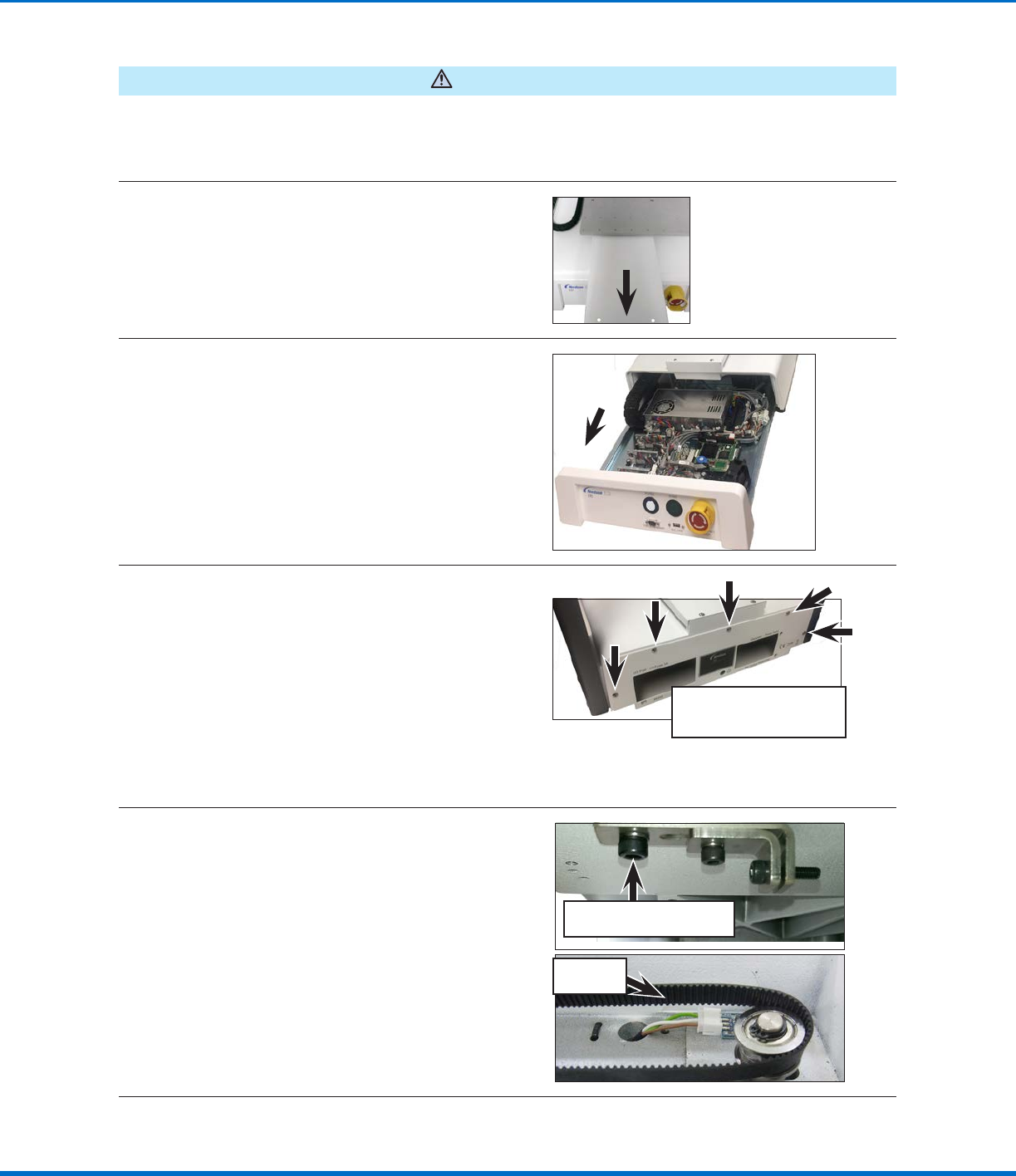

Austausch von Zahnriemen und Motor: Y-Achse
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
Entfernen von Y-Achse, Steuerungsbaugruppe und Abdeckung der Steuerungsbaugruppe
1
Entfernen Sie die Y-Achsenabdeckung.
Ausführliche Anweisungen nden Sie unter
„Entfernen der Y-Achsenabdeckung“ auf
Seite6. Kehren Sie hierher zurück, um
fortzufahren.
2
Entfernen Sie die Steuerungsbaugruppe.
Befolgen Sie die entsprechenden Schritte
unter „Entfernen und Reinigen der
Steuerungsbaugruppe“ auf Seite13, um die
Steuerungsbaugruppe zu entfernen. Kehren Sie
hierher zurück, um fortzufahren.
3
Entfernen Sie alle restlichen Schrauben an
der Rückseite des Roboters, mit denen die
Abdeckung der Steuerungsbaugruppe befestigt
ist, und entfernen Sie die Abdeckung, um
Zugang zum Y-Achsen-Motor zu erhalten.
HINWEIS: Die Anzahl und Position der
Schrauben, mit denen die Abdeckung der
Steuerbaugruppe befestigt ist, unterscheidet
sich für jedes Robotermodell.
Typische Schraubenpositionen
der Abdeckung der
Steuerungsbaugruppe
Austausch des Y-Achsen-Zahnriemens
4
Lösen Sie die Schraube an der Basis des
Zahnriemeneinstellsatzes, die sich in der
vorderen Öffnung des Roboters bendet, wo
die Steuerungsbaugruppe zuvor installiert war.
Dadurch wird der Zahnriemen ausreichend
gelöst, um ihn von der Umlenk- und der
Zahnriemenrolle zu entfernen.
HINWEIS: Die Schraube muss nur gelöst und
nicht vollständig entfernt werden.
Lockern des
Zahnriemens
Befestigungsschraube für
Zahnriemeneinstellsatz
Fortsetzung auf der nächsten Seite
