Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme

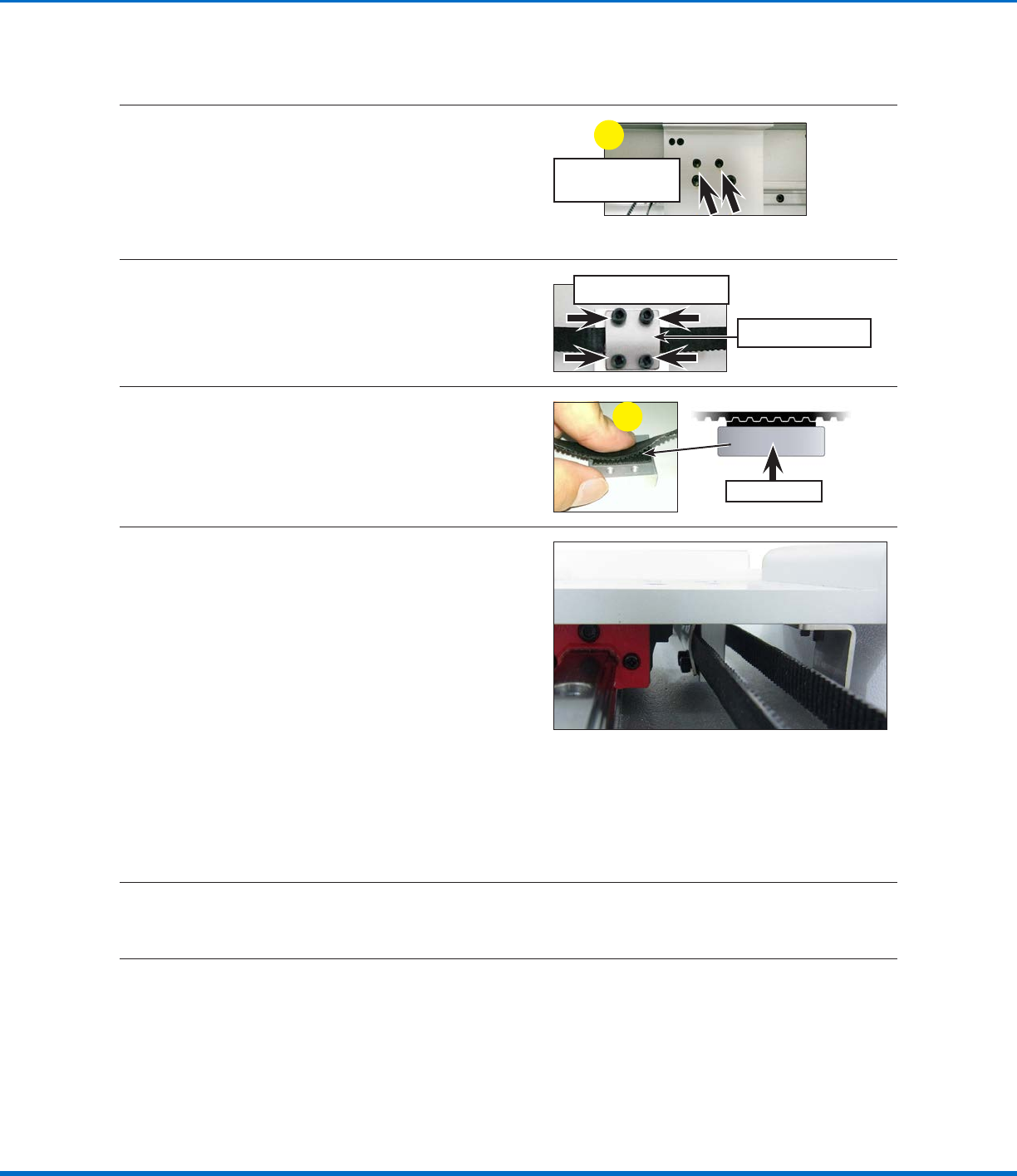

Austausch von Zahnriemen und Motor: Y-Achse (Fortsetzung)
5
a. Entfernen Sie die 2 Schrauben, mit denen
die Zahnriemenbasis befestigt ist, und
nehmen Sie die Basis von der Y-Achsen-
Linearführungsplatte ab.
b. Bringen Sie den Zahnriemen und die
Zahn-riemenbasis in einen vom Roboter
entfernten Arbeitsbereich.
Befestigungsschrauben
für Zahnriemenbasis
a
6
Entfernen Sie die 4 Schrauben, mit denen die
Zahnriemenabdeckung an der Zahnriemenbasis
befestigt ist, und entfernen Sie den alten
Zahnriemen aus der Baugruppe.
Zahnriemenbasis
Zahnriemenabdeckung
7
a. Richten Sie das Sägezahnmuster des neuen
Zahnriemens am Sägezahnmuster auf der
Zahnriemenbasis aus.
b. Befestigen Sie die Zahnriemenabdeckung
mit den zuvor entfernten 4 Schrauben an der
Zahnriemenbasis.
a
Zahnriemenbasis
8
a. Bewegen Sie den Zahnriemen und die
Zahnriemenbasis unter die Basis der
Y-Achsen-Linearführung. Beachten Sie:
• Die Zahnriemenbasis muss sich von der
Vorderseite des Roboters aus gesehen auf
der linken Seite der Schlaufe benden.
• Die Riemenabdeckung muss der
am weitesten links gelegene Teil der
Baugruppe sein, der der Y-Achsen-
Linearführung am nächsten liegt.
b. Legen Sie den Zahnriemen um die Umlenk-
und die Zahnriemenrolle und befestigen Sie
dann die Zahnriemenbasis mit den zuvor
entfernten 2 Schrauben an der Basis der
Y-Achsen-Linearführung.
HINWEIS: Der Zahnriemen sollte noch
locker sein.
9
Um den Riemen zu spannen, ziehen Sie die Schraube an der Basis des Zahnriemeneinstellsatzes fest,
die sich in der vorderen Öffnung des Roboters bendet, wo zuvor die Steuerungsbaugruppe installiert
war.
Fortsetzung auf der nächsten Seite
Austausch des Y-Achsen-Zahnriemens (Fortsetzung)
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
22
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

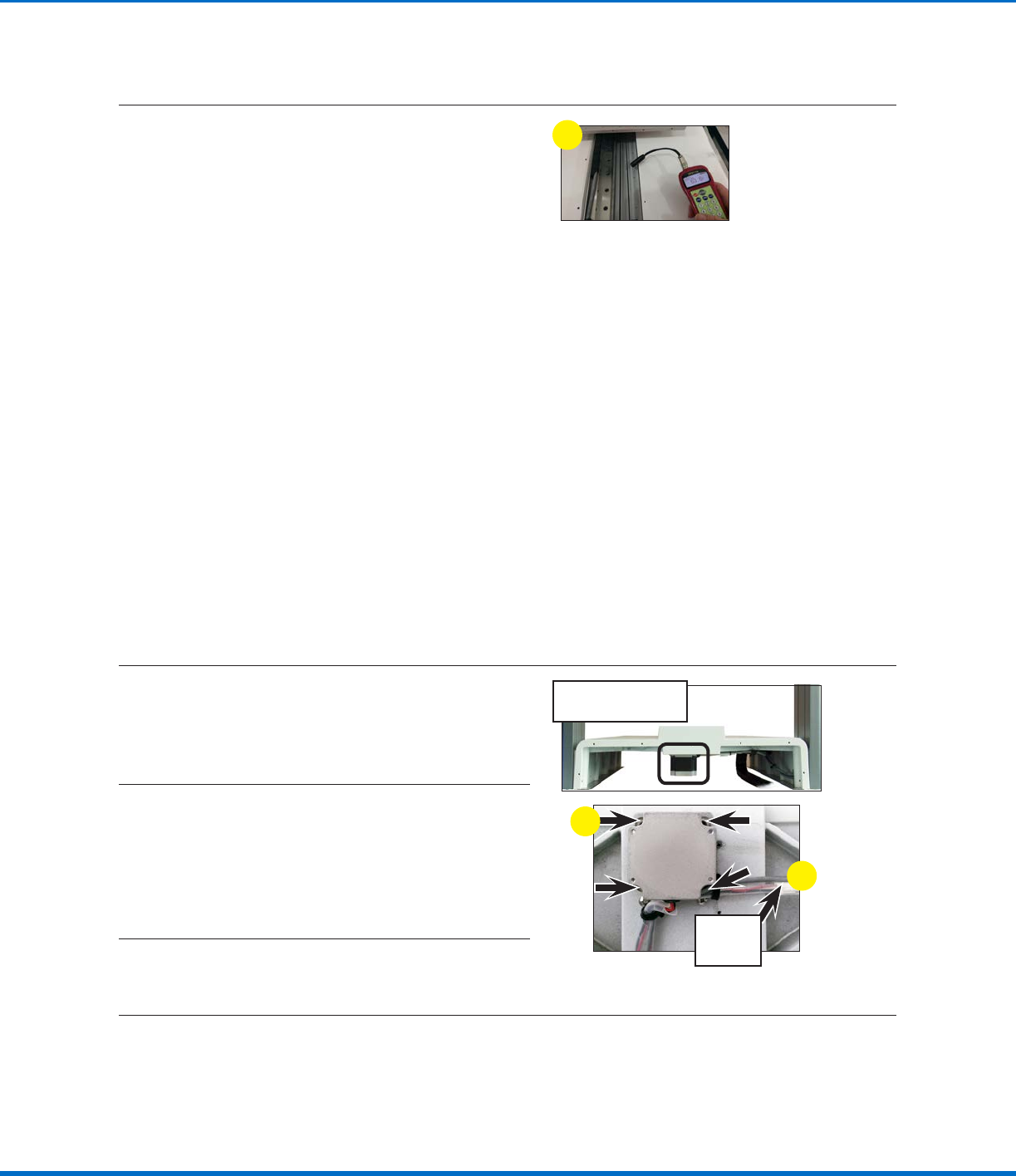

10
Messen Sie die Spannung am Zahnriemen wie
folgt:
a. Bewegen Sie die Platte der Y-Achsen-
Linearführung in die hinterste Position.
b. Geben Sie Gewicht, Breite und Spannweite
des Zahnriemens in den Spannungsmesser
ein. Informationen zu diesen Werten
nden Sie unter „Gewichts-, Breiten- und
Spanndaten des Zahnriemens“ auf Seite15.
c. Halten Sie das Messgerät 20 mm (0,8 Zoll)
vom Zahnriemen entfernt und schlagen
Sie den Riemen an (als wäre er eine
Gitarrensaite).
d. Beobachten Sie den angezeigten Messwert:
• Wenn die Spannung zwischen 50
und 70N•m(37–52 ft-lb) liegt, ist die
Spannung korrekt.
• Wenn die Spannung außerhalb von
50–70N•m (37–52 ft-lb) liegt, stellen
Sie die Schraube an der Basis des
Zahnriemeneinstellsatzes erneut ein und
wiederholen Sie die Spannungsmessung.
Wiederholen Sie den Vorgang nach
Bedarf, bis die Spannung 50–70N•m
(37–52 ft-lb) beträgt.
c
Austausch des Y-Achsen-Motors
11
Trennen Sie das Kabel des Y-Achsen-Motors.
HINWEIS: Auf den Y-Achsen-Motor kann
von der hinteren Öffnung des Roboters
aus zugegriffen werden, wo zuvor die
Steuerungsbaugruppe installiert war.
Kabel des
Y-Achsen-
Motors
Position des Y-Achsen-
Motors
12
10
12
Lösen Sie den Zahnriemen der Y-Achse
von der am Y-Achsen-Motor angebrachten
Zahnriemenrolle.
HINWEIS: Ausführliche Anweisungen zum
Lösen des Zahnriemens nden Sie unter
„Austausch des Zahnriemens der Y-Achse“ auf
Seite20.
13
Entfernen Sie die 4 Schrauben, mit denen der
Y-Achsen-Motor am Roboter befestigt ist, und
ziehen Sie den Motor vom Roboter ab.
Austausch von Zahnriemen und Motor: Y-Achse (Fortsetzung)
Fortsetzung auf der nächsten Seite
Austausch des Y-Achsen-Zahnriemens (Fortsetzung)
23
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme

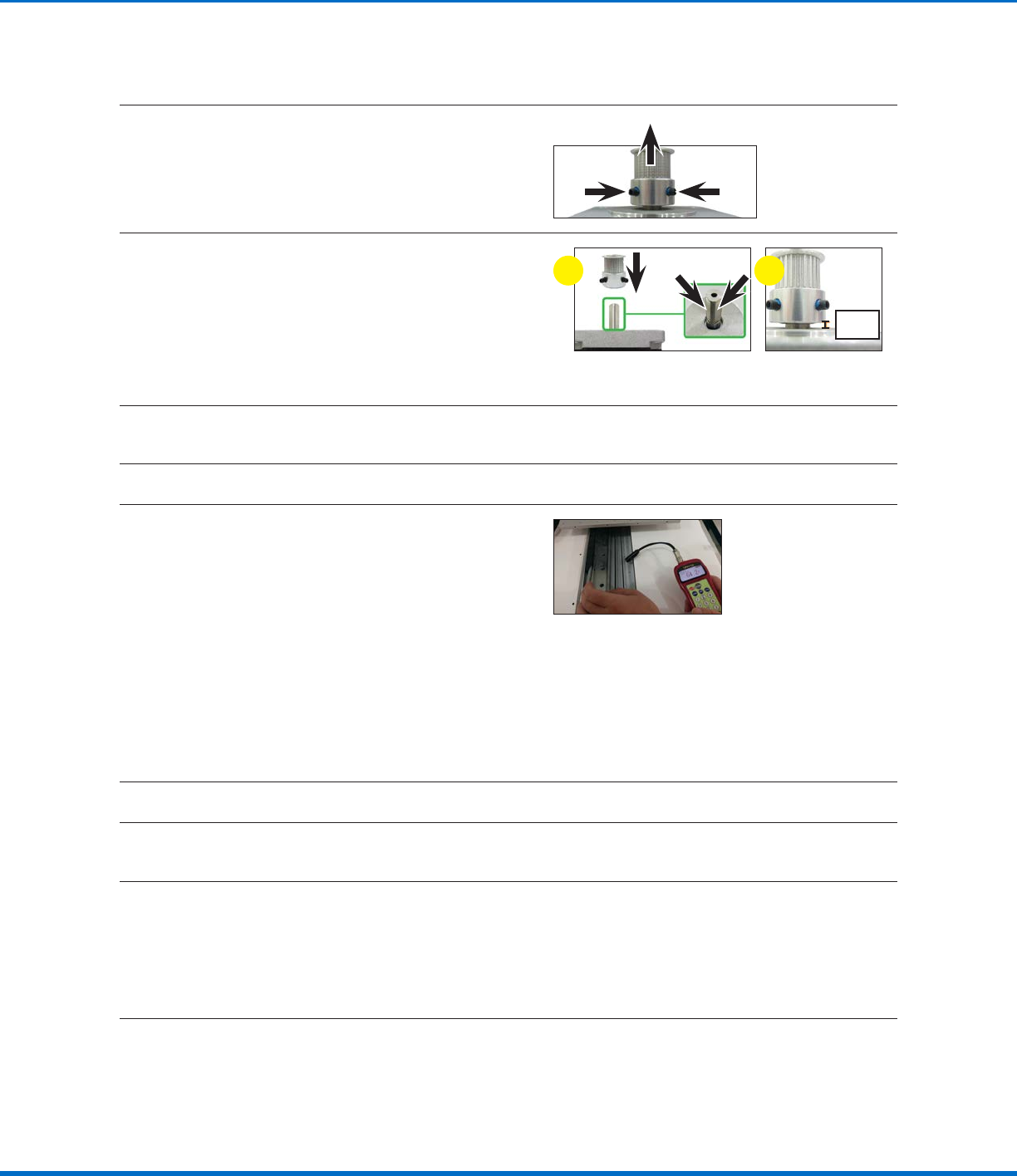

Austausch von Zahnriemen und Motor: Y-Achse (Fortsetzung)
14
Entfernen Sie die 2 Gewindestifte an der
Zahnriemenrolle und ziehen Sie dann die
Zahnriemenrolle vom Motor ab.
15
a. Montieren Sie die Zahnriemenrolle auf
der Welle des neuen Motors. Richten Sie
die Zahnriemenrolle so aus, dass die 2
Gewindestifte die beiden ebenen Flächen
der Motorwelle berühren.
b. Stellen Sie sicher, dass der Abstand von der
Basis der Zahnriemenrolle zur Oberseite des
Motors 4 mm (0,16 Zoll) beträgt.
4 mm
(0,16")
a b
16
Setzen Sie den neuen Y-Achsen-Motor ein und befestigen Sie ihn mit den 4 zuvor entfernten
Schrauben.
17
Legen Sie den Y-Achsen-Steuerriemen um die Zahnriemenrolle.
18
Wiederholen Sie die Schritte 9 und 10 dieses
Vorgangs, um die Spannung am Zahnriemen
zu messen, und beobachten Sie die auf dem
Messgerät angezeigten Messwerte:
• Wenn die Spannung zwischen 50 und 70N•m (37–52 ft-lb) liegt, ist die Spannung korrekt.
• Wenn die Spannung außerhalb von 50–70N•m (37–52 ft-lb) liegt, stellen Sie die Schraube an
der Basis des Zahnriemeneinstellsatzes erneut ein und wiederholen Sie die Spannungsmessung.
Wiederholen Sie den Vorgang nach Bedarf, bis die Spannung 50–70N•m(37–52 ft-lb) beträgt.
Erneutes Anbringen der Abdeckungen für die Y-Achse und die Steuerungsbaugruppe
19
Bewegen Sie die Steuerungsbaugruppe wieder in ihre Position unter der Roboterbühne.
20
Setzen Sie die Abdeckung der Steuerungsbaugruppe auf die Rückseite des Roboters und befestigen
Sie sie mit den zuvor entfernten Linsenkopfschrauben.
21
Befestigen Sie die Steuerungsbaugruppe mit den zuvor entfernten Schrauben an der Abdeckung der
Steuerungsbaugruppe.
HINWEIS: Die Anzahl und Position der Schrauben, mit denen die Steuerungsbaugruppe an der
Abdeckung befestigt ist, unterscheidet sich für jedes Robotermodell. Die Position der Schrauben an
der Abdeckung der Steuerungsbaugruppe nden Sie unter „Reinigung der Steuerungsbaugruppe“ auf
Seite13.
22
Bringen Sie die Y-Achsenabdeckung wieder an. Ausführliche Anweisungen nden Sie unter „Erneutes
Anbringen der Y-Achsenabdeckung“ auf Seite7.
23
Legen Sie die Halteplatte auf die Platte der Y-Achsen-Linearführung und befestigen Sie sie mit den
zuvor entfernten 4 Schrauben.
Austausch des Y-Achsen-Motors (Fortsetzung)
