Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
32
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

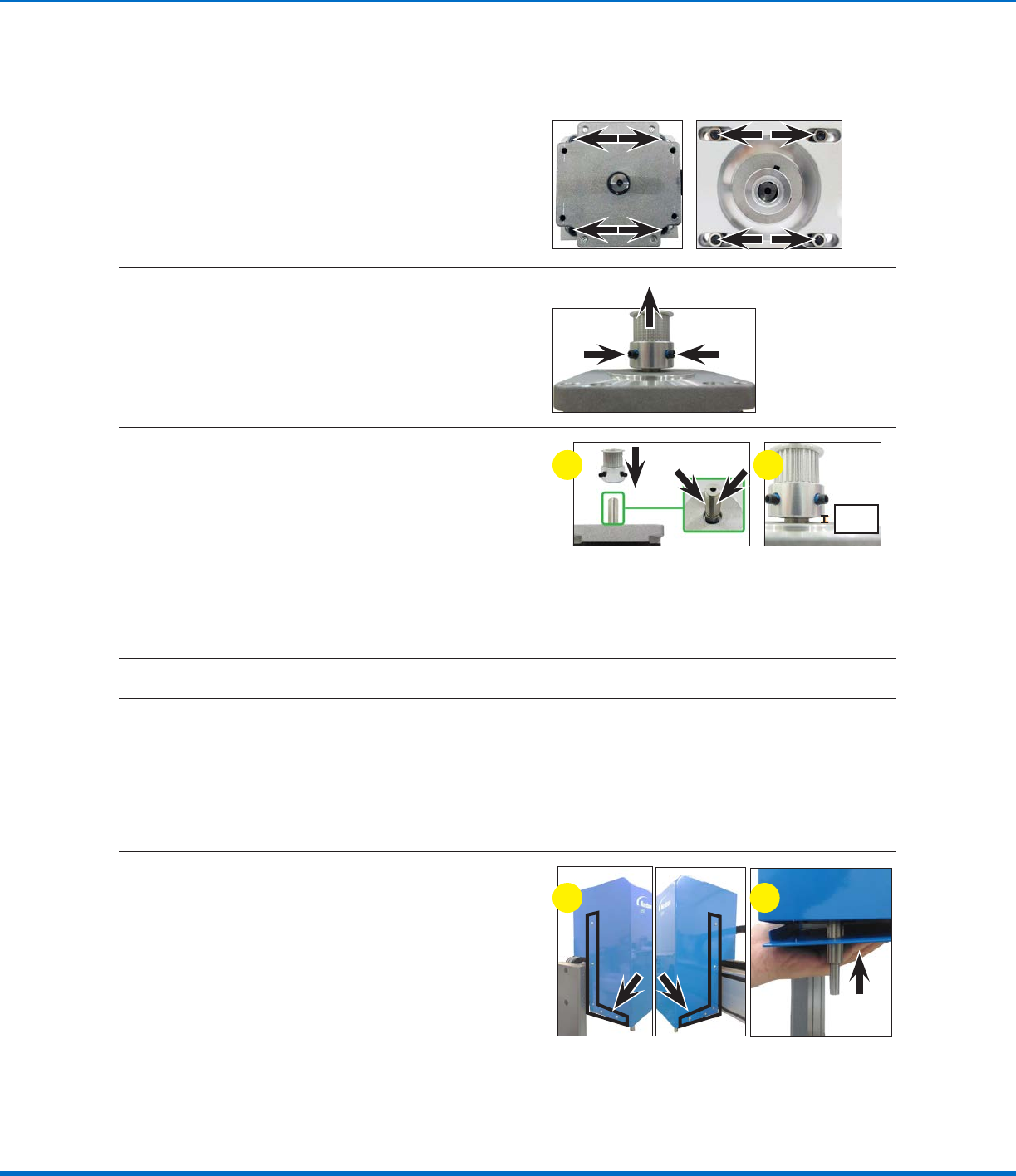

Austausch von Zahnriemen und Motor: Z- und R-Achse (Fortsetzung)
21
Lösen Sie die 4 Schrauben, mit denen der
R-Achsen-Motor an der Basis des R-Achsen-
Motors befestigt ist.
HINWEIS: Die Schrauben sind in Muttern unter
der R-Achsen-Motorbasis eingeschraubt. Diese
Muttern fallen herunter, wenn die Schrauben
gelöst werden.
22
Lösen Sie die 2 Gewindestifte an der
Zahnriemenrolle und ziehen Sie dann die
Zahnriemenrolle vom Motor ab.
23
Montieren Sie die Zahnriemenrolle auf
der Welle des neuen Motors. Richten Sie
die Zahnriemenrolle so aus, dass die 2
Gewindestifte die beiden ebenen Flächen der
Motorwelle berühren.
Stellen Sie sicher, dass der Abstand von der
Basis der Zahnriemenrolle zur Oberseite des
Motors 6 mm (0,24 Zoll) beträgt.
6 mm
(0,24")
a b
24
Befestigen Sie den neuen Motor und die Zahnriemenrolle der R-Achse mit den zuvor entfernten 4
Schrauben und Muttern an der Basis des R-Achsen-Motors.
25
Befestigen Sie den Motor der R-Achse mit den zuvor entfernten 4 Schrauben am R-Achsen-Modul.
26
Führen Sie die Schritte 11–15 unter „Austausch des R-Achsen-Zahnriemens (nur R / RV Series)“ auf
Seite29 aus, um den Wartungsvorgang abzuschließen. Kehren Sie hierher zurück, um fortzufahren.
HINWEIS: Die einzige Ausnahme ist, dass in Schritt 15 die Inbusschraube und die Motorwelle der
R-Achse bereits gelöst sind.
Erneutes Anbringen der Z-Achsenabdeckung (nur R / RV Series)
27
a. Positionieren Sie die Z-Achsenabdeckung
über dem Z-Achsen-Modul und senken Sie
sie senkrecht in die richtige Position ab.
b. Heben Sie die Bodenplatte der Z-Achse an
und befestigen Sie die beiden Komponenten
mit den zuvor entfernten 10 Schrauben.
b
a
Austausch des R-Achsen-Motors (nur R / RV Series)
33
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme

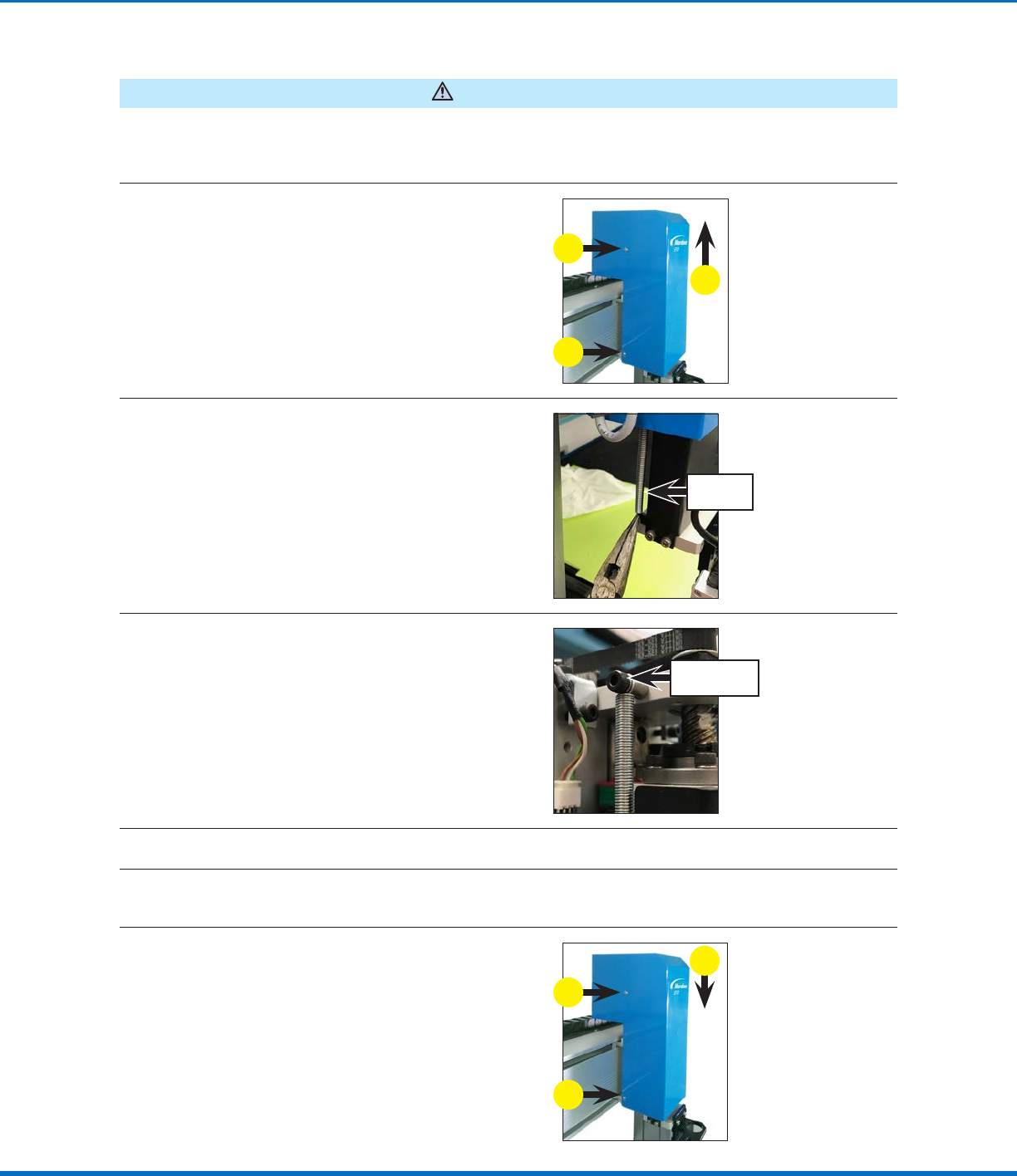

Austausch der Z-Achsen-Federn (nur E und EV Series)
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
1
a. Entfernen Sie die 4 Schrauben, mit denen
die Z-Achsenabdeckung am Z-Achsen-
Modul befestigt ist.
b. Ziehen Sie die Z-Achsenabdeckung
senkrecht nach oben, um sie zu entfernen.
a
b
a
2
Halten Sie den Kopf der Z-Achse in der
oberen Position. Halten Sie die Unterseite der
Z-Achsen-Feder fest, ziehen Sie sie nach unten
und drücken Sie sie in Richtung der Rückseite
des Roboters, um sie von der Haltelippe zu
lösen.
Z-Achsen-
Feder
3
Entfernen Sie die Schraube, mit der die Feder
der Z-Achse befestigt ist. Dies gibt die Feder
frei.
Z-Achsen-
Federschraube
4
Sichern Sie die Ersatzfeder der Z-Achse mit der zuvor entfernten Schraube.
5
Halten Sie die Unterseite der Z-Achsen-Feder, ziehen Sie sie nach unten und legen Sie die untere
Windung in die Haltelippe.
6
a. Bringen Sie die Z-Achsenabdeckung wieder
an.
b. Befestigen Sie die Abdeckung mit den zuvor
entfernten Schrauben.
b
a
b
Wartungs- und Ersatzteilhandbuch für automatisierte Dosiersysteme
34
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

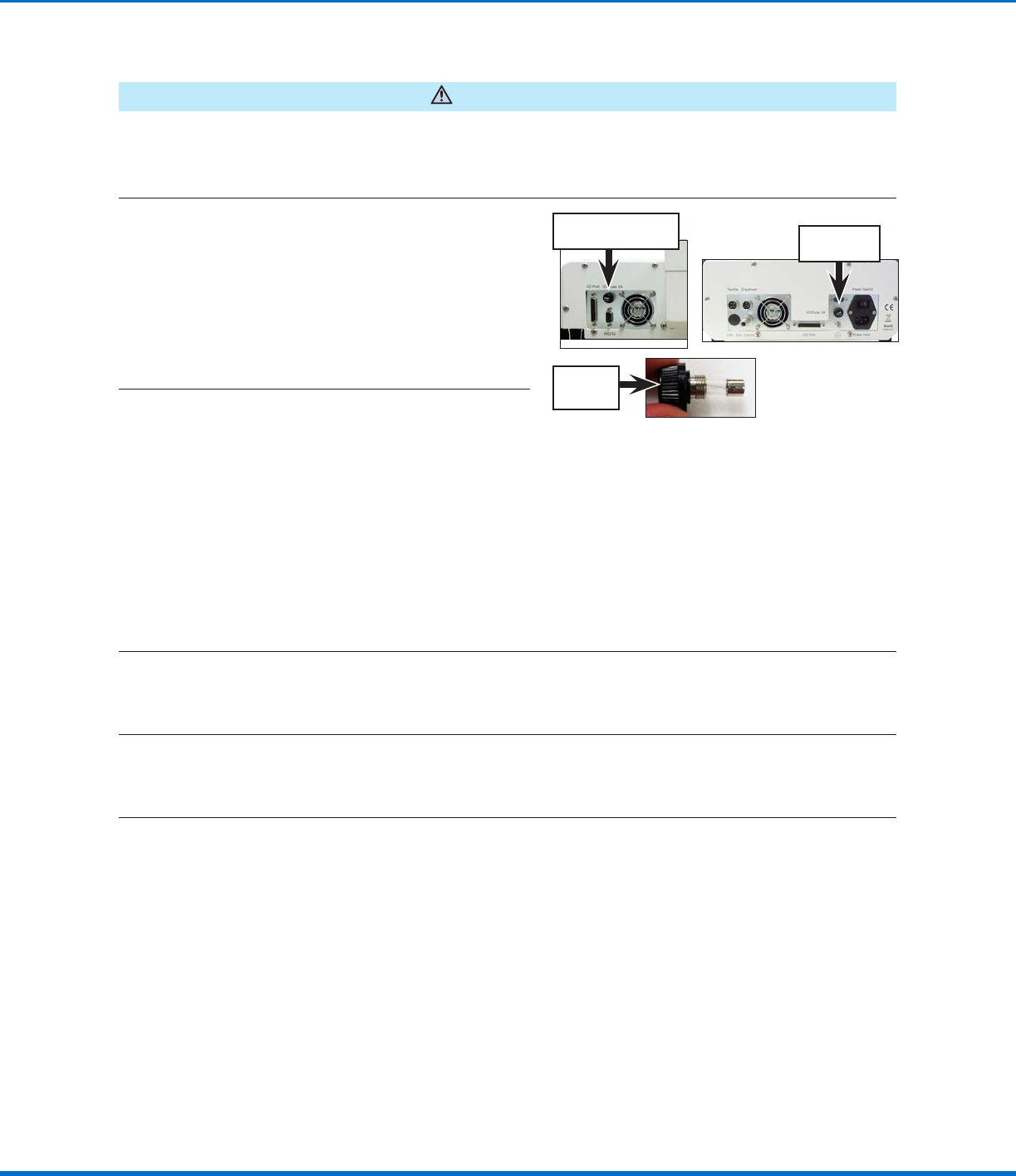

Sicherungswechsel
VORSICHT
Gefahr von Personen- oder Sachschäden. Führen Sie vor einer Wartungsmaßnahme die Schritte unter „Vorbereitung
für alle Wartungsarbeiten“ auf Seite3 aus.
Sicherungswechsel (Teilenr. 7361392 — Alle Geräte außer E2) (Teilenr. 7361391 — E2-Geräte)
1
Schrauben Sie den Sicherungshalter des
Roboters (Teilenr. 7361394) ab und entfernen
Sie die Sicherung.
HINWEIS: Bei allen Modellen außer E2-Geräten
bendet sich die Sicherung auf der linken Seite
der Abdeckung der Steuerungsbaugruppe.
Bei E2-Geräten bendet sich die Sicherung
auf der rechten Seite der Abdeckung der
Steuerungsbaugruppe.
Position der
Sicherung E2
Sicherungsposition für
alle Geräte außer E2
Roboter-
Sicherungs-
halter
2
Prüfen Sie die Sicherung visuell auf einen
gebrochenen Draht oder einen verbrannten
Zylinder, der braun oder schwarz ist. Dies sind
Anzeichen für eine durchgebrannte Sicherung.
HINWEIS: Sie können auch ein Multimeter
verwenden, um die Sicherung zu prüfen:
Berühren Sie im Widerstandsmodus des
Multimeters die Metallenden der Sicherung mit
den Metallspitzen der Messleitungen. Wenn sich
der angezeigte Widerstand nicht ändert (also
100 % Widerstand bleibt), ist die Sicherung
durchgebrannt. Wenn ein kleiner Widerstand
gemessen wird, ist die Sicherung in Ordnung.
3
(Alle Geräte außer E2)
Wenn die Sicherung durchgebrannt ist, entfernen Sie diese aus dem Sicherungshalter des Roboters.
Setzen Sie eine neue 20-mm-Sicherung mit 3 A (Teilenr. 7361392) ein.
(nur E2-Geräte)
Wenn die Sicherung durchgebrannt ist, entfernen Sie diese aus dem Sicherungshalter des Roboters.
Setzen Sie eine neue 20-mm-Sicherung mit 1 A (Teilenr. 7361391) ein.
4
Setzen Sie den Roboter-Sicherungshalter wieder in den Roboter ein.
