4 S-Förderer Test Software 4.2 Prüfen von 3x8mm S-Förderer 24 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 4.2 4 . 2 P r ü f e n v o n 3 x 8 m m S - F ö r d e r e r Prüfen von 3x8mm S-Förderer Prüfsoftware starte…
4 S-Förderer Test Software
4.1 Prüfen von 2x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 23

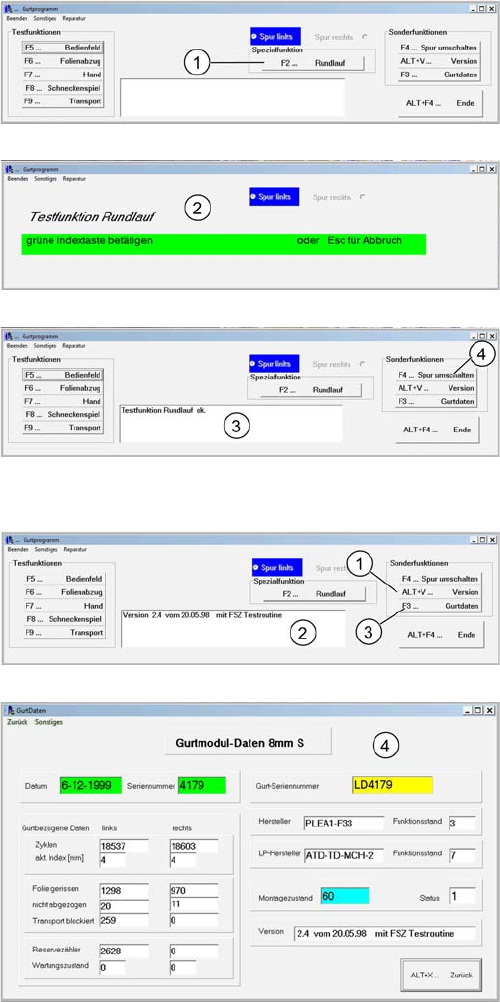

F2 Rundlauf
ALT+V Version und F3 Daten
1. Starten Sie den Test "Rundlauf" mit der Taste F2
Das Stiftrad wird schnell getaktet.
2. Drücken Sie die grüne Taste der aktivierten Spur. Das
Stiftrad stoppt sofort.
3. Im Kommentarfeld wird das Ergebnis angezeigt.
4. Schalten Sie mit F4 die Spur um. Führen Sie Schritt 1
bis 3 mit der rechten Spur aus.
1. Starten Sie mit ALT+V die Abfrage der Softwareversi
-
on
2. Im Kommentarfeld wird die Version angezeigt
3. Mit der Taste F3 "Gurtdaten" werden weitere Daten
aus dem Förderer angezeigt.
4. Gurtdaten werden ausgelesen und angezeigt.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
24 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
4.2
4.2 Prüfen von 3x8mm S-Förderer
Prüfen von 3x8mm S-Förderer
Prüfsoftware starten (3x8mm S-Förderer)
1. Verbinden Sie das Netzteil. und das RS232 Kabel mit
der Motortestbox (Rückseite).
2. Verbinden Sie den Förderer mit der Motortestbox.
3. Schalten Sie das Netzteil und die Motortestbox ein.
4. Verbinden Sie das RS 232 Kabel am PC mit COM1
und starten Sie die Prüfsoftware
HINWEIS
Der nachfolgende Ablauf wird anhand der Prüfsoftware für den 3x8mm S-Förderer beschrieben
und unterscheidet sich bzgl. der Bedienoberfläche nur unwesentlich vom 3x8mm Gold
Förderer (0201)
Die Funktionen F2 und ALT+A (BE-Abdeckung) stehen beim 3x8mm S Gold Förderer nicht zur
Verfügung!
Sie können für die Bedienung sowohl die Funktionstasten der PC Tastatur , als auch die ent
-
sprechenden Buttons der Bedieneroberfläche nutzen!
Für die Testfunktion F5 – F8 und für ALT+A ist ein manuelles Umschalten der Spuren nicht not
-
wendig!
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 25
Prüfsoftware Ablauf (3x8mm S-Förderer)
F5 Bedienfeld
1. Im Hauptmenü ist nach dem Start immer die linke Spur
aktiviert. Starten Sie den Test "Bedienfeld" mit der Taste
F5.
2. Drücken Sie am Förderer die grüne Folientaste (Gurt
takten) .
Mit diesen Test wird die Funktion der 3 Folientasten am
Förderer – Bedienfeld überprüft, Der Test ist unabhängig
von der ausgewählten Spur.
3. Drücken Sie am Förderer die gelbe Folientaste (Folie
-
neinzug).
4. Drücken Sie am Förderer die blaue Folientaste (Spur
umschalten).
5. Im Kommentarfeld wird das Ergebnis angezeigt. Der
Test ist Spur - unabhängig und somit abgeschlossen.
