6 3x8mm,12-88mm S-Förderer prüfen und einstellen
6.1 Übersicht: S-Förderer Prüfset für 3x8mmS und 12-88mmS Folienabzug
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 37
6
6 3x8mm,12-88mm S-Förderer prüfen und einstellen
3x8mm,12-88mm S-Förderer prüfen und einstellen
6.1
6.1 Übersicht: S-Förderer Prüfset für 3x8mmS und 12-88mmS Folienabzug
Übersicht: S-Förderer Prüfset für 3x8mmS und 12-88mmS Foli
-
enabzug
6.2
6.2 12-88mmS: Folienabzugsmotor, Stromaufnahme und Drehrichtung prüfen
12-88mmS: Folienabzugsmotor, Stromaufnahme und Drehrich
-
tung prüfen

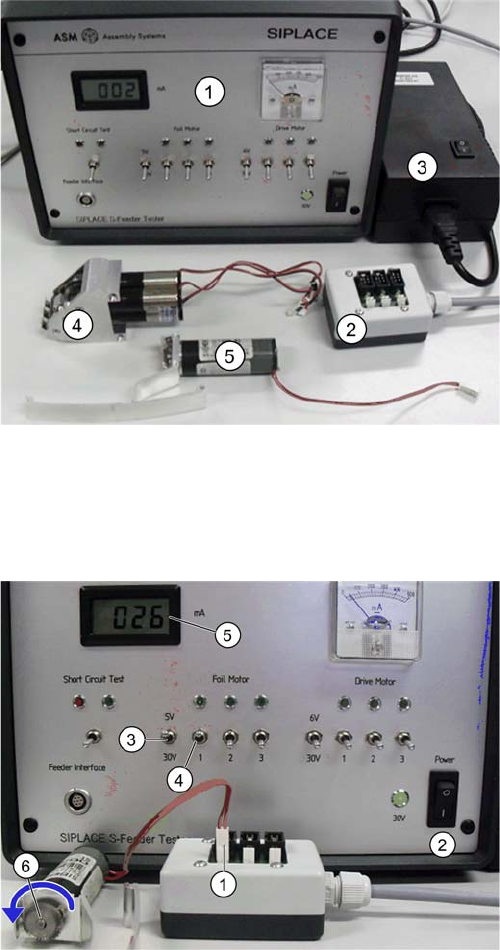

1. Siplace S-Feeder Motortester
2. Extension Box mit Kabel
3. Netzteil
4. 3x8mm Folienabzugmotor komplett
5. 12-88mm Folienabzugmotor vormontiert
1. Stellen Sie alle Knebelschalter unter "Foil Motor" nach
unten und stecken Sie den Motor am weißen Sockel 1 an
der Extension Box an.
2. Schalten Sie den S-Feeder Motortester an.
3. Stellen Sie den Schalter 5/30V auf 5V ein. Die Schal
-
terstellung 30V steht für einen eventuellen Dauerlauftest
zur Verfügung.
4. Schalten Sie den "Foil Motor - Schalter 1" nach oben
5. Kontrollieren Sie die Stromaufnahme am Motortester.
Sollwert ist 30 – 55mA.
6. Kontrollieren Sie die Drehrichtung am Motor. Er muss
entgegen der Uhrzeigerrichtung drehen .
6 3x8mm,12-88mm S-Förderer prüfen und einstellen
6.3 3x8mmS: Folienabzugsmotor, Drehrichtung und Funktion prüfen
38 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
6.3
6.3 3x8mmS: Folienabzugsmotor, Drehrichtung und Funktion prüfen
3x8mmS: Folienabzugsmotor, Drehrichtung und Funktion prüfen

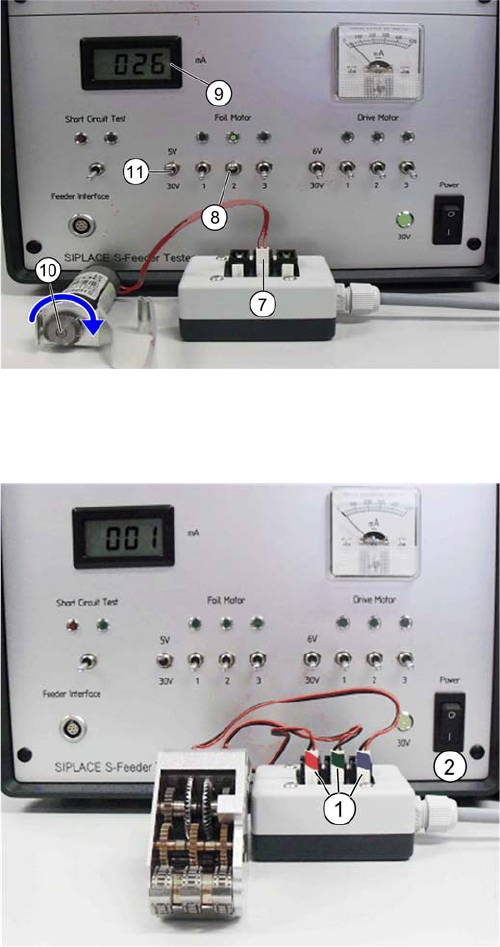

7. Schalten Sie den Schalter 1(siehe Punkt 4) wieder
nach unten und stecken Sie den Motor auf Steckplatz 2
(weißer Sockel) der Extension Box an.
8. Schalten Sie jetzt den Schalter 2 unter "Foil Device",
nach oben. Achten Sie darauf das der Schalter 5/30V
noch auf 5V steht.
9. Kontrollieren Sie die Stromaufnahme. Sollwert ist hier
auch 30 – 55mA.
10. Kontrollieren Sie die Drehrichtung des Motors. Er
muss in Uhrzeigerrichtung drehen.
11. Möchten Sie den Motor im Dauerlauf testen, stellen
Sie den Schalter 5/30V auf 30V um.
1. Stellen Sie die Schalter 1-3 unter "Foil Motor" in die un
-
tere Position und stecken Sie Folienabzugmotoreinheit
an die Extension box an. Spur 1 (rot) auf Stecker 1, Spur
2 (grün) auf Stecker 2 und Spur 3 (blau) auf Stecker 3
2. Schalten Sie den S-Feeder Motortester ein
6 3x8mm,12-88mm S-Förderer prüfen und einstellen
6.4 3x8mmS: Folienabzugsmotor, Stromaufnahme Spur 1, 2 u. 3 prüfen
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 39
6.4
6.4 3x8mmS: Folienabzugsmotor, Stromaufnahme Spur 1, 2 u. 3 prüfen
3x8mmS: Folienabzugsmotor, Stromaufnahme Spur 1, 2 u. 3
prüfen

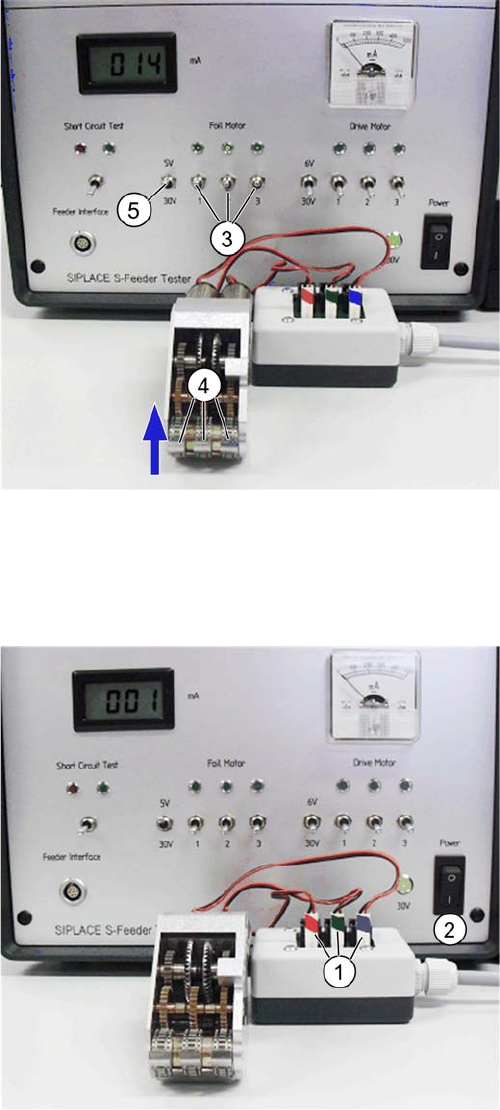

3. Schalten Sie die Schalter 1-3 nach oben.
4. Kontrollieren Sie die Drehrichtung der Stopfräder (in
der Darstellung die unterste Zahnradreihe). Die
Zahnräder müssen sich in Pfeilrichtung drehen.
5. Mit dem 5/30V Schalter können Sie die Räder schnell
oder langsam drehen lassen. Die 30V Stellung eignet
sich für Dauerlauftests
1. Stellen Sie die Schalter 1-3 unter "Foil Motor" in die un
-
tere Position und stecken Sie Folienabzugmotoreinheit
an die Extension box an. Spur 1 (rot) auf Stecker 1, Spur
2 (grün) auf Stecker 2 und Spur 3 (blau) auf Stecker 3
2. Schalten Sie den S-Feeder Motortester ein. Stellen Sie
den 5/30V Schalter unter "Foil Motor" nach oben (5V).
Die Schalterstellung 30V steht für einen eventuellen Dau
-
erlauftest zur Verfügung..
