9 3x8mm S-Förderer Transpo rtmotor ersetzen 9.3 Folgearbeiten 54 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
9 3x8mm S-Förderer Transportmotor ersetzen
9.3 Folgearbeiten
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 53
9.3
9.3 Folgearbeiten
Folgearbeiten
Stellen sie die Abholposition mit der S-Feeder Test Station (SFTS) ein.
Überprüfen sie die Abholposition aller Spuren mit der SFTS und montieren sie anschliessend wieder die
Motorabdeckung. Sehen Sie hierzu auch die Anleitung für die SFTS.

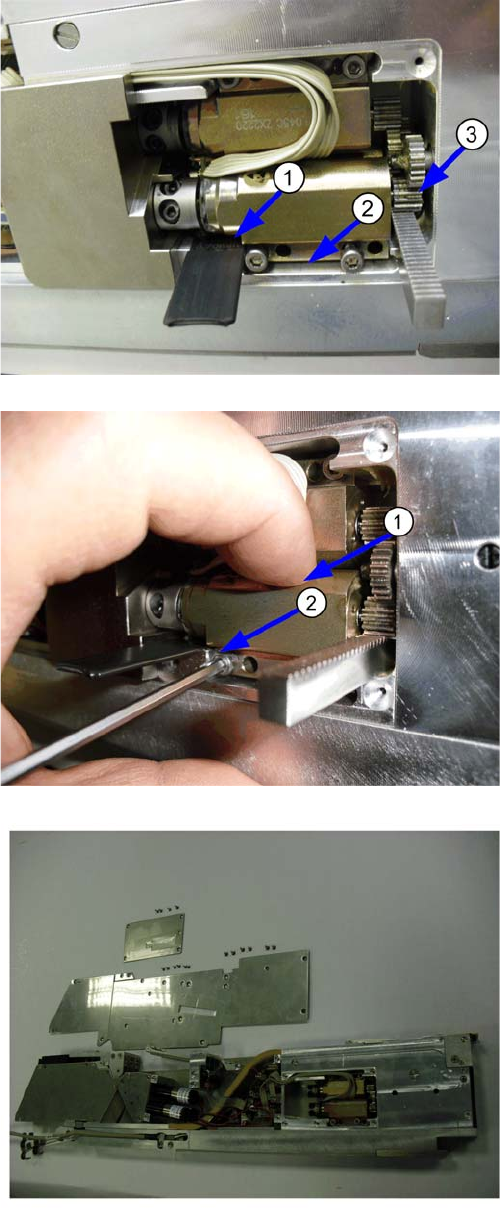

1. Setzen sie die entsprechende Einstelllehre unter das
hintere Teil des Motors. 003773373-01 Einstellleh
-
re 0,7mm für Motor "Spur rechts und mitte".
003773372-01 Einstellehre 0,63mm für "Spur
links".
2. Durch die Zahnstange und die Einstelllehre wird der
Abstand zwischen Förderergehäuse und Motor ein
-
gestellt.
3. Damit stehen die beiden Zahnräder definiert zueinan
-
der.
1. Drücken sie leicht den Motor auf die Einstelllehre und
die Zahnradstange.
2. Befestigen sie den Motor mit den beiden Schrauben.
▪ Entfernen Sie die Zahnstange, Einstelllehre und Si
-
cherheitsplatte.
▪ Montieren Sie die Seitenabdeckung des Förderers.
▪ Die Motorabdeckung wird erst nach der Einstellung
der Abholposition montiert.
▪ Sollte dies erst später durchgeführt werden, montie
-
ren Sie bitte die Motorabdeckung, um Verschmutzun
-
gen im Motorbereich und den Verlust von Bauteilen
vorzubeugen.
▪ Damit ist der Einbau des Motors abgeschlossen.
9 3x8mm S-Förderer Transportmotor ersetzen
9.3 Folgearbeiten
54 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
10 3x8mm S-Förderer - Folienentsorgungseinheit
10.1 Demontieren der Folienentsorgungseinheit
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 55
10
10 3x8mm S-Förderer - Folienentsorgungseinheit
3x8mm S-Förderer - Folienentsorgungseinheit
10.1
10.1 Demontieren der Folienentsorgungseinheit
Demontieren der Folienentsorgungseinheit

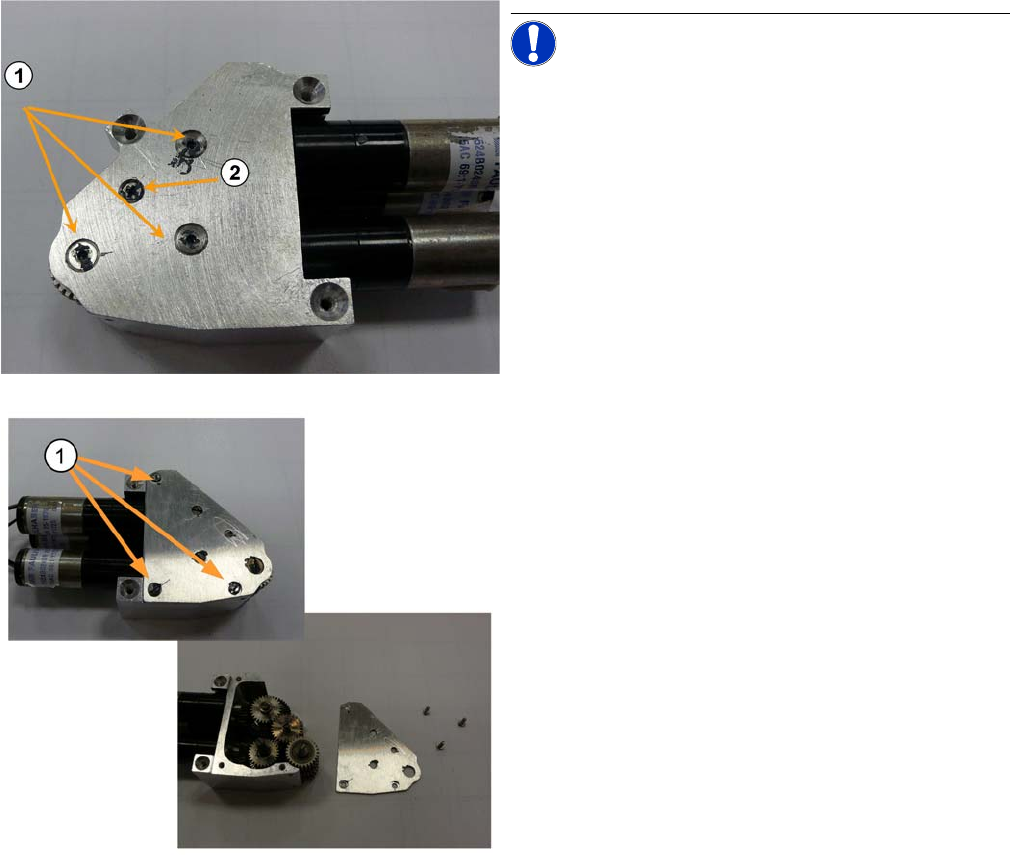

Demontage der Rollenanordnung
HINWEIS! Vor der Demontage beachten!
1. Schrauben mit Kreuzschlitz-Kopf sind "Rechtsgewin
-
de"
2. Schrauben mit Inbus-Kopf sind "Linksgewinde"!
1. Entfernen Sie die drei Schrauben der Abdeckung.
