7 3x8mm S-Förderer Schneckenantr ieb prüfen und einstellen 7.2 3x8mmS: Stromaufnahme über das Schneckenspiel einstellen SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 43 9. Schalten Sie am Prüfgerät die linke Spur …
7 3x8mm S-Förderer Schneckenantrieb prüfen und einstellen
7.2 3x8mmS: Stromaufnahme über das Schneckenspiel einstellen
42 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
5. Klappen Sie die Einstellklappe nach oben und ...
6. ... ziehen Sie dabei in der oberen Position die drei
Andrückstifte nach oben, damit Sie die Vorrichtung
vollständig nach oben klappen können.
7. Beachten Sie die farbliche Kennzeichnung (blau, grün,
rot) und schließen Sie die drei Motorkabel in der richtigen
Farbzuordnung an
Rot → schwarzer Stecker 1
Grün → schwarzer Stecker 2
Blau → schwarzer Stecker 3.
Es werden nun nacheinander, von links nach rechts, die
Antriebe der drei Spuren geprüft und eingestellt.
8. Lockern Sie die zwei Schrauben (Gr. 2,5) der Antriebs
-
einheit, beginnend mit der linken Spur..
7 3x8mm S-Förderer Schneckenantrieb prüfen und einstellen
7.2 3x8mmS: Stromaufnahme über das Schneckenspiel einstellen
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 43
9. Schalten Sie am Prüfgerät die linke Spur EIN
-> Schalter 6/30V in Position 6V und Schalter 1 unter
"Tape Drive" nach oben. Die Schalterstellung 30V steht
für einen eventuellen Dauerlauftest zur Verfügung.
10. Drehen Sie an der Rändeschraube der linken Spur,
bis die Soll-Stromaufnahme von 60 - 120 mA (11) erreicht
ist
11. Der Wert der Stromaufnahme sollte während einer
kompletten Stiftrad - Umdrehung konstant sein.
12. Lassen Sie den Motor weiter laufen UND ziehen Sie
in dieser Position die beiden Schrauben M3 (Gr. 2,5), der
eingestellten Spur handfest, an. Nach dem Anziehen der
Schrauben müssen am Prüfgerät weiterhin 60 -120mA
(11) angezeigt werden.
13. Prüfen Sie das Laufgeräusch des Motors auf
Gleichmäßigkeit.
14. Schalten Sie die linke Spur am Prüfgerät AUS (Schal
-
ter 1nach unten).
15. Prüfen Sie abschließend das Spiel der eingestellten
Spur: Drücken Sie dazu mit dem Finger tastend gegen ei
-
nen Stift des Stiftrades der Spur und versuchen Sie, es
zu drehen:
▪ Es darf dabei in beiden Drehrichtungen des Stiftrades
KEIN merkliches Spiel mehr vorhanden sein.
▪ Anderenfalls wiederholen Sie die Einstellung.
▪ Falls die Einstellung nicht optimal möglich ist, muss
die Antriebseinheit zur Reparatur.
16. Führen Sie nun die Prüfung und Einstellung für die
mittlere Spur (Schalter 2 unter "Tape Drive") durch. Ge
-
hen Sie dazu analog zur Beschreibung für die linke Spur
vor ..
17. Führen Sie nun die Prüfung und Einstellung für die
rechte Spur (Schalter 3 unter "Tape Drive") durch. Gehen
Sie dazu analog zur Beschreibung für die linke Spur vor.
Die Einstellung ist damit beendet und der Antrieb kann
entnommen werden.
7 3x8mm S-Förderer Schneckenantrieb prüfen und einstellen
7.2 3x8mmS: Stromaufnahme über das Schneckenspiel einstellen
44 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
Bevor Sie den Antrieb entnehmen:
▪ Schalten Sie das Prüfgerät AUS (Power OFF).
▪ Ziehen Sie danach die 3 Stecker von der Anschluss
-
box ab.

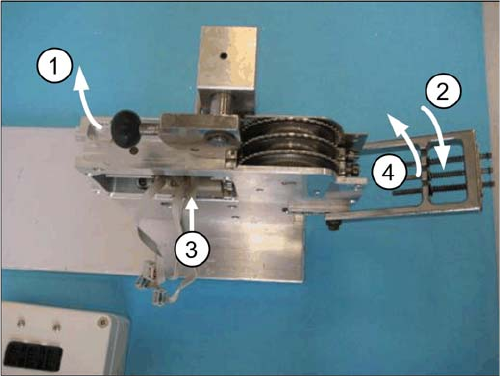

1. Schwenken Sie nun den Hebel (schwarzer Griff) nach
oben.
2. Klappen Sie die Spureinstellvorrichtung nach unten.
3. Entnehmen Sie die den Schneckenantrieb.
4. Schließen Sie die Vorrichtung wieder. Die Prüfung ist
beendet.
