4 S-Förderer Test Software 4.2 Prüfen von 3x8mm S-Förderer SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 29 ALT+A BE-Abdeckung 1. Starten Sie den Test "BE-Abdeckung" mit den Tasten ALT+A. Sie müssen a m …
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
28 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur

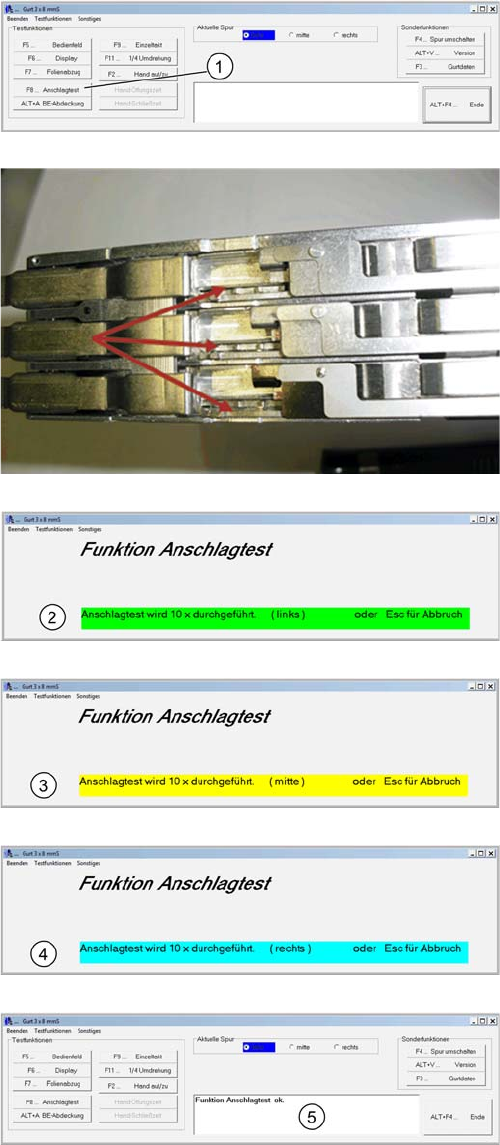

F8 Anschlagtest
1. Starten Sie den Test "Anschlagtest mit der Taste F8.
Sie können am Förderer die Bewegung der Stifträder ver
-
folgen. Der Ablauf erfolgt automatisch. Jede Spur wird je
-
weils 10 mal getaktet. Es ist keine manuelle Umschaltung
der Spuren notwendig.
2. Das linke Stiftrad wird 10 mal getaktet
3. Das mittlere Stiftrad wird 10 mal getaktet.
4. Das rechte Stiftrad wird 10 mal getaktet..
5. Im Kommentarfeld wird das Ergebnis angezeigt. Der
Test ist damit abgeschlossen..
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 29

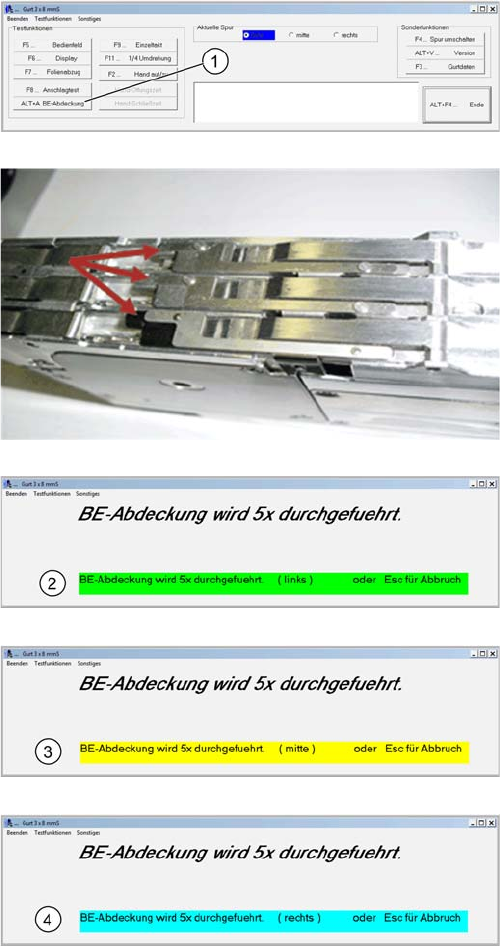

ALT+A BE-Abdeckung
1. Starten Sie den Test "BE-Abdeckung" mit den Tasten
ALT+A.
Sie müssen am Förderer die Bewegung der BE –Abde
-
ckungen visuell kontrollieren, da bei diesem Test die
Software nur die Kommunikation zum Förderer überprüft.
Der Ablauf erfolgt automatisch. Jede Spur wird jeweils
5mal getaktet. Es ist keine manuelle Umschaltung der
Spuren notwendig
2. Die linke Abdeckung wird getaktet
3. Die mittlere Abdeckung wird getaktet
4. Die rechte Abdeckung wird getaktet.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
30 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur

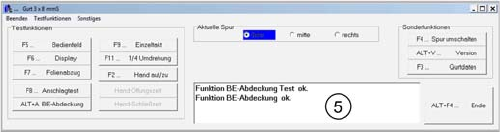

5. Im Kommentarfeld wird das Ergebnis angezeigt Bitte
beachten Sie, dass die Software nicht die Bewegung der
Abdeckung überprüft .
