4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
26 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
F6 Display
1. Starten Sie den Test "Display" mit der Taste F6.
2.Kontrollieren Sie das Display. Alle 7 Segmente der 3
Stellen und die 3 Punkte jeweils rechts unten müssen
blinken.
3.Betätigen Sie die blaue Taste am Förderer wenn alle
Anzeigen korrekt blinken
4. Im Kommentarfeld wird das Ergebnis angezeigt. Der
Test ist Spur - unabhängig und somit abgeschlossen.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 27

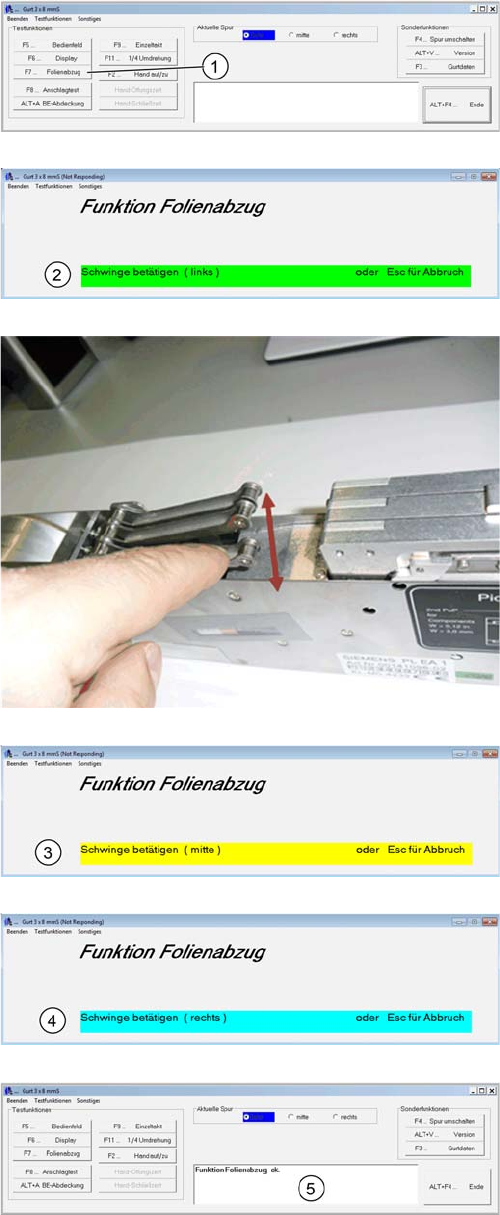

F7 Folienabzug
1. Starten Sie den Test "Folienabzug" mit der Taste F7 .
2. Drücken Sie die linke Schwinge der Folienabzugein
-
heit nach unten.
Drücken Sie die linke Schwinge wie im Bild angezeigt
nach unten, bis der Motor vom Folienabzug ausschaltet.
Lassen Sie die Schwinge wieder los. Der Folienabzug
der nächsten Spur startet. Betätigen Sie die anderen bei
-
den Schwingen wie in den folgenden Schritten 3 und 4
angegeben.
3. Drücken Sie die mittlere Schwinge nach unten bis der
Folienabzug ausschaltet und lassen Sie die Schwinge
wieder los.
4. Drücken Sie die rechte Schwinge bis der Motor Folie
-
nabzug abschaltet und lassen Sie die Schwinge wieder
los.
5. In der Kommentarzeile wird das Ergebnis angezeigt
Der Test ist damit abgeschlossen.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
28 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
F8 Anschlagtest
1. Starten Sie den Test "Anschlagtest mit der Taste F8.
Sie können am Förderer die Bewegung der Stifträder ver
-
folgen. Der Ablauf erfolgt automatisch. Jede Spur wird je
-
weils 10 mal getaktet. Es ist keine manuelle Umschaltung
der Spuren notwendig.
2. Das linke Stiftrad wird 10 mal getaktet
3. Das mittlere Stiftrad wird 10 mal getaktet.
4. Das rechte Stiftrad wird 10 mal getaktet..
5. Im Kommentarfeld wird das Ergebnis angezeigt. Der
Test ist damit abgeschlossen..
