4 S-Förderer Test Software 4.2 Prüfen von 3x8mm S-Förderer SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 31 F2 Hand (BE-Abdeckung) F9 Einzeltakt F11 ¼ Umdrehung ALT+V Version F3 Gurtdaten HINWEIS Die Funktionen F2…
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
30 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
5. Im Kommentarfeld wird das Ergebnis angezeigt Bitte
beachten Sie, dass die Software nicht die Bewegung der
Abdeckung überprüft .
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 31

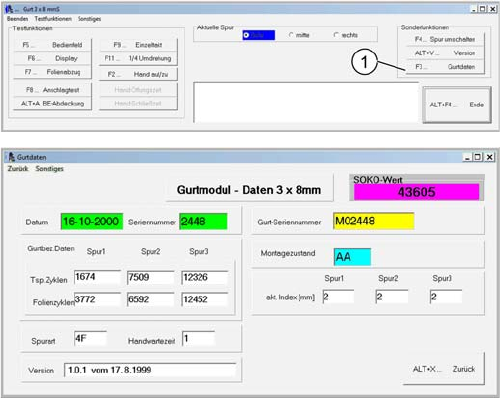

F2 Hand (BE-Abdeckung)
F9 Einzeltakt
F11 ¼ Umdrehung
ALT+V Version
F3 Gurtdaten
HINWEIS
Die Funktionen F2 und ALT+A (BE-Abdeckung) stehen beim 3x8 S 0201 Gold Förderer nicht
zur Verfügung!
Schalten Sie zur Ausführung von.F2, F9 und F11 zuerst auf die entsprechende Spur um. Diese
Testfunktionen dienen bei einer Reparatur zur schnellen Überprüfung der entsprechenden An
-
triebe.
Beobachten Sie bei diesen Tests die mechanische Funktion am Förderer. Die Software
überprüft nur die Kommunikation zum Förderer.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Hand" mit der Taste F2
3. Im Kommentarfeld sehen Sie das Ergebnis.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Einzeltakt" mit F9. Das Stiftrad
wird einzeln getaktet
3. Im Kommentarfeld sehen Sie das Ergebnis.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Umdrehung" mit der Taste F11.
3. Das ausgewählte Stiftrad taktet eine ¼ Umdrehung
vor.
4. Das Ergebnis wird im Kommentarfeld angezeigt
1. Betätigen Sie die Tasten ALT+V "Version".
2. Im Kommentarfeld wird die Softwareversion angezeigt.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
32 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
1. Betätigen Sie die Taste F3 "Gurtdaten".
Die gespeicherten Modul-Daten werden angezeigt.
-> Prüfen Sie die Daten.
Gehen Sie mit ALT+X zurück
-> Damit ist die Prüfung für den 3x8mmS-Förderer been
-
det.
-> Schließen Sie das Programm mit ALT+F4.
