10 3x8mm S-Förderer - Folienentsorgungseinheit
10.3 Montage DC-Getriebemotor
60 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
10.3

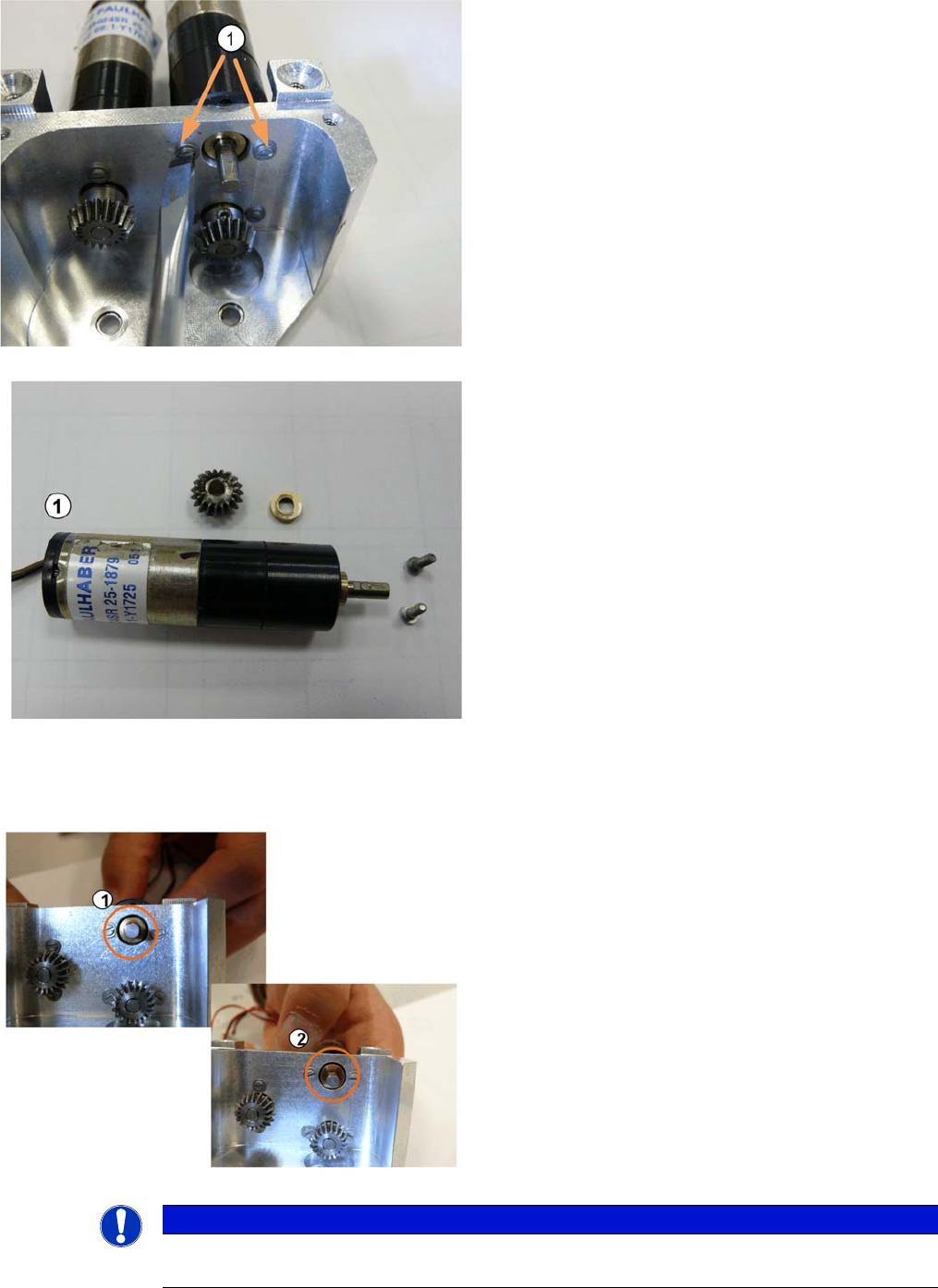

10.3 Montage DC-Getriebemotor
Montage DC-Getriebemotor
1. Entfernen Sie die beiden Schrauben mit einem 2mm
flachen Schraubendreher
▪ Übersicht zur Motorbaugruppe nach der Demontage.
1. 00345035-xx DC-Getriebemotor
1. Der Motor ist mittig ausgerichtet.
2. Der Motor ist aussermittig ausgerichtet.
HINWEIS
Die jeweiligen Teil-Nummern für den 3x8mm S-Förderer finden Sie im Abschnitt "Demontieren
des Motors der Folienentsorgung".
10 3x8mm S-Förderer - Folienentsorgungseinheit
10.4 Montage Folienentsorgungseinheit
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 61
Montage Kegelrad auf DC-Getriebemotor Welle
10.4
10.4 Montage Folienentsorgungseinheit
Montage Folienentsorgungseinheit
Montage des Getriebes auf der Welle 4 mit Rädern 2 und 3
▪ Stellen Sie, während der Montage des Stirnrades, die korrekte Reihenfolge der Abstandshalter si
-
cher.
Montage des Getriebes auf der Welle mit Rad 1
1. Position der Schraube auf der flachen Seite der DC-
Getriebemotor-Welle, vor dem Anziehen der Schrau
-
be.
10 3x8mm S-Förderer - Folienentsorgungseinheit
10.4 Montage Folienentsorgungseinheit
62 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
Montage des Getriebes auf der Welle mit Rad 3
Montage der Ritzel
▪ Stellen Siedie Reihenfolge anhand der, auf den Ritzel, angebrachten Markierungen sicher.
