VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 维护保养
安装
颠倒上述步骤顺序，再安装撞针。
安装完成后，要进行校准。
拆卸及清洗
步骤 1：用拇指和食指捏住撞针顶部(X1)。
步骤 2：轻轻旋转，分开撞针定心螺丝和撞针。
步骤 3：从撞针上取下撞针弹簧。
步骤 4：所有组件进行超声波清洗（若有必要）。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 维护保养
103

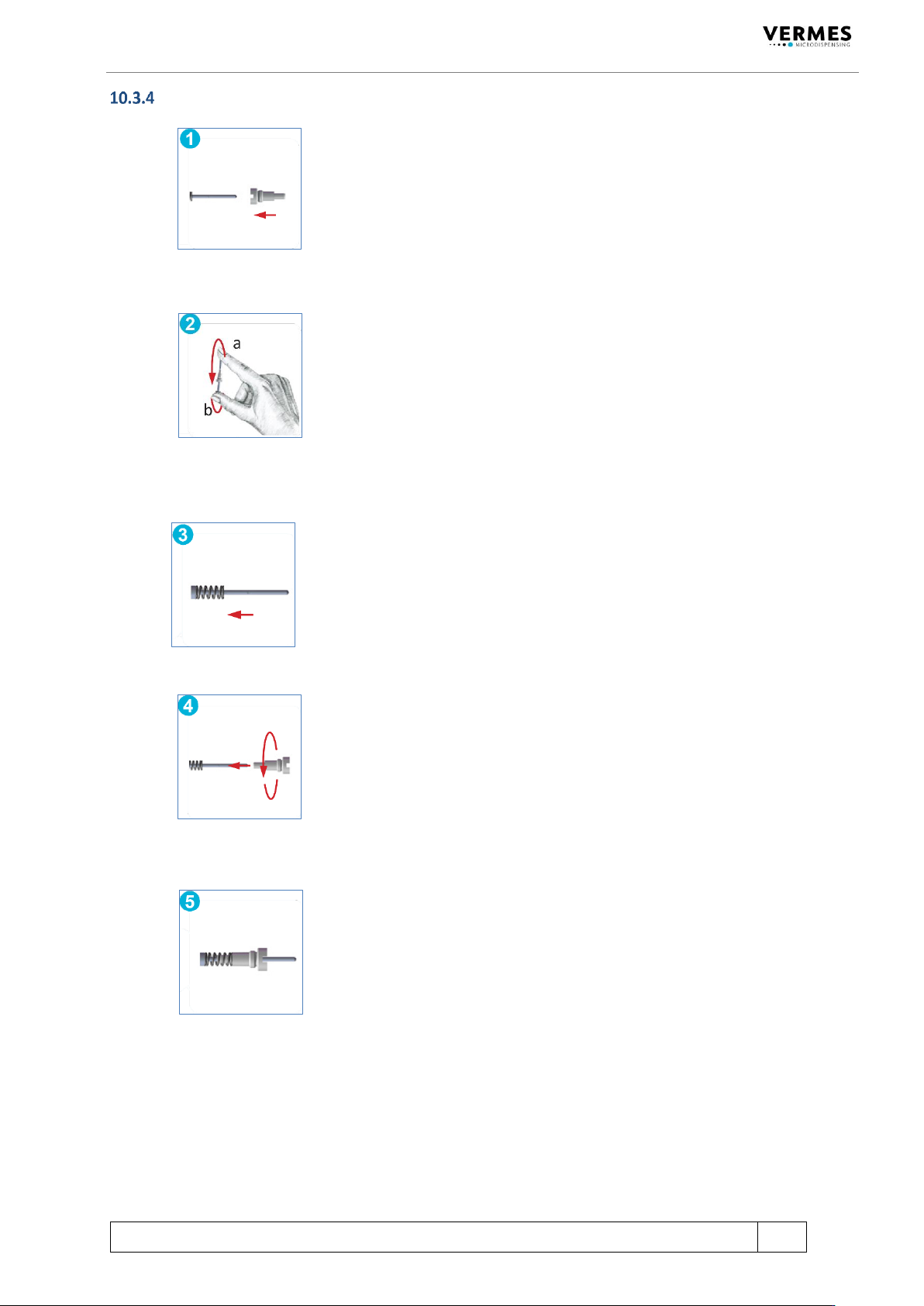

再次安装撞针和指尖滑动测试
步骤 1： “指尖滑动测试”可用来测试，撞针是否可在撞针定心螺丝中顺滑地移动。
若不能顺滑移动，需重新清理。将撞针定心螺丝较宽的一端，推向撞针。
步骤 2：用拇指和食指固定撞针，上下颠倒晃动几次撞针，撞针两端将在 a 和 b 位置
切换。撞针定心螺丝应套在撞针上顺滑地上下移动。测试完成后，取下撞针
定心螺丝。
步骤 3：将撞针弹簧装入撞杆。
步骤 4：一边慢慢旋转撞针定心螺丝，一边将其窄头一端推入撞杆。
步骤 5：将撞针装入阀，校准后再进行点胶操作。
104
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 错误信息
11 错误信息
以下列出了操作系统时，可能出现的所有错误信息。 章节 11.1 中的列表，是错误信息的
快速概览。 章节 0 将针对每一个错误信息进行说明。
若出现错误，屏幕上将显示错误信息 ，且红色的 LED 校准灯亮起。也可通过 PLC 接口 pin
13 得知系统是否出现错误。摁[enter] 键来消除屏幕显示。若无法消除，请关闭控制器，
检查系统的连接（如，线缆松动），再重启系统。
若仍显示错误信息， 请联系微密斯的技术支持（见第 6 页），或当地供应商。
重要提示！（错误信息存储）
重启后，仅可在子菜单 “Error”查看错误信息。
重要提示！（阀的状态取决于错误信息）
阀的开关状态，取决于对应的错误信息。见章节 0 每个错误信息的详细说明。
11.1 错误信息列表
下表列出了所有的错误信息（含代码），及其可能出现的时间段。
错误信息代码
错误信息
关联影响
出现时间
101
101 Incorr. Valve
阀
启动
102
102 Incorrect Piezo Type
阀
启动
104
104 Sensor Communication Error
阀
运行
190
190 Incorr. Valve Data Press Enter
阀
启动，运行
191
191 NozzleTappet Load Err. Enter
阀
启动
192
192 NozzleTappet Save Err. Enter
阀
运行
199
199 Valve Error Escape for Auxi.
阀
启动
300
300 Act. Calib. Wrong pr. Enter
阀
启动
301
301 No Valve Present Error
阀
启动
302
302 Actuator Connection Error
阀
运行
501
501 Valve Defect Error
阀
启动
502
502 MDV TempHigh Please Wait
阀
启动，运行
601
601 USART Buffer Overflow
RS-232C
运行
701
701 Valve Driver Defect
MDC
启动，运行
702
702 Watchdog TimeOut pr. Enter
MDC
启动，运行
703
703 RS Power Supply pr. Enter
MDC
启动，运行
800
800 wrong H calib pr. Enter
加热块
启动
801
801 No Heater! Press Enter
加热块
启动，运行
802
802 wrong Heater pr. Enter
加热块
启动，运行
901
901 RAM Data Error pr. Enter
MDC 数据
启动，运行
902
902 EEPROM not formatted Enter
MDC 数据
启动，运行
903
903 EEPROM Write Error pr. Enter
MDC 数据
运行
904
904 Setup Save Error pr. Enter
MDC 数据
运行
905
905 Setup Load Error pr. Enter
MDC 数据
运行
999
999 Error in Errorlist
MDC 数据
运行
