5.3 技术资料

参数

数值

喷射点胶量

单次触发 1 nl 至 > 200 µl（高粘度点胶介质）

入口供压范围

0.1 到 100 bar （相对）

0.1 到 8 bar （连接胶筒）

0.1 到 70 bar（连接压力箱）

流体动力粘度

从低至高达 2000000 mPas

反应时间（PLC-接口）

约 120 µs

点胶频率（最高）

> 3 kHz

点胶频率（平均）

> 1 kHz （带冷却）

运行温度范围

10 °C 到 50 °C

兼容性

所有流体、有机溶剂、弱酸或弱碱

规格（基础型号）

115 mm x 39.5 mm x 12 mm

重量

约 258 g （依配置而定）

无电压时撞针位置

打开

5.4 阀型号

以下系列均与 MDC 3200

匹配：

 MDV 3200A （适合低至高粘度流体）

 MDV 3200F （适合低至高粘度流体，本手册中未介绍）

具体型号如下：

 MDV 3200A-CA

 MDV 3200A-CP

 MDV 3200A-HS

 MDV 3200A-HS-UF

 MDV 3200A

 MDV 3200A-AC

 MDV 3200A-AC-UF

型号简写说明

A：标准版本（无 MNL 螺丝）

CP：紧凑型

HS：带延长线缆，带冷却适配接口

AC：带冷却适配接口

CA：带延长线缆

UF：带更宽的冷却适配接头（6 mm）

根据不同的应用，选择适合的阀。若点胶应用耗能过大，或需保持恒温点胶且安装了加热

块，则推荐带冷却适配接头的阀。若点胶应用耗能更高，或温度要求更高，推荐使用 UF 型

号的阀。若点胶空间受限，或其它型号的阀无法集成到应用中，则推荐使用 CP 型号的阀。

VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV

5.5 MDV 3200 系列特点

常开

未通电状态下（无电压接入），阀保持常开。这样喷嘴的通道就不会被撞针头堵住，点胶介

质就能流通。事实上，阀常开也不会带来问题，因为此型号专为高粘度点胶介质设计，介质

很难在通道自然流通。

用户请注意，若停机时间较长，请切断气压供给。关闭控制器前先切断气压供给。

快速更换组件

可快速更换喷嘴单元（带调整螺母、喷嘴、喷嘴引导环和 O 型密封圈）。为保证点胶精准重

复性，更换喷嘴单元后需执行校准，调整撞针和喷嘴单元的相对位置。

高灵活性

该系列为模块化设计，可轻松更换喷嘴单元和液盒。随时快速集成到新的点胶应用中。针对

特殊应用，多种配件可供选择。

可随时快速更换组件，节省停工时间。您在生产安装前期即可订购我们的设备，订购时请提

供物料号或设备型号（如，阀 ID）。若点胶应用参数较为特殊，请先咨询我们的技术支持。

不受机位限制，独立运行

阀的点胶运行不受安装位置限制，可快速集成到任何既定的生产线。

人性化设计

操作方便，可通过控制器上的功能键来操作。内置 RS-232C，可通过电脑远程控制。

安全布线

阀外置高质量 Lemo 接口。可轻松安装或拆卸，防止连接意外断开。

精选原料

微密斯精选各种性能最佳的原材料进行生产。

 所有与点胶介质有接触的部件，都由防锈、耐酸的不锈钢合金或由高强度聚合物

PE （聚乙烯）、PEEK （聚醚醚酮）和 PTFE （聚四氟乙烯）等组成。

 提供不同材质的密封件，关于密封材料的耐热及化学兼容性，请参考章节 9.2 和

9.3。

 硬质合金、不锈钢、陶瓷或 PEEK 等材质的喷嘴，长期可供选择。也可按需，为

客户提供定制化服务。

VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操作

6 初始操作

6.1 交付

为避免运输过程中的损坏，微密斯在交付前会对每一套点胶系统进行仔细打包。

开箱

收货后客户需立即检查货物是否受损。

若有损坏，应及时通知承运人。收到货物受损书面确认函后，立刻联系对此负责的承

运商，并告知微密斯。

此外还要检查所有附带配件，确认交货是否完整。

6.1.2 交付内容

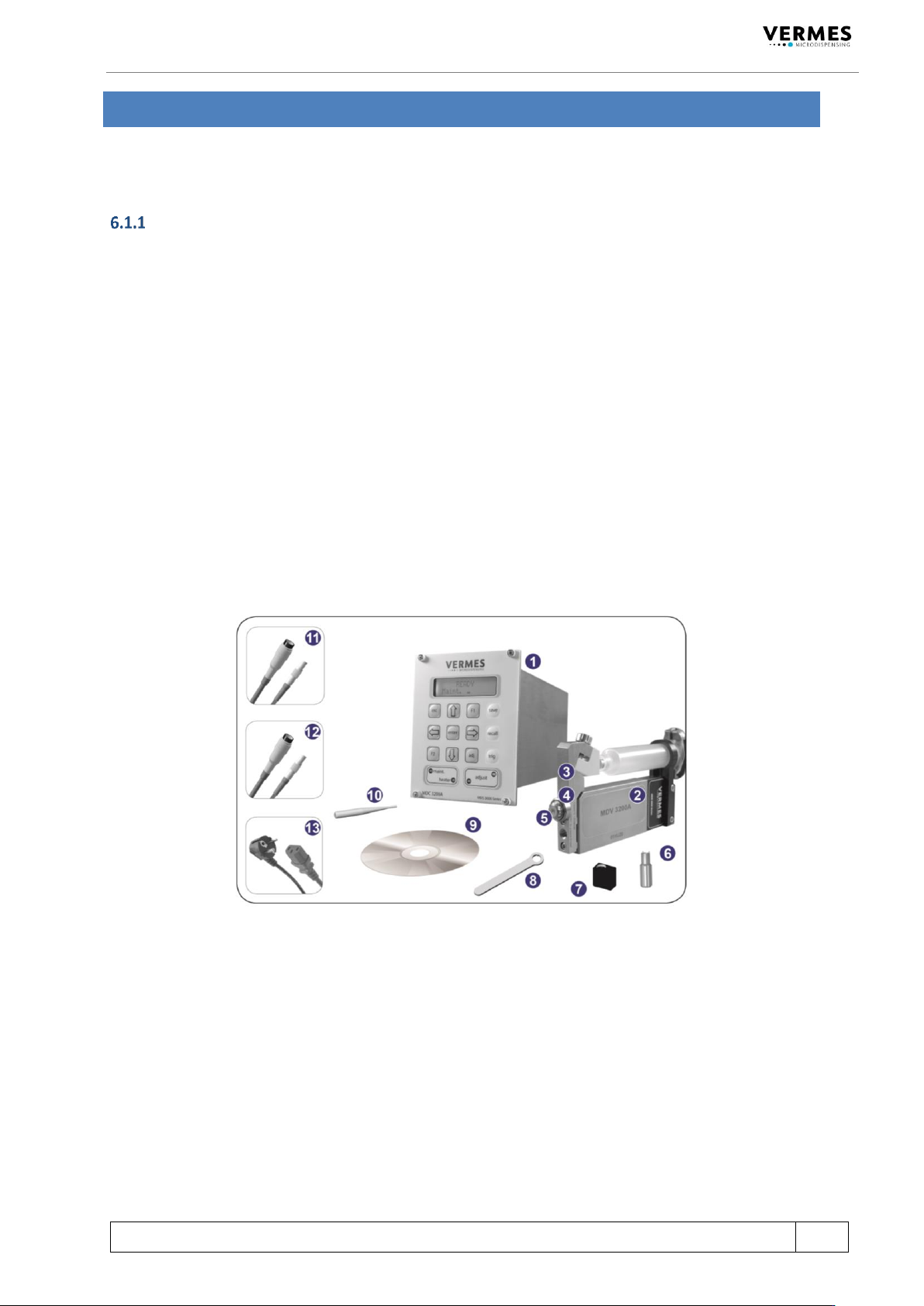

请检查交付是否完成整。注意，部分单独的组件可能已完成组装：

基础设备：

1. 控制器 MDC 3200

8. MDT 302 喷嘴调整工具

2. 微喷射点胶阀 9. 内含使用手册和软件的 DVD

3. 液盒* 10. MDT 304 喷嘴推出工具

4. 喷嘴单元* 11. 驱动器线缆（红）*

5. 喷嘴* 12. 传感器线缆（黄）*

6. MDT 303 喷嘴更换工具 13. 电源线（黑）

7. 撞针保护盖

*不包含这些组件，请单独订购。

可选：

 不同型号的液盒

 不同的液盒接头

 喷嘴加热块

推荐选择：

 清洁套装

 MDT 301 通用工具

 MDT 310 撞针更换工具

若针对预期应用，需使用特殊的配件（如，特殊材质的密封件），请咨询我们的技术

支持（见第 7 页）。未安装完整前，请勿启动系统。
