76
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口
示例：
输入：
SCENARIO:READ:<1>
结果：
显示方案设置 1 的设置参数。
回应：
0,1,5,1,2,5,2,3,5,3,4,5,0,5,5,1,6,50,2,7,50,3,8,50,0,9,50,1,10,50
73
SETUP:SAVE:<setup no.>:<RI>,<OT>,<FA>,<NL>,<NP>,<DL>
说明：
可用此指令保存设置里给定的参数。需提供设置编号以及 6 个设置参
数。
系统将检查所有参数。不完整的参数、开启加热块后的延迟设置过短
或错误的设置值将导致保存取消。
“Falling“被设置为以 1/100 ms 为单位，其它时间相关参数被设置为以
1/10 ms 为单位。参数值不能低于 “1” ， 只有“Open Time”可设置为
“0”。falling 最小为 0.01 ms，rising 最小为 0.1 ms。但 Falling 和 Rising 的
最小值设置也取决于当前 Needle Lift % （见章节 0）。
指定的数值必须为正整数。
示例：
输入：
SETUP:SAVE:1: 30,10,15,90,20,8
结果：
参数将被保存在给定的设置里，且被检查。
回应：
OK
74
SETUP:ASAVE:<setup no.>:<RI>,<OT>,<FA>,<NL>,<NP>,<DL>
说明：
可用此指令将设定的参数保存在某个设置里。需输入设置编号以及 6
个设置参数。
系统将检查所有参数。不完整的参数、开启加热块后的延迟设置过短
或错误的设置值将导致保存取消。
“Falling“ 和“Rising”被设置为以 1/100 ms 为单位。其它时间相关参数被
设置为以 1/10 ms 为单位。参数值不能低于 “1” ， 只有“Open Time”可设
置为 “0”。falling 最小为 0.01 ms，rising 最小为 0.01 ms。但 Falling 和
Rising 的最小值设置也取决于当前 Needle Lift % （见章节 0）。
指定的数值必须为正整数。
示例：
输入：
SETUP:ASAVE:1: 30,10,15,90,20,8
结果：
参数将被保存在给定的设置里，且被检查。
回应：
OK
75
SETUP:READ:<setup no.>
说明：
用此指令读取既定设置参数，需输入设置编号。
Falling 被设置以 1/100 ms 为单位（如， 100 ≙ 1.00 ms），其它时间相
参数都被设置以 1/10 ms 为单位（如， 10 ≙ 1 ms）。因此最小的 falling
值为 0.01 ms，最小的 rising 值为 0.1 ms。但 Falling 和 Rising 的最小值，
也取决于当前的 Needle Lift %（见章节 0）。
示例：
输入：
SETUP:READ:1
结果：
显示既定设置参数。
Rising: 30 ≙ 3.0 ms（ms = 毫秒）
Open Time: 10 ≙ 1.0 ms
Falling: 15 ≙ 0.15 ms
Needle Lift: 90 %
Number of Pulses: 20
Delay: 8 ≙ 0.8 ms
回应：
30,10,15,90,20,8
76
SETUP:AREAD:<setup no.>
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口
77
说明：
用此指令读取既定设置参数，需输入设置编号。
Falling 和 rising 被设置为以 1/100 ms 为单位（如， 100 ≙ 1.00 ms）。其
它时间相关值都被设置以 1/10 ms 为单位（如， 10 ≙ 1 ms）。
所以最小的 falling 值为 0.01 ms，最小的 rising 值为 0.01 ms。但 Falling
和 Rising 最小的值也取决于当前的 Needle Lift % （见章节 0）。
示例：
输入：
SETUP:AREAD:1
结果：
显示既定设置参数。
Rising: 30 ≙ 0.3 ms （ms = 毫秒）
Open Time: 10 ≙ 1.0 ms
Falling: 15 ≙ 0.15 ms
Needle Lift: 90 %
Number of Pulses: 20
Delay: 8 ≙ 0.8 ms
回应：
30,10,15,90,20,8
77
BAUDRATE:0/1/2/3/4
说明：
用此指令可更改串口的波特率。有 5 个不同的波特率选项 （9600、
19200、38400、 57600 和 115200），对应以下参数序号（0、1、2、3
和 4）。
提示：
读取 “OK” 信息后，发送器的波特率也要改成相同的参数，否则通信将
中断。
示例：
输入：
BAUDRATE:1
结果：
波特率被切换到 19200。
回应：
OK
78
GETTD (GETTD = Get time and date)获取时间和日期
说明：
此指令以“时，分，秒，年，月，日”的格式告知当前时间 (UTC)
仅带 RTC（实时钟）的 MDC 有此功能 。
示例：
输入：
GETTD
结果：
告知时间日期 (UTC)
回应：
10,07,00,2014,02,17
或
No Clock（MDC 上无实时钟，或实时钟故障）
79
MDC:RESTART
说明：
此指令告知 MDC 关闭（不切断电源） 并重启。
示例：
输入：
MDC:RESTART
结果：
MDC 将关闭并重启 。
回应：
OK
78
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口

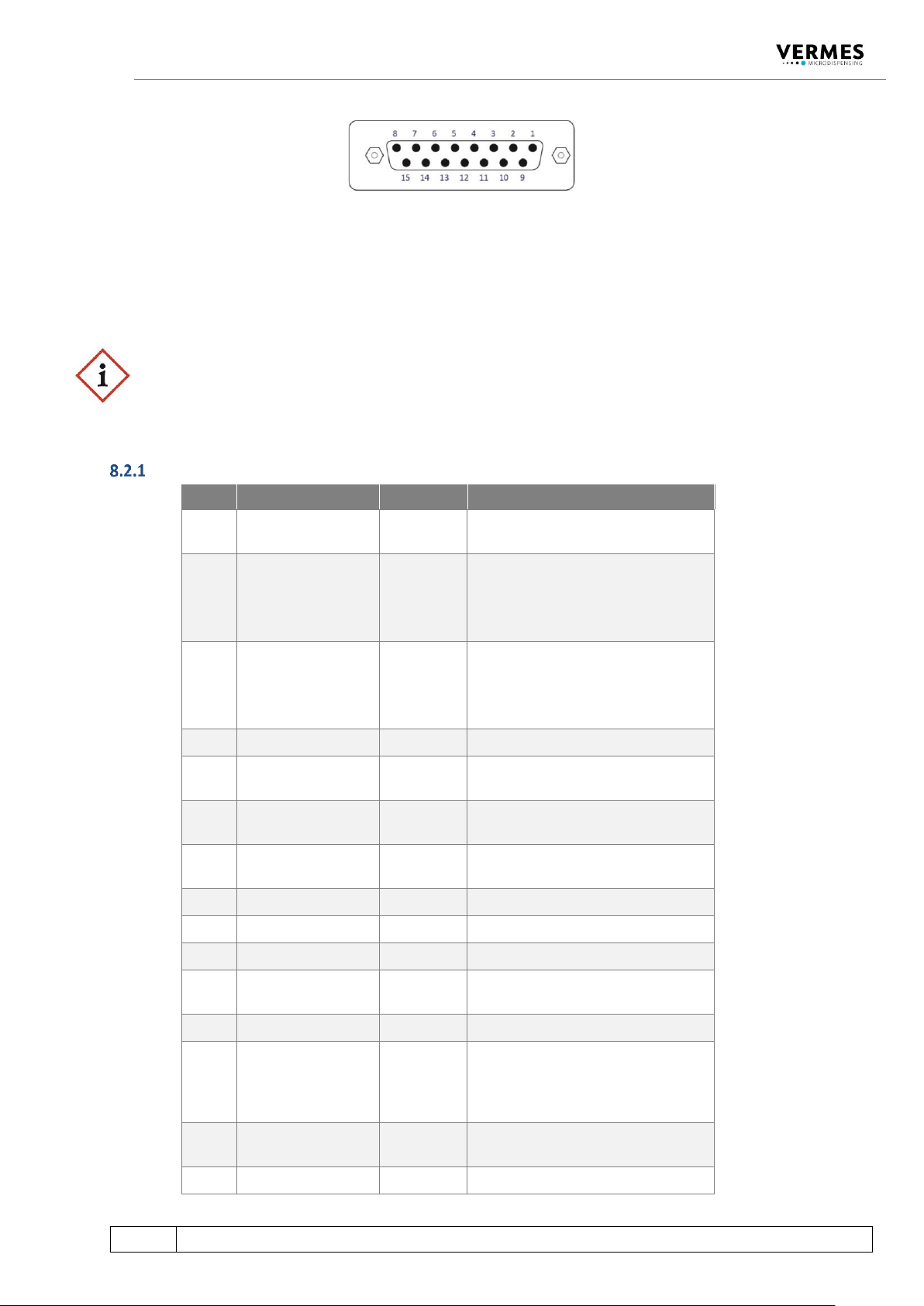

8.2 PLC 接口：15-pin, Sub-D
PLC 接口（如上图所示）以数字信号为工作原理，无特定语法。可通过远程主设备来
控制。可双向传输信息，通信触发延迟为 120 μs。
可访问以下数据：
状态数元
电压电流值
脉冲或脉冲包 (bursts) 触发信号
重要提示！（PLC 触发点胶期间，不要使用控制器上的按键）
发送 PLC-trigger 信号的同时，键盘将被锁定。摁 [enter]键可解锁。但不要在点胶期间操作，
这将激活延迟参数，影响点胶结果。另外如果 MDC 不在主菜单则触发无效。
引脚功能
引脚
特点
电平
功能
1
输出
0/+24 V,
R
a
=2.2 k
Sin-
gleDosOK
2
输入
0/+24 V
R
i
=1.3 k
触发电压输入
0 ... +5 V “阀关闭“
+12 V ... +30 V “阀打开“
上升沿触发
3
输入
0/+5 V
R
i
=400
触发电压输入
0 ... +0.8 V “阀关闭“
+3 V ... +5 V “阀打开“
正缘触发
4
接地
___________
接地
5
输出
0/+24 V,
R
a
=2.2 k
设定值加热 OK
6
输出
0/+24 V,
R
a
=2.2 k
喷嘴单元 “adjusted” OK
7
输出
0/+24 V,
R
a
=2.2 k
电源电压 OK
8
预留
___________
___________
9
输出
24 V/50 mA
外部触发电源
10
输出
___________
接地
11
输入
0/20 mA,
R
i
=500
触发电流输入
12
输出
5 V/3 mA
与 DDS 80 通信
13
输出
0/+24 V,
R
a
=2.2 k
校准期间：校准失败。喷嘴单元拧
太紧（已到振幅上限！）或拧太
松。
其它情况：一般错误。
14
输出
0/+24 V,
R
a
=2.2 k
DosOK – 点胶就位（介于脉冲包之
间）
15
输入
___________
取消触发，接地以中断点胶。
