16 VTK- VS - BA - 015c -J | MD S 3200+ 系列 - 使用手册 | 控制 器 MDC 3200+ 4 控制器 M D C 3 2 0 0 + 本章节将为您概括介绍 MDC 3200 + 的 结构 、功能、 模块 设计和控制元件 信息。 4.1 技术参数 规格 128 mm H x 102 mm W x 173 mm D （ 不含线 缆） （请见 118 页的规 格图） 3 RU x 20 HP 重量 约…
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
15

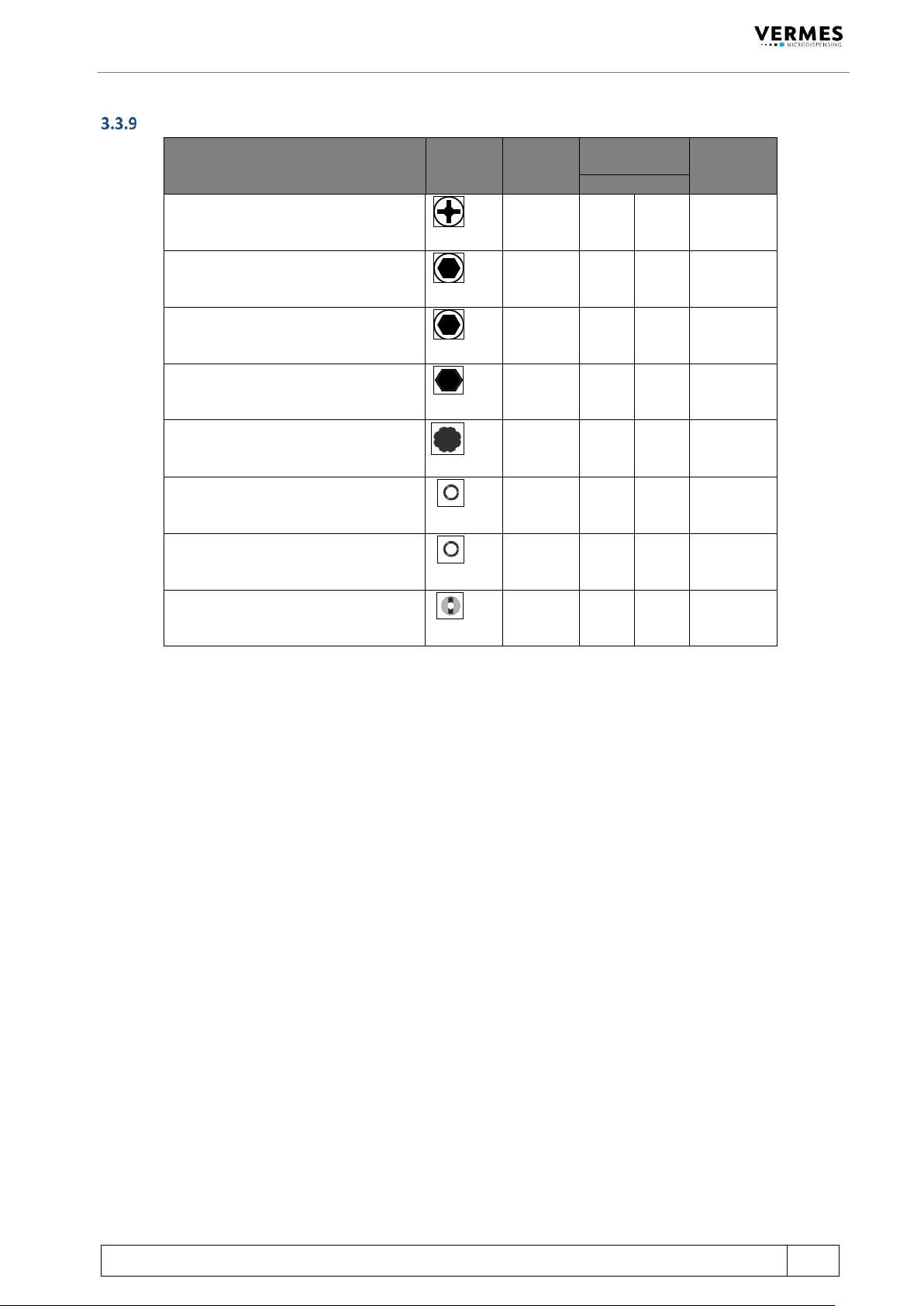

扭矩信息（单位 N.m）
组件
钻齿剖面
适配钻头
物料号
扭矩值
（单位 N.m）
对照检索
最小
最大
MDC 前面板螺丝
（十字槽，尺寸为 3mm）
1013373
0,3
0,4
34 页
液盒螺丝组 M 2.5 x 8
（六角槽，尺寸为 2mm）
1013294
0,8
1,0
98 页
胶筒支架螺丝 M 2.5 x 14
（六角槽，尺寸为 2mm）
1013294
0,1
0,15
34 页
液盒鲁尔接头
（六角槽，尺寸为 8mm）
1013374
1,0
1,2
98 页
MDF 3070-CC 紧定螺丝
（齿头 VM-A）
1013296
1,2
1,4
98 页
撞针引导环 H 不锈钢
（齿头 VM-B）
1013372
0,8
1,0
33 页
撞针引导环 PEEK 聚醚醚酮
（齿头 VM-B）
1013372
0,4
0,6
33 页
撞针定心螺丝
（齿头 VM-C）
1013371
1,0
1,4
107 页
16
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
4 控制器 MDC 3200
+
本章节将为您概括介绍 MDC 3200
+
的结构、功能、模块设计和控制元件信息。
4.1 技术参数
规格
128 mm H x 102 mm W x 173 mm D （不含线
缆）
（请见 118 页的规格图）
3 RU x 20 HP
重量
约 1500 g
电压
110/230 V AC/DC
电源频率
50/60 Hz
消耗电流
最大 900 mA
启动时消耗电流可短暂升至 5 倍（开启峰值）
推荐保险丝：16 A 适用于 240 V/ 110 V
运行温度
0 °C 到 50 °C
空气湿度
温度为 31°C 时，相对空气湿度最高应为
80 % ，50 °C 时线性降为 50 %
外壳类型
19 英寸卡式插壳
外壳颜色
黑色，带浅色前面板
通风
对流通风
内部存储空间
10
显示行
2 行，每行 16 个字节
显示颜色
白色带背光
按键
12 个功能键
按键颜色
蓝色、米色
指示灯（前面板）
1x 加热电路（红色）
1x 服务请求（红色）
1x 校准成功（绿色）
1x 校准失败（红色）
指示灯（后面板）
1x 照明电源灯
插头接口（后面板）
1x 电源插头(110/240 V AC)
1x 9 pin Sub-D RS-232C
1x 15 pin Sub-D PLC
1x AUX-插口 24V
1x 传感器插口
1x 驱动器插口
1x 加热插口
1x 热电偶插口
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
17

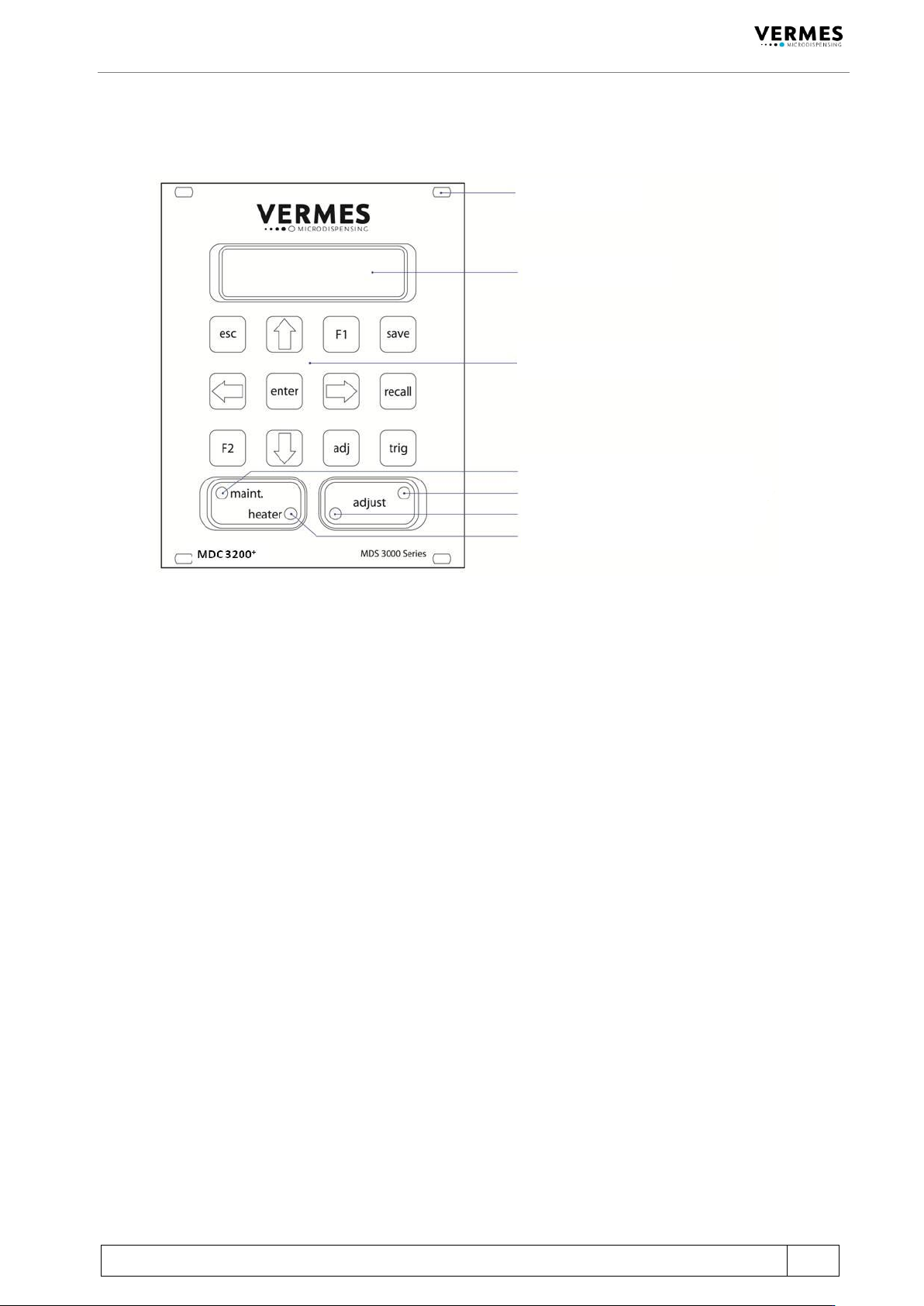

4.2 前面板
LC 显示屏（2 行且每行可显示 16 个字节）：
带背光的液晶显示屏可展示数据、保修时间和菜单选项。当前菜单选项会显示在第一
行。第二行包含当前点胶参数值，这些值可按需调整。
键盘带 12 个软键：
可通过这些功能键手动操作控制器。进入控制器菜单项，修改参数或显示数据。
相关详细信息，请参考章节 4.4。
服务请求指示灯（维护保养）：
维护保养到期后，红色的服务请求指示灯将亮起。建议您将点胶阀发回微密斯做保养。
校准指示灯：
阀的校准由内部监控，可根据指示灯颜色辨别校准结果：
绿色：校准通过，可摁 [enter]键确认。
红色：校准值过高，必须遵照使用手册，将校准值调低。
非校准期间，红色的 LED 校准指示灯亮起代表 MDC 故障。
加热状态指示灯：
此红色 LED 指示灯可显示加热状态。
指示灯亮起，代表加热开启；
指示灯熄灭，代表加热关闭；
闪烁，代表正在加热。
安装孔
LCD 显示屏
键盘带 12 个功能键
红色服务请求指示灯
绿色校准指示灯
红色校准指示灯
红色加热状态指示灯
