VTK- VS - BA - 015c -J | MDS 3200+ 系列 - 使用手册 | 清洗 95 将喷嘴 安装 到撞针引导环 上。 装入时会出现 轻轻的键入 声，确保水平 置入 。 将撞针引导环装在工具 MDT 303 上，将工具上的 3 个微柱插入 撞针 引导环的 3 个小孔。将撞针 引导环拧入喷嘴调整 螺母。 可使用 工具 MDT 3 01 和 MDT 302 将其拧紧（见下图）。 拧入 时如下图固定工具， 否则可能…
94
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗

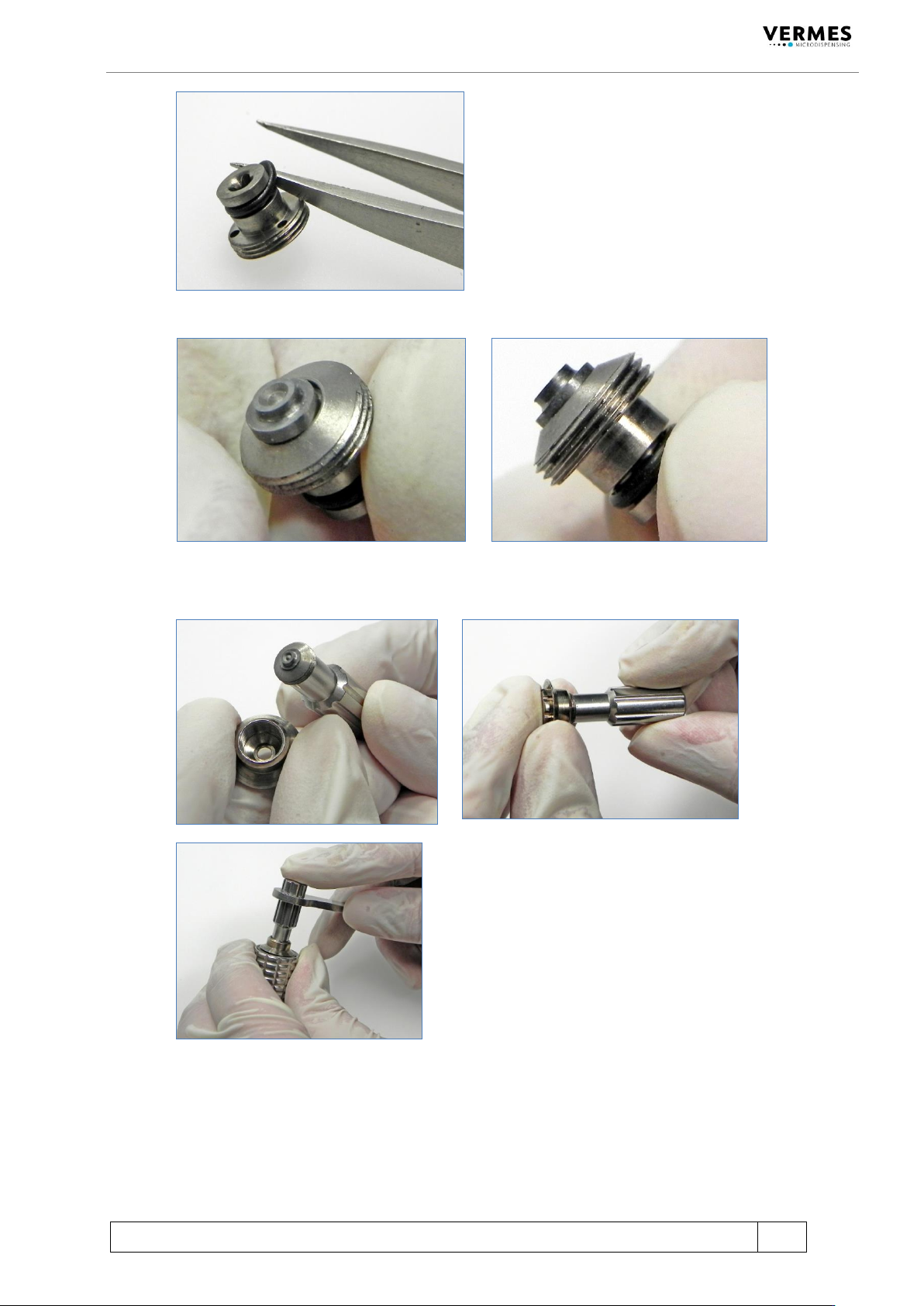

向液盒拧入无止推力轴承 MDH 230tf fix。
装入加热块时，若有必要可用油脂轻轻地润滑 O 型圈。 将加热块的开口对准
无止推力轴承 MDH 230tf fix，然后推到阀上。推紧加热块确保 O 型圈不会掉
落。请参考右下方的图片。
将 O 型密封圈装回撞针引导环。注意不要损坏 O 型密封圈。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
95

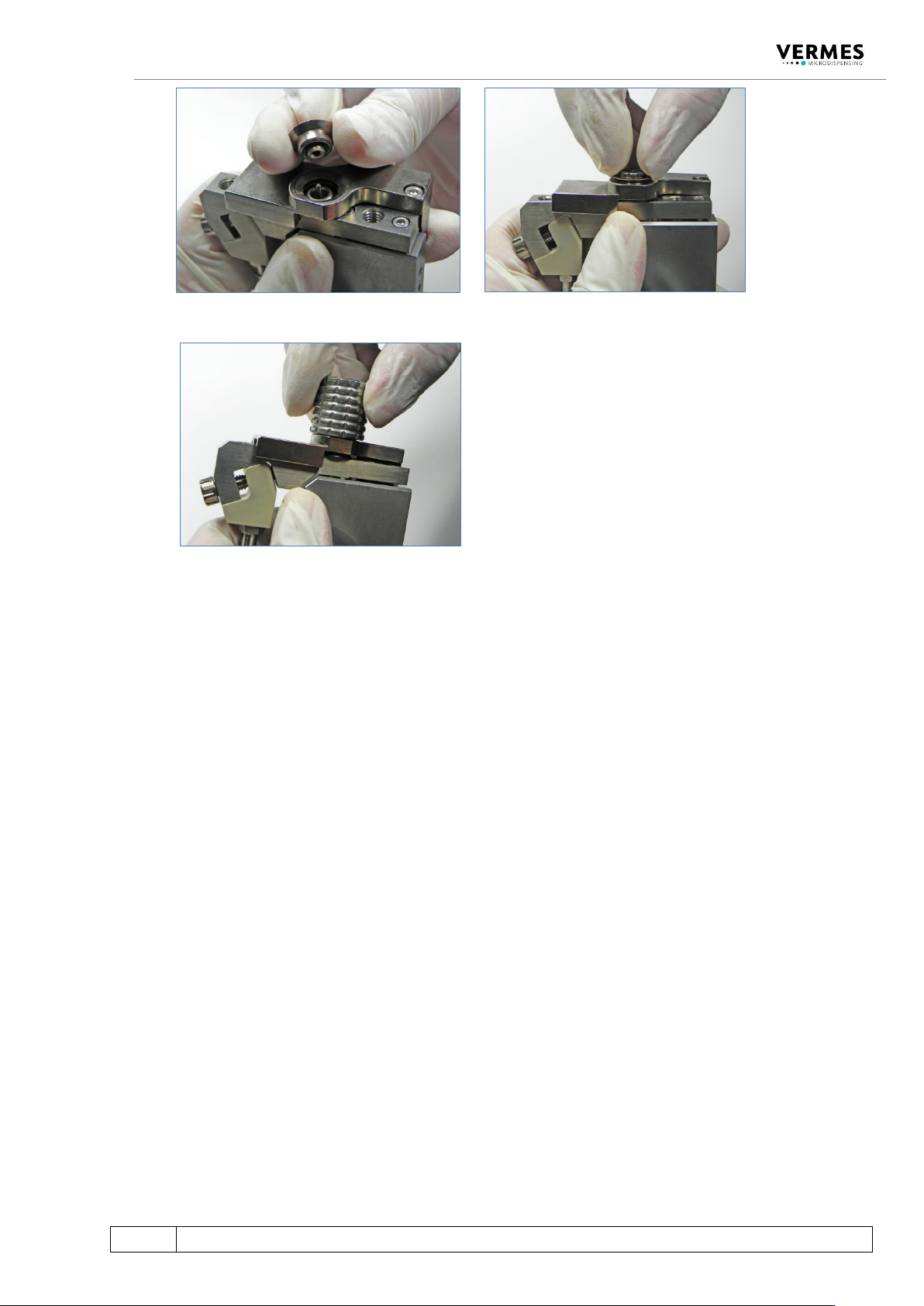

将喷嘴安装到撞针引导环上。装入时会出现轻轻的键入声，确保水平置入。
将撞针引导环装在工具 MDT 303 上，将工具上的 3 个微柱插入撞针引导环的 3
个小孔。将撞针引导环拧入喷嘴调整螺母。 可使用工具 MDT 301 和 MDT 302
将其拧紧（见下图）。 拧入时如下图固定工具，否则可能导致用力不均衡。
轻轻地将喷嘴单元拧入阀。
