VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
91
之后用清洁棉签，清洁所有的开孔及其它部分。
用清洁刷来清理胶筒基座所有的孔和开口部分。然后再用清洁棒来清理。
最后再用清洁棉签清理开口部分和鲁尔接口的螺纹。
用液盒清洁棉签来清理鲁尔接头。先清理外缘以及开口处，然后将清洁棒来回
几次穿过接头内径去除残余介质。
92
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
轻轻地用液盒清洁刷清洁撞针密封圈内径。
之后再清洁撞针密封圈的外部。清理外缘时，要继续使用液盒清洁刷。接下来
再用清洁棒来清理撞针密封圈外缘。
先用不起毛的清洁布来清理撞针定心片。 再用液盒清洁刷来清理其内径。
最后再用不起毛的布来清理所有 O 型圈。
步骤 7：晾干或用气枪吹干所有组件。
若组件在精细净化后，仍不干净，重复步骤 5 和 6 来清理这些组件。必要时需反复清
洁。 若始终无法清理干净，请联系我们的技术支持。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
93
组装液盒
步骤 8：按以下步骤再次组装阀及其组件：

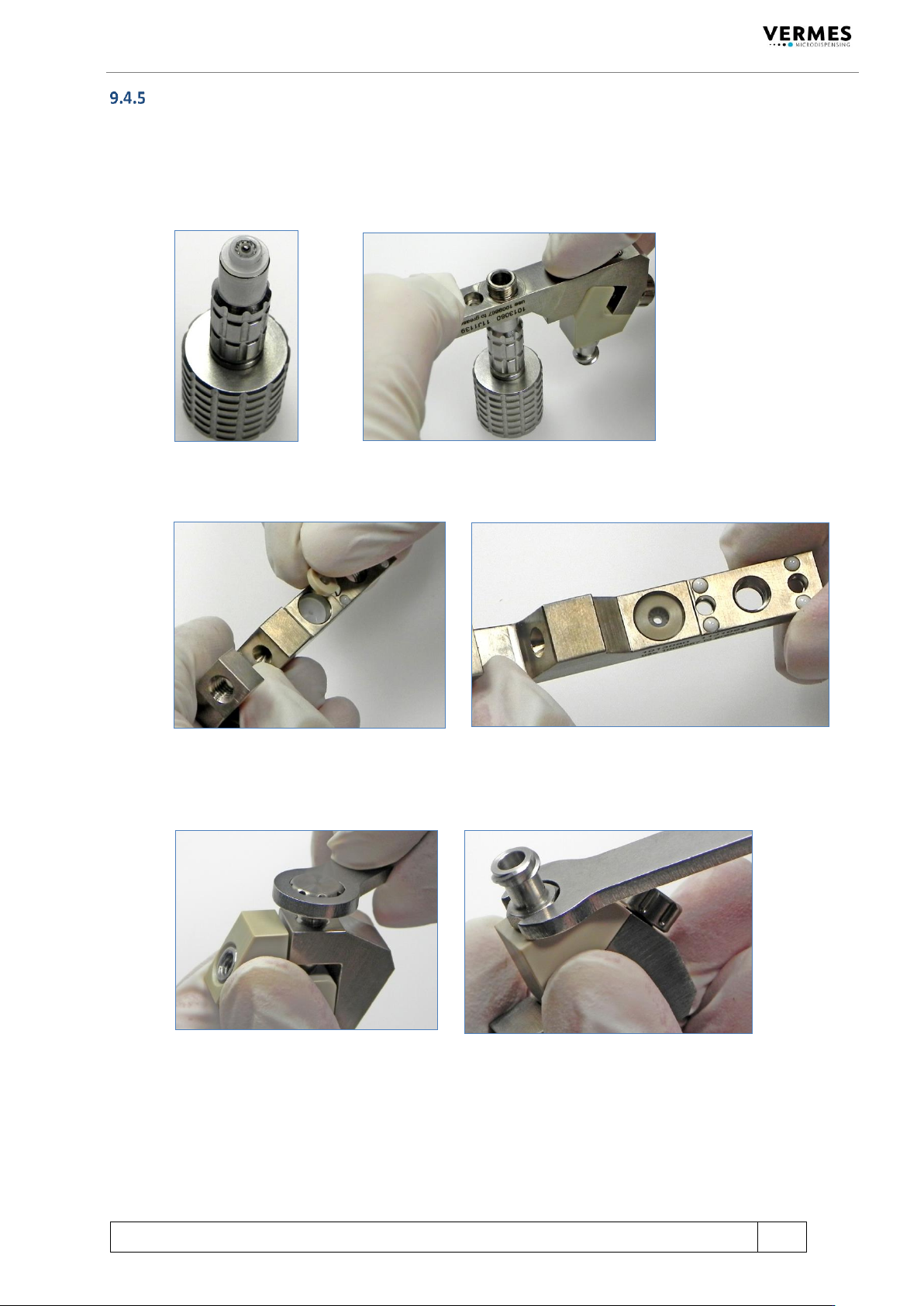

水平放置工具 MDT 301 。将撞针密封圈，如图固定在密封装配器的一端。将
液盒上的密封圈安装孔对准撞针密封圈，水平向下压液盒。若撞针密封圈在液
盒内的位置正确，能听到轻轻的键入声。然后将液盒从通用工具的密封装配器
上移开。
将撞针定心片装入液盒的密封圈安装孔。确保将其水平放在撞针密封圈上。图
片为您展示了撞针定心片的位置 （若使用的是 LX 密封圈，则无需撞针定心
片。正确安装 LX 密封圈的详细介绍，请参考章节 9.4.6）。
使用工具 MDT 302 （扭矩值 1,2 – 1,4 N.m）拧紧紧定螺丝，将胶筒基座安装到
液盒。 然后拧紧鲁尔接头（不锈钢材质的扭矩值为 1,0 – 1,2 N.m，PEEK 材质
的为 0,4 – 0,6 N.m）。用工具 MDT 302 一端的开口扳手（如果您的胶筒基座上
已集成了鲁尔接头，可略过此步骤）。
将液盒推入撞针。确保垂直推入，否则容易损坏撞针或密封圈 。沿顺时针方
向将液盒螺丝拧入液盒（液盒螺丝组扭矩值为 0,8 – 1,0 N.m），固定液盒与
阀。
