42
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
7.4 最大和最小参数限制
参数
最小值
最大值
变化系数
（串口）
Rising
撞针上升
NL 1 % = RI 0.01 ms
NL 10 % = RI 0.03 ms
NL 20 % = RI 0.06 ms
NL 30 % = RI 0.09 ms
NL 40 % = RI 0.12 ms
NL 50 % = RI 0.15 ms
NL 60 % = RI 0.18 ms
NL 70 % = RI 0.21 ms
NL 80 % = RI 0.24 ms
NL 90 % = RI 0.27 ms
NL 100 % = RI 0.30 ms
300 ms
*10 或 *100
如，
RI = 0.5 ms ≙ 5
或
RI = 0.05 ms ≙ 5
（依据指令，请参考章节
8.1.2.2）
Falling
撞针下降
NL 1 % = FA 0.01 ms
NL 10 % = FA 0.01 ms
NL 20 % = FA 0.02 ms
NL 30 % = FA 0.03 ms
NL 40 % = FA 0.04 ms
NL 50 % = FA 0.05 ms
NL 60 % = FA 0.06 ms
NL 70 % = FA 0.07 ms
NL 80 % = FA 0.08 ms
NL 90 % = FA 0.09 ms
NL 100 % = FA 0.10 ms
300 ms
*100
如，
FA = 0.08 ms ≙ 8
Open Time
阀打开
0 ms
NL 1-80 % = 3000
ms
NL 81-100 % = 15
ms
*10
如，
OT = 2 ms ≙ 20
Needle Lift
撞针升程
1 %
100 %
*1
如，
NL = 50 % ≙ 50
Number of Pulses
(NP)脉冲数
1 个脉冲
32000 个脉冲
*1
如，
NP = 80 ≙ 80
Delay
延迟
0.1 ms
（带加热块时为 2
ms）
1000 ms
*10
如，
DL = 5 ms ≙ 50
Heater
加热块
目标温度
180 °C
*1
如，
温度 = 120 °C ≙ 120
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
43
7.5 输入参数
可快速更改点胶参数，参数名称显示在屏幕上行，参数值显示在下行。小数点前一位
数字闪烁，代表该数值可被更改。
摁 [↑]键增加。
摁 [↓]键降低。
摁[→]键向右移一位。
摁 [←]键向左移一位。
选择其它非数值选项，操作类似。
摁 [→]或 [←]键切换开关。
必须摁 [enter]键来确认输入，并保存当前选项。
然后屏幕将调回上级菜单。
摁[esc]键删除且不保存当前选项 ，屏幕返回上级菜单。
重要提示！（自动更改数值）
用方向键更改数值时，上级数位若从 “1“ 被改成 “0“，光标将自动右移一位。右移的数
位值将自动变成 5，但可按需调整。
7.6 保存参数集
10 个存储位置，可用来存储菜单里的点胶参数及存储加热参数。
步骤 1：摁 [save]键打开存储菜单。
步骤 2：用方向键选择想要的存储位值。
步骤 3：摁 [enter]键确认。
重要提示！
摁 [esc] 键取消保存。也可在子菜单“Pulse Parameters” （章节 4.5.2）保存参数。
7.7 加载参数
可随时加载存储在系统里的参数组合。
步骤 1：摁[recall] 键打开加载菜单。
步骤 2：使用方向键选择想要的存储位值。
步骤 3：摁 [enter]键确认。
重要提示！
摁[esc]键立刻中断加载程序。
44
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
7.8 方案设置
不仅可在 MDC 3200
+
中保存参数设置，还可以定义参数组合，也就是方案设置。
方案设置基础知识

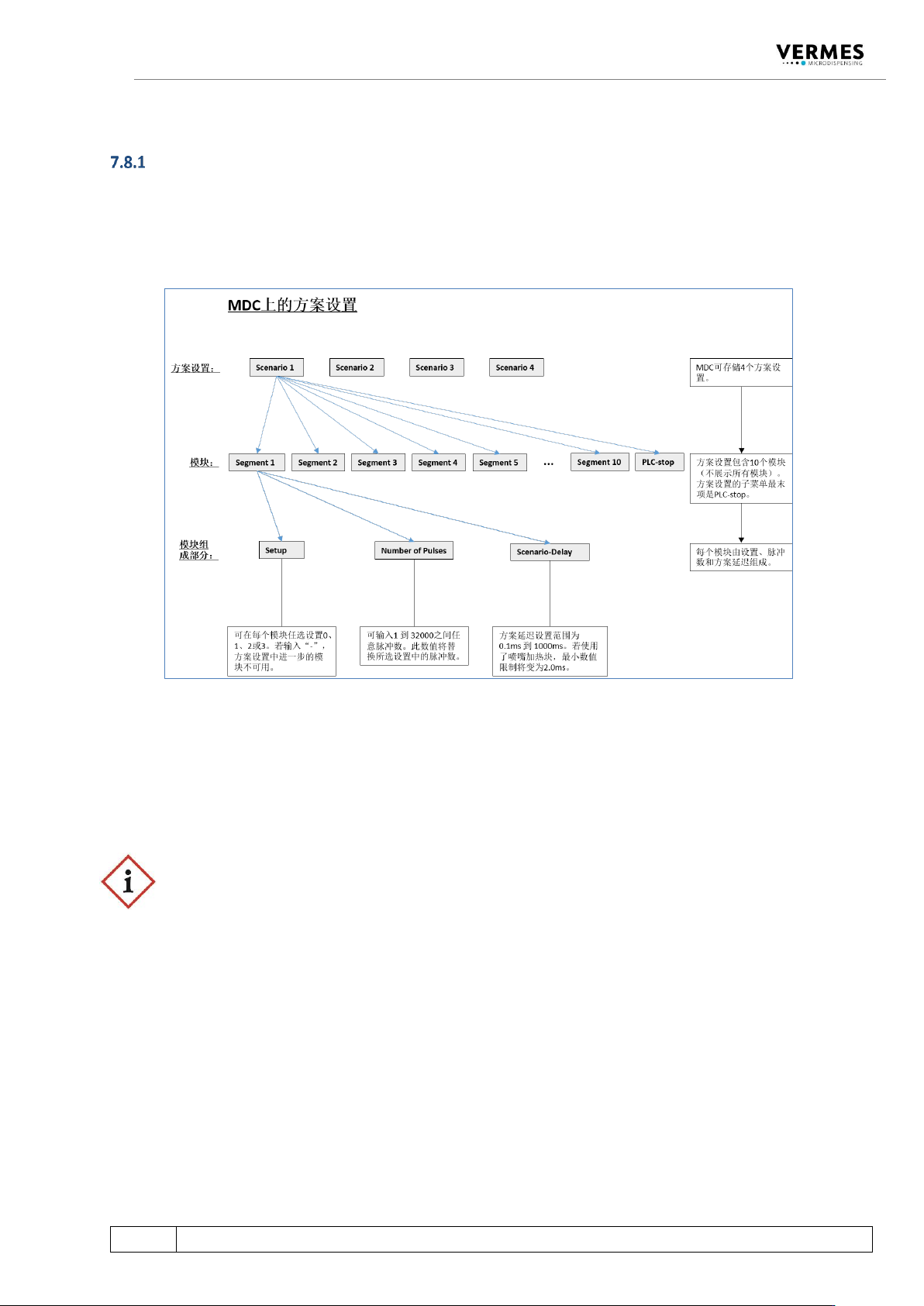

每一个方案都由 10 个模块组成，每个模块包含 Setup（设置）、特定的 Scenario-Delay
（方案设置-延迟）以及 Number of Pulses（脉冲数）（见下图）。最多可定义 4 个方
案， 0、1、2 和 3，且 4 个方案设置可任意组合。每个方案设置最多可串联 10 个模
块，选择串联模块时，一旦输入 “-”串联即结束。菜单不再显示更多模块。在第 1 个模
块输入“-”，系统将执行工作配置参数 (setup 0)， 而不是方案设置参数。
可在每个方案设置的串联模块设置脉冲数。此脉冲数将替换初始设置时保存的数值。
脉冲数值范围在 1 到 32,000 间，甚至也可设置为“infinite”（无限）。若设置为 “infi-
nite”，点胶是否终止取决于触发信号（见下一部分）。
Scenario-Delay 方案延迟参数代表两个串联模块间的时间间隔。可设置范围是 0.1 ms 到
1000 ms。
重要提示！（安装了加热块的 Scenario-Delay）
若系统接入喷嘴加热块，同常规的 Delay 设置一样，Scenario-Delay（方案设置-延迟）
设置不能低于 2.0 ms。
每个方案设置都带 scenario PLC-stop 开关设置。若设置为 “ON”，可提前结束方案设置
点胶。此时触发一旦被切换为 “low”低电平，方案设置点胶自动结束。若被设置为
“OFF”，仅在某个模块的 Number of Pulses 被设置为“infinite”（无限）时触发有效。触
发一旦被切换到“low”低电平，系统将切换到下一个 Scenario-Delay 方案延迟，继续运
行已定义的串联模块。 不同于 “ON” 设置， 方案设置点胶不会完全结束。
可通过按键（见下部分）或远程控制 RS-232C 串口（见章节 8.1.2）来控制方案设置。
需将子菜单的 “Scenario” 菜单项设置为 “ON“。此时屏幕将在通常显示频率的位置显示
“Scenario”。也可直接通过 select pins 选择引脚（见章节 7.8.3）来控制方案设置点胶。
