VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 错误信息
105
11.2 错误信息说明
101
101 Incorr. Valve
此信息出现在系统的启动过程。控制器对比点胶阀和控制器上的数据。若无点胶阀连
接或与点胶阀数据不匹配（如，低粘度点胶阀与之相连），则显示错误信息。
此时可将控制器切换至 Auxiliary Mode（辅助模式或叫仿真模式）。（见章节 7.10）
错误码显示：
101 Incorr. Valve Escape for Auxi.
状态菜单错误码：
101 Incorr. Valve
消除错误码：
关闭 MDC 并检查传感器线缆连接。若线缆已损坏，请及
时更换。
更换点胶阀（可能接入不匹配的点胶阀）。
检查 MDC（可能的话，使用另一个 MDC 进行测试）。
必要时将 MDC 或连同点胶阀，发回微密斯。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
102
102 Incorrect Piezo Type
检测阀证书时，识别到错误数值。此错误信息出现在 MDC 的启动过程。
错误码显示：
102 Incorrect Piezo Type
状态菜单错误码：
102 Incorrect Piezo Type
消除错误码：
关闭 MDC 并检查传感器线缆连接。若线缆已损坏，请及
时更换。
更换点胶阀。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
104
104 Sensor Communication Error
传感器线缆出问题时，显示此错误信息。
错误码显示：
104 Sensor Communication Error
状态菜单错误码：
104 Sensor Communication Error
消除错误码：
摁[enter]键确认此错误。
关闭 MDC 并检查传感器线缆连接。若线缆已损坏，请及
时更换。
更换点胶阀。
点胶阀状态：
阀关闭
190
190 Incorrect Valve Data
写点胶计数时，一旦出现校验错误，将出现此错误信息。
错误码显示：
190 Incorrect Valve Data (Press Enter)
状态菜单错误码：
无记录
消除错误码：
摁[enter]键确认此错误信息。
点胶阀状态：
阀状态保持不改变。如果在开启 MDC 时出现错误信息，阀
是打开状态，否则阀将关闭。
191
191 NozzleTappet Load Err.
开启 MDC 时，系统将读取点胶阀数据（如，喷嘴计数、撞针计数）。若数据不一致，
将显示此错误信息。
错误码显示：
191 NozzleTappet Load Err. Enter
状态菜单错误码：
无记录
消除错误码：
摁[enter]键确认此错误。重启 MDC。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
192
192 NozzleTappet Save Err.
106
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 错误信息
写入撞针和喷嘴维护周期时，一旦出现错误，将显示此错误信息。例如，发生在子菜
单“Status”的菜单项“Set Nozzle”或“Set Tappet”。
错误码显示：
192 NozzleTappet Save Err. Enter
状态菜单错误码：
Save Error
消除错误码：
摁[enter]键确认此错误。
点胶阀状态：
阀关闭
199
199 Valve Error
常规点胶阀数据错误（传感器连接）。阀上 EEPROM 的校验码与软件里的数值不一
致。在启动系统时将出现此错误信息。
此时可将控制器切换至 Auxiliary Mode（辅助模式或仿真模式）。（见章节 7.10）
错误码显示：
199 Valve Error Escape for Auxi.
状态菜单错误：
199 Valve Error
消除错误码：
关闭 MDC，检查传感器线缆及其连接。
将点胶阀发回微密斯。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
300
300 Act. Calib. wrong
启动 MDC 时，识别到马达校准值错误，将显示“300 Act. Calib. wrong pr. Enter”。这些数
值将被出厂默认值覆盖。不会出现在错误列表。
错误码显示：
300 Act. Calib. wrong pr. Enter
状态菜单错误码：
无记录
消除错误码：
摁[enter]键确认此错误。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
301
301 No Valve Present Error
系统开启时，MDC 未识别到点胶阀。
错误码显示：
301 No Valve Present Error
状态菜单错误码：
301 No Valve Present Error
消除错误码：
关闭 MDC，检查驱动器线缆及其连接。若线缆已损坏，
请及时更换。
检查 MDC。
将点胶阀或连同 MDC，发回微密斯。
点胶阀状态：
阀仍处于打开状态（MDC 在启动模式下）
302
302 No Actuator Connection Error
系统运行时可能出现此错误信息。点胶阀（驱动器）与 MDC 间的连接中断。
错误码显示：
302 No Actuator Connection Error
状态菜单错误码：
302 No Actuator Connection Error
消除错误码：
关闭 MDC，检查驱动器线缆及其连接。若线缆已损坏，
请及时更换。
检查 MDC。
将点胶阀发回微密斯。
点胶阀状态：
阀处于打开状态
501
501 Valve Defect Error
操作期间点胶阀出现故障，例如，压电元件损坏。
错误码显示：
501 Valve Defect Error
状态菜单错误码：
501 Valve Defect Error
消除错误码：
关闭 MDC，拆下点胶阀，并将阀发回微密斯（推荐定期
维修保养）。
点胶阀状态：
阀处于打开状态
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 错误信息

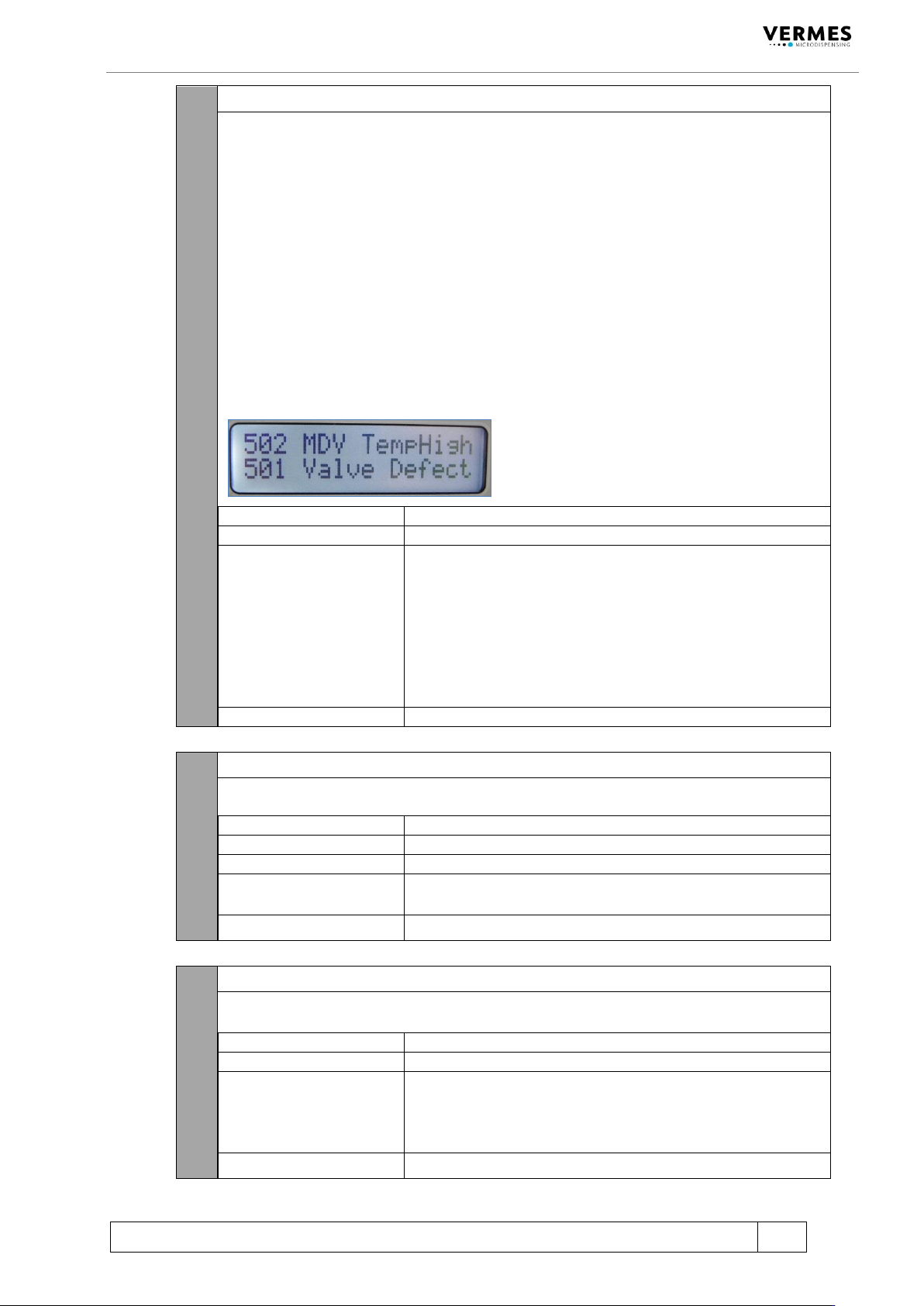

107
502
502 MDV TempHigh
由于高温，自动关闭。
为防止高温造成损坏，MDS 3200+使用了压电温度监测器。如果达到临界温度值，系统
将自动关闭。由于确切的压电负载取决于 Needle Lift（撞针升程），因此临界温度也将
取决于 Needle Lift 的设置。
限制：
NL ≤ 80 % = 140 °C
NL > 80 % = 120 °C（从 81% 到 100% ，温度变化区间约为 140 °C – 120 °C）
一旦温度下降至低于 80 °C，屏幕上的显示将从“502 MDV TempHigh Please Wait”变成
“502 MDV TempHigh Press Enter”。摁[enter]键后，可再次正常触发。显示“502 MDV
TempHigh” 期间，阀处于关闭状态。
如果启动 MDC 时立刻出现此错误信息，摁[enter]键后系统将自动重启。
因为错误的操作，可能也会出现“501 Valve Defect Error”错误信息。在这种情况下，
MDC 上将同时显示两个错误信息（见下图）。请参考 501 错误信息说明进行操作。
错误码显示：
502 MDV TempHigh Please Wait
状态菜单错误码：
502 MDV Temp. High
消除错误码：
点胶阀温度过高，请冷却系统并摁 [enter]键。 为防止
再次过热，请降低 Needle Lift 且/或频率（若安装了冷却
阀，需增大气压流量）。
关闭 MDC，检查传感器线缆、驱动器线缆及其连接。若
线缆已损坏，请立即更换。
如果在点胶应用中使用了 MFC universal 和冷却阀，要确
保 MFC 上的冷却通道在开启 MDC 前已激活（“ON”）。
（也可参考使用手册 MFC universal，章节 3.7.3）
点胶阀状态：
阀关闭
601
601 USART Buffer Overflow
通过串口传输数据时，将出现此错误信息。串口缓冲存储器已满且 MDC 不能再处理输
入的数据。信息“601 USART Buffer Overflow”通过串口返回。LED 灯不会亮起。
错误码显示：
No error message
状态菜单错误码：
601 USART Buffer Overflow
消除错误码：
601 USART Buffer Overflow
点胶阀状态：
中断数据传输。
再次传送数据。
错误码显示：
点胶阀状态保持不变
701
701 Valve Driver Defect
如果点胶阀控制硬件出现故障（例如，压电线短路），屏幕将显示此错误信息。错误信
息可能出现在开启 MDC 时或系统操作期间。
错误码显示：
701 Valve Driver Defect
状态菜单错误码：
701 Valve Driver Defect
消除错误码：
立刻关闭 MDC ，检查驱动器线缆是否已损坏。如有必要
请更换线缆。
将 MDC 发回微密斯，检查点胶阀（若有必要，可同时发
回点胶阀）。
点胶阀状态：
点胶阀处于打开状态
