VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
轻轻地用液盒清洁刷清洁撞针密封圈内径。
之后再清洁撞针密封圈的外部。清理外缘时，要继续使用液盒清洁刷。接下来
再用清洁棒来清理撞针密封圈外缘。
先用不起毛的清洁布来清理撞针定心片。 再用液盒清洁刷来清理其内径。
最后再用不起毛的布来清理所有 O 型圈。
步骤 7：晾干或用气枪吹干所有组件。
若组件在精细净化后，仍不干净，重复步骤 5 和 6 来清理这些组件。必要时需反复清
洁。 若始终无法清理干净，请联系我们的技术支持。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
93
组装液盒
步骤 8：按以下步骤再次组装阀及其组件：
水平放置工具 MDT 301 。将撞针密封圈，如图固定在密封装配器的一端。将
液盒上的密封圈安装孔对准撞针密封圈，水平向下压液盒。若撞针密封圈在液
盒内的位置正确，能听到轻轻的键入声。然后将液盒从通用工具的密封装配器
上移开。
将撞针定心片装入液盒的密封圈安装孔。确保将其水平放在撞针密封圈上。图
片为您展示了撞针定心片的位置 （若使用的是 LX 密封圈，则无需撞针定心
片。正确安装 LX 密封圈的详细介绍，请参考章节 9.4.6）。
使用工具 MDT 302 （扭矩值 1,2 – 1,4 N.m）拧紧紧定螺丝，将胶筒基座安装到
液盒。 然后拧紧鲁尔接头（不锈钢材质的扭矩值为 1,0 – 1,2 N.m，PEEK 材质
的为 0,4 – 0,6 N.m）。用工具 MDT 302 一端的开口扳手（如果您的胶筒基座上
已集成了鲁尔接头，可略过此步骤）。
将液盒推入撞针。确保垂直推入，否则容易损坏撞针或密封圈 。沿顺时针方
向将液盒螺丝拧入液盒（液盒螺丝组扭矩值为 0,8 – 1,0 N.m），固定液盒与
阀。
94
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗

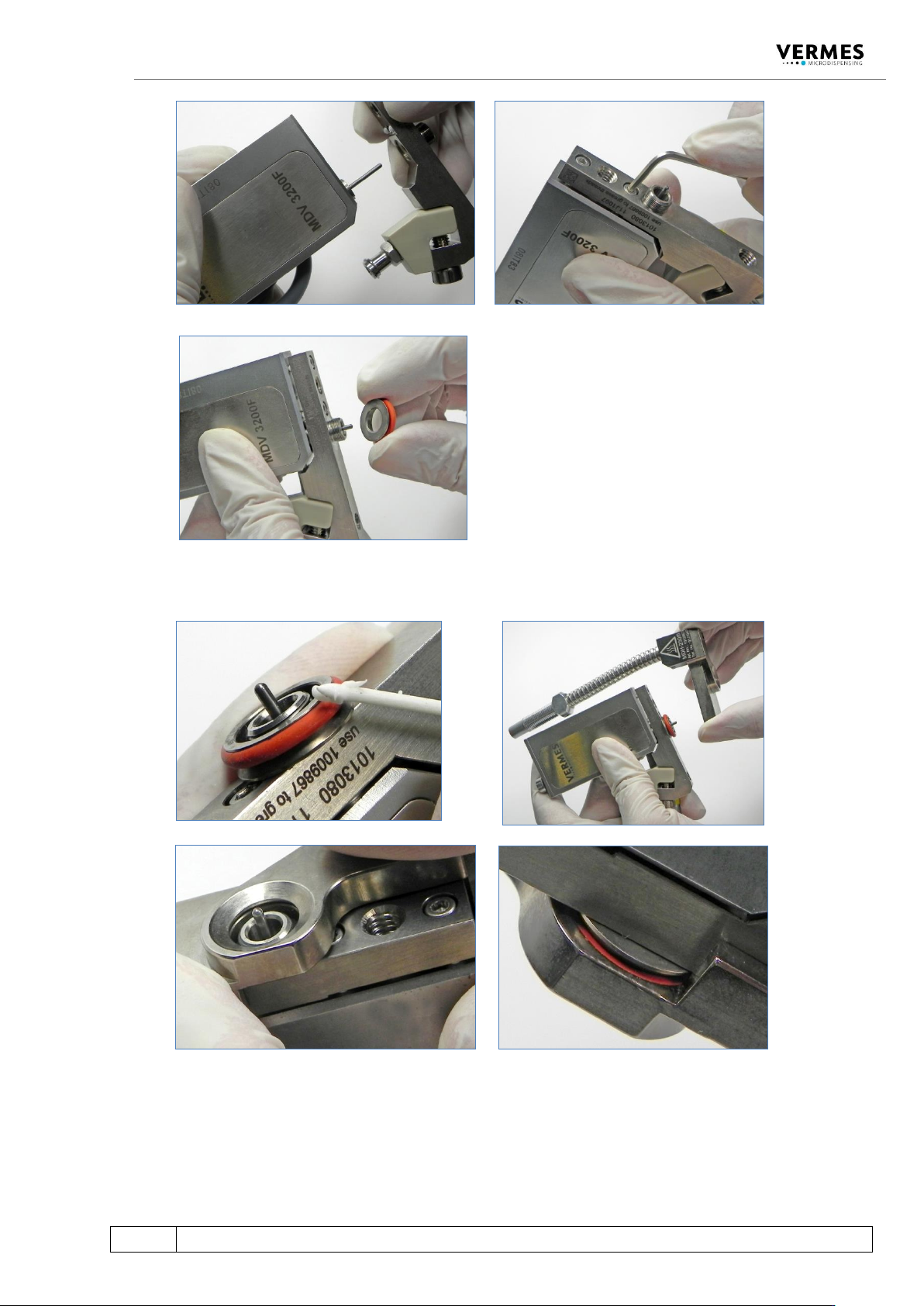

向液盒拧入无止推力轴承 MDH 230tf fix。
装入加热块时，若有必要可用油脂轻轻地润滑 O 型圈。 将加热块的开口对准
无止推力轴承 MDH 230tf fix，然后推到阀上。推紧加热块确保 O 型圈不会掉
落。请参考右下方的图片。
将 O 型密封圈装回撞针引导环。注意不要损坏 O 型密封圈。
