96 VTK- VS - BA - 015c -J | MD S 3200+ 系列 - 使用手册 | 清洗 用工具 MDT 301 将喷嘴单元 拧入。拧两圈即 可， 不用 完全拧紧 。 最后安装胶筒支架， 连接驱动 器和传感器 线缆 并 接入 压缩空气。更多详 细信息，请查看 章节 6.2 和 6.3. 2 。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
95
将喷嘴安装到撞针引导环上。装入时会出现轻轻的键入声，确保水平置入。
将撞针引导环装在工具 MDT 303 上，将工具上的 3 个微柱插入撞针引导环的 3
个小孔。将撞针引导环拧入喷嘴调整螺母。 可使用工具 MDT 301 和 MDT 302
将其拧紧（见下图）。 拧入时如下图固定工具，否则可能导致用力不均衡。
轻轻地将喷嘴单元拧入阀。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
97

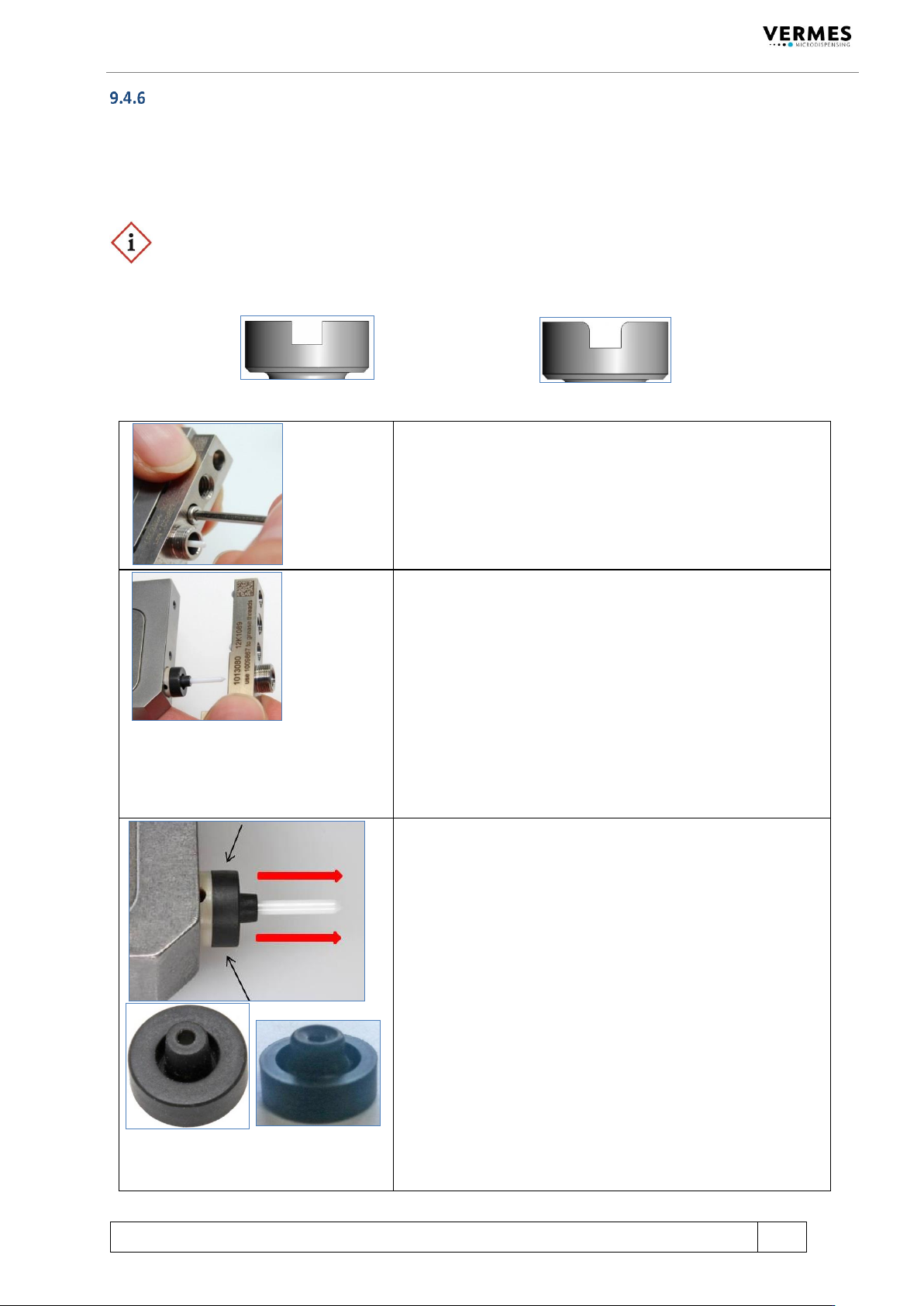

LX 撞针密封圈的拆卸、清洗及安装
本章节将为您介绍，如何清理安装了 LX 撞针密封圈的系统 。这些撞针密封圈的型号为
LX CeTeDur 170 和 LX NBR 170。关于密封材料的化学兼容性和耐高温性能，请参考章节
9.3 和 9.2。
重要提示！
使用 LX 撞针密封圈时，不需要撞针定心片。
请注意，使用 LX CeTeDur 撞针密封圈时，仅可搭配使用改良版的圆角撞针定心螺丝
（请见下图，常规版/磨圆版）。使用改良版的圆角撞针定心螺丝，可延长 LX 密封圈
的使用寿命。
常规版： 磨圆版：
9.4.6.1 拆卸 LX 撞针密封圈
步骤 1
用内六角扳手，拧下液盒螺丝组，将液盒从阀上拆下来。
（逆时针方向，螺丝尺寸为 2mm）
步骤 2
小心地将液盒从撞针上拉下来并移开。
注意！
拆卸时，如果 LX 撞针密封圈粘在液盒里，可用 MDT 304 喷嘴
– 推出工具（物料号：1007085）较宽的一头将其推出。
提示！
不要用镊子或其它尖头工具，因为可能会损坏 LX 密封圈。
V 正确 x 倒扣
步骤 3
小心地从撞针上移除 LX 撞针密封圈。轻轻地摁住密封圈的两
侧（黑色箭头）确保不要将其倒扣。
提示！
移除时要确保不要倒扣 LX 撞针密封圈。若已倒扣，可尝试使
用 MDT 304 工具窄头一端来轻推矫正。要小心操作此步骤，
否则可能损坏密封圈。
注意不要安装已呈倒扣状态的密封圈，否则容易引起点胶泄
露。
